Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: CGS
Số mô hình: DLY5
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Phanh điện từ công nghiệp DLY5Series |
Đường kính bên trong: |
75-250mm |
Đường kính ngoài: 85-253mm: |
85-253mm |
Chiều dài: |
34,5-70,5 mm |
Sự bảo đảm: |
12 tháng |
Hỗ trợ tùy chỉnh: |
OEM, ODM |
Gõ phím: |
Phanh đĩa |
Tên: |
Phanh điện từ công nghiệp DLY5Series |
Đường kính bên trong: |
75-250mm |
Đường kính ngoài: 85-253mm: |
85-253mm |
Chiều dài: |
34,5-70,5 mm |
Sự bảo đảm: |
12 tháng |
Hỗ trợ tùy chỉnh: |
OEM, ODM |
Gõ phím: |
Phanh đĩa |
Bộ hãm phanh điện từ dòng DLY5 Phanh đĩa điện từ
Giới thiệu sản phẩm

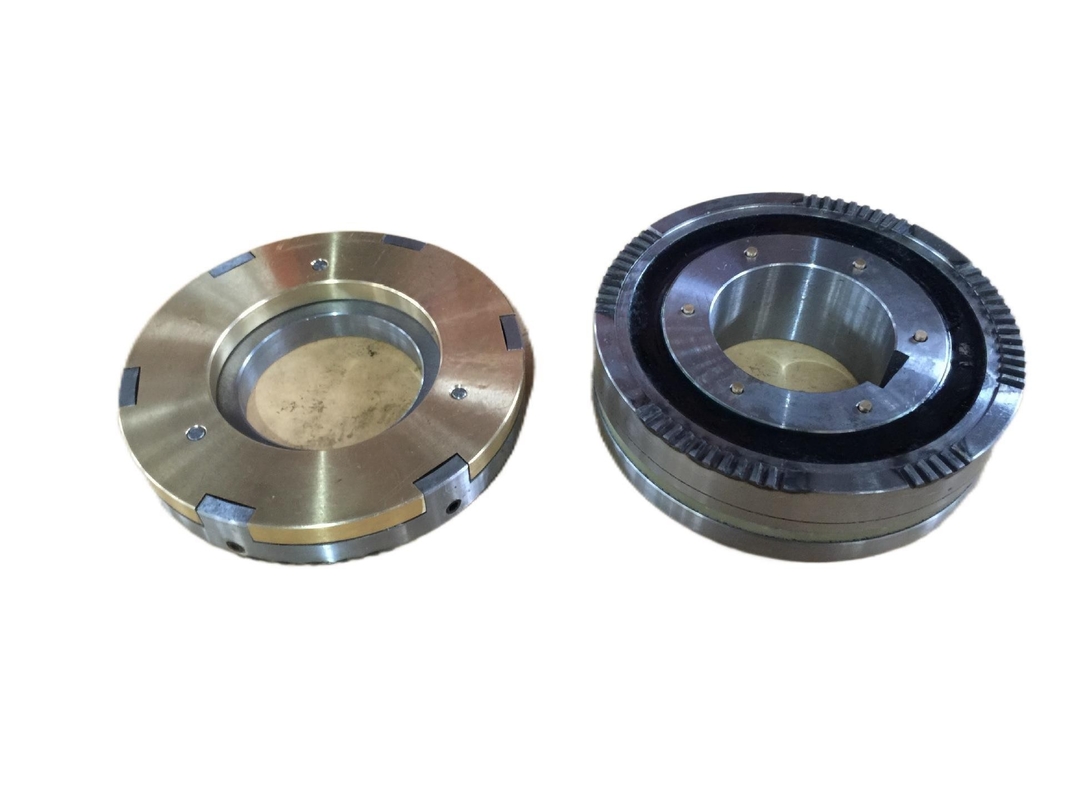

Bộ ly hợp điện từ kiểu hàm Dly5 (Dòng Eze) có vòng trượt
Ly hợp điện từ vòng trượt nhúng răng Dly5 (Dòng Eze) là một thiết bị truyền động được sử dụng trong hệ thống truyền động cơ khí để kết hợp hoặc tách phần bên dẫn động và phần bên bị dẫn động của chuyển động quay với sự trợ giúp của lực điện từ, để nhận công suất và truyền chuyển động
Điện áp hoạt động tiêu chuẩn của ly hợp là 24 volt DC Nói chung, có thể dễ dàng nhận ra điều khiển từ xa và tự động bằng cách sử dụng một mạch đơn giản bao gồm công tắc, nút, công tắc tơ, công tắc hành trình và các thành phần điện thông thường khác, để đáp ứng các yêu cầu của sự thay đổi tốc độ, chuyển đổi, khởi động và định vị của hệ thống truyền lực cơ khí.
Loạt ly hợp này truyền mô-men xoắn nhờ sự ăn khớp của các răng nhỏ trên mặt cuối.Do đó, so với ly hợp đĩa ma sát cùng thông số kỹ thuật, nó có khối lượng nhỏ, không có ma sát và nóng, tách hoàn toàn sau khi mất điện, không có mômen không tải, và có thể phù hợp cho cả công việc ướt và khô.Bộ ly hợp được kết hợp chặt chẽ.Nó chỉ có thể được kết hợp với điều kiện tốc độ thấp.Nó phù hợp nếu nó ở trạng thái nghỉ hoặc khi tốc độ tương đối là đồng bộ.
Bộ ly hợp có thể làm việc tin cậy trong các điều kiện sau:
1. Nhiệt độ không khí xung quanh là - 5 ℃ - + 40 ℃.
2. Trong môi trường không có nguy cơ cháy nổ và không có khí và bụi dẫn điện đủ để ăn mòn kim loại và làm hỏng cách điện trong môi trường đó.
3. Bộ ly hợp sẽ làm việc trong điều kiện có dầu bôi trơn.
4. Độ dao động điện áp của cuộn dây ly hợp không được vượt quá + 5% và - 15% điện áp danh định.
5. Độ cao của vị trí lắp đặt ly hợp không được vượt quá 2000 mét.
Thông số sản phẩm
| KÍCH THƯỚC | Kích thước xuyên tâm | Kích thước trục | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39,5 | 25 | 27,6 | số 8 | 2 * 4 | 4-M4 | 33 | 18,6 | 1,5 | 6,5 | số 8 | số 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32,6 | số 8 | 2 * 5 | 4-M5 | 40 | 24.1 | 2 | 6,5 | số 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42,9 | 12 | 2 * 5 | 4-M5 | 45 | 26,6 | 2 | 6,5 | số 8 | 10,5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2 * 6 | 4-M6 | 50 | 29,6 | 2 | 6,5 | số 8 | 12,5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53,6 | 16 | 2 * 8 | 4-M6 | 58 | 33,9 | 2,5 | 6,5 | số 8 | 15,5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2 * 10 | 6-M6 | 67 | 40 | 2,5 | 7,5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2 * 10 | 6-M8 | 75 | 42 | 3 | 7,5 | 10 | 19,5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2 * 12 | 6-M8 | 85 | 49 | 3 | 7,5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95,8 | 22 | 2 * 12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25,5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95,8 | 22 | 2 * 12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0,9 |
Cài đặt:
1. ly hợp có thể được lắp đặt theo chiều ngang hoặc theo chiều tĩnh mạch, Nếu nó không được gắn với alex,
độ đồng trục giữa trục dẫn động và trục dẫn động không được vượt quá 0,05mm,
và phải đảm bảo giá trị độ trong suốt công việc σ.
2. Các răng của cả hai đầu phải được làm sạch trước khi lắp ly hợp.
3. Các bộ phận dẫn động và dẫn động của ly hợp phải được cố định theo hướng trục, không cho phép chuyển động dọc trục của nó.
