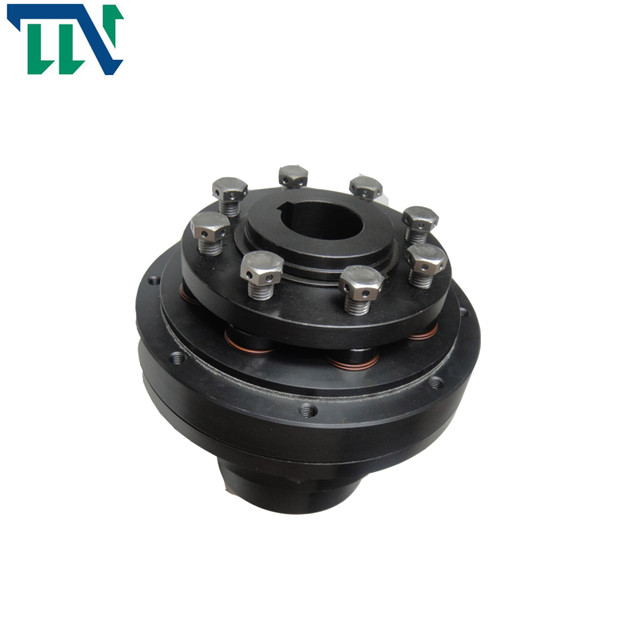

Bộ giới hạn mô-men xoắn bi Bộ ly hợp trục khớp nối sê-ri TSC Bộ ly hợp giới hạn mô-men xoắn

Bộ giới hạn mô-men xoắn bi Bộ ly hợp trục khớp nối sê-ri TSC Bộ ly hợp giới hạn mô-men xoắn


Giơi thiệu sản phẩm

Có hai kiểu lắp đặt: lắp đặt rãnh then và lắp đặt tay áo mở rộng.

Khớp nối giới hạn mô-men xoắn ma sát còn được gọi là khớp ly hợp an toàn.Khớp nối bộ hạn chế mô-men xoắn ma sát thường được sử dụng để lắp đặt giữa truyền lực chính và bên bị động, khi lỗi quá tải xảy ra nhiều hơn giá trị cài đặt (mô-men xoắn) và bộ giới hạn mô-men xoắn sẽ tạo ra sự tách biệt, do đó bảo vệ hiệu quả máy truyền động, chẳng hạn như động cơ, hộp giảm tốc , động cơ servo) cũng như phụ tải, dạng phổ biến như sau: Khớp nối giới hạn mômen ma sát và giới hạn mômen xoắn kiểu bi.

Nguyên lý làm việc của bộ giới hạn mô-men xoắn bi thép: mô-men xoắn tới hạn được điều khiển bởi lò xo chính xác, có thể đạt được giá trị mô-men xoắn rất chính xác.Đối với các sản phẩm có cùng kích thước tổng thể, có thể thay thế các lò xo tích hợp khác nhau để xác định mô-men xoắn trượt khác nhau.Nó được sử dụng để lắp đặt trục ở một đầu và bánh xe ở đầu kia.Sau khi loại bỏ tình trạng quá tải, chế độ đặt lại là đặt lại 360 độ trong một vòng tròn.Nó có thể được kết nối với công tắc giới hạn bên ngoài và tín hiệu điện đầu ra khi quá tải.Nó có thể được sử dụng trong bao bì, thiết bị điện tử và các ngành công nghiệp cơ khí khác. Nó được sử dụng rộng rãi trong bộ chia, máy đùn trục vít, vận chuyển tự động, thiết bị cao su cơ khí, v.v.

Cấu trúc lắp đặt của bộ giới hạn mô-men xoắn là trục-trục, mặt bích trục, puli đồng bộ trục, đĩa xích trục, bánh răng trục, puli trục, v.v.Khớp nối giới hạn mô-men xoắn ma sát được sử dụng trong thiết bị in;công nghiệp pin, băng tải phế liệu sắt, dây chuyền sản xuất băng tải, dải phân cách.

Các tính năng của bộ giới hạn mô-men xoắn bi thép (bộ giới hạn mô-men xoắn): bộ giới hạn mô-men xoắn bi thép tự động đặt lại chính xác, cơ chế bi chính xác tích hợp, có thể ngắt truyền động chủ động và thụ động tại thời điểm quá tải.Thời gian phản ứng là 0,001-0,003 giây.Nó có nhiều hình thức lắp đặt, chẳng hạn như bánh răng trục, trục trục, mặt bích trục, ròng rọc đồng bộ trục, ròng rọc hình chữ V trục, bánh răng trục, v.v.Giá trị cài đặt của mô-men xoắn ngắt có thể được điều chỉnh liên tục trong một phạm vi nhất định thông qua mặt số.Công tắc giới hạn hoặc cảm biến có thể xuất tín hiệu điện 24V DC tại thời điểm quá tải, có thể được sử dụng để khởi động thiết bị báo động (chẳng hạn như chuông điện và đèn báo), đồng thời cũng có thể được sử dụng để tắt trình điều khiển ngay lập tức.Với thời gian sử dụng cực kỳ lâu dài, nó có thể chịu được vô số hành động nhả quá tải.

Thông số sản phẩm


Kích thước của Bộ giới hạn mô-men xoắn TSC
