Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng AA
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Vật liệu vòng bi Vòng bi ly hợp AA series |
Vật chất: |
Thép chịu lực GCR 15 |
Gõ phím: |
Vòng bi một chiều |
Thíchness (mm): |
47-190 |
Mô-men xoắn (Nm）: |
17-5813 |
Trọng lượng (Kg): |
0,23-6 |
Kích thước lỗ khoan (mm): |
15-70 |
Tên: |
Vật liệu vòng bi Vòng bi ly hợp AA series |
Vật chất: |
Thép chịu lực GCR 15 |
Gõ phím: |
Vòng bi một chiều |
Thíchness (mm): |
47-190 |
Mô-men xoắn (Nm）: |
17-5813 |
Trọng lượng (Kg): |
0,23-6 |
Kích thước lỗ khoan (mm): |
15-70 |

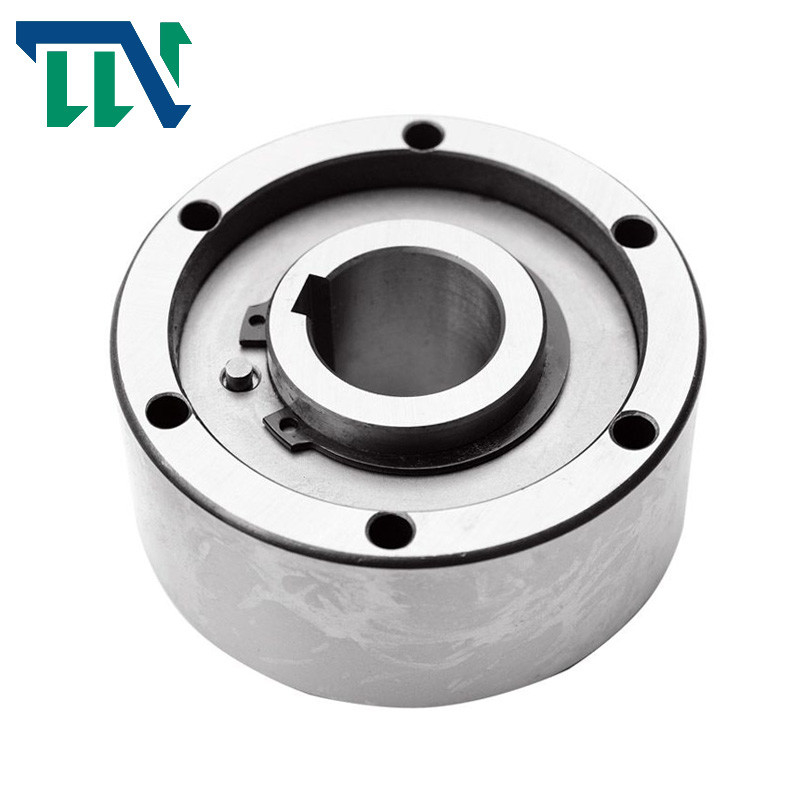

Vật liệu vòng bi Dòng AA Vòng bi ly hợp Vòng bi một chiều
Giới thiệu sản xuất
Ổ lăn là một loại ổ trục.Khi tạp chí quay, nó tiếp xúc theo chu vi với nhiều con lăn thường được lắp trên vòng định vị.Ổ lăn có thể đạt được độ chính xác và độ cứng tốt thông qua việc gia tải trước.Vòng trong có côn cũng có thể dùng để tùy ý điều chỉnh khe hở làm việc của ổ trục.Giải pháp này hoàn toàn có thể đáp ứng yêu cầu không có khe hở của ổ trục trống máy in
Loại AA là loại con lăn không ổ trục được hỗ trợ.Vòng bi được yêu cầu để hỗ trợ tải dọc trục và hướng tâm.
Thiết kế này có thể chấp nhận độ lệch trục của đường đua bên trong và bên ngoài là ± S / 2.
Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.
Chất bôi trơn tiêu chuẩn là dầu.
Cuộc đua bên trong là chìa khóa cho trục.Sự phù hợp để định tâm của vòng ngoài phải có dung sai H7.
Kết nối của vòng đua bên ngoài thông qua bu lông đến cấp 10,9 hoặc cao hơn
Thông số sản phẩm
| Kích thước | TK1 | Tốc độ vượt mức | Cân nặng |
Lôi kéo momen xoắn |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | S | (Kilôgam) | TR | |
| (mm) | (Nm) | (phút-1) | (phút-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4,5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | số 8 | 9 | 56 | 1,5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | số 8 | 9 | 63 | 1,5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | số 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7.6 | 11,8 | 320 |
LƯU Ý
1) T max = 2 & lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
