Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng CKZ-B
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
CKZ-B Ly hợp một hướng cho thang máy xô |
Vật chất: |
Thép chịu lực GCR 15 |
Loại hình: |
Vòng bi một chiều |
Thíchness (mm): |
106-190 |
Mô-men xoắn (Nm）: |
404-1830 |
Trọng lượng (Kg): |
3,98-11,42 |
Kích thước lỗ khoan (mm): |
110-180 |
Sự bảo đảm: |
12 tháng |
Tên: |
CKZ-B Ly hợp một hướng cho thang máy xô |
Vật chất: |
Thép chịu lực GCR 15 |
Loại hình: |
Vòng bi một chiều |
Thíchness (mm): |
106-190 |
Mô-men xoắn (Nm）: |
404-1830 |
Trọng lượng (Kg): |
3,98-11,42 |
Kích thước lỗ khoan (mm): |
110-180 |
Sự bảo đảm: |
12 tháng |

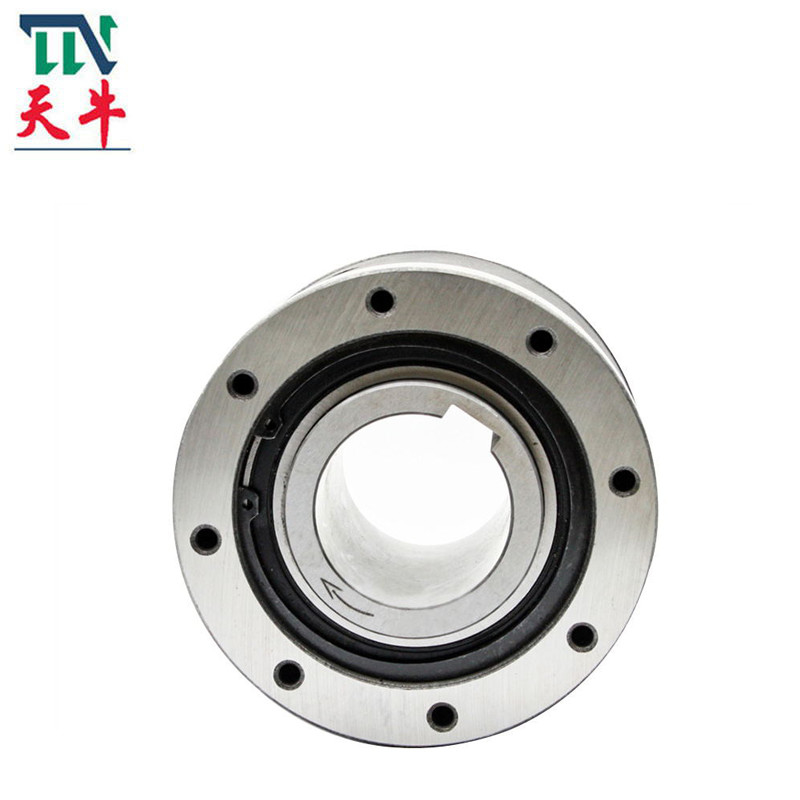

CKZ-B Ly hợp một hướng cho thang máy xô
Giới thiệu sản xuất
Dòng CK-B là ly hợp một chiều kiểu nêm có rãnh then hoa ở cả hai đầu của vòng ngoài mà không có gối đỡ ổ trục.Kích thước xuyên tâm giống như kích thước ổ trục tiêu chuẩn.Khi sử dụng, nó cần được lắp đặt các ổ trục để chịu tải trọng dọc trục và hướng tâm.Dầu mỡ đã được bổ sung tại nhà máy.
Phương pháp lắp đặt tiêu chuẩn là kiểu CK-B được lắp đặt đồng trục cạnh ổ trục và yêu cầu về dung sai giống nhau.Vòng trong và trục được nối với nhau bằng các chìa khóa.Vòng ngoài có dung sai kích thước là h7 và ăn khớp với thành máy có dung sai là H7.Các phím mặt cuối ở hai bên vòng ngoài dùng để cố định vòng ngoài và thành máy để truyền mô men xoắn.
Dòng máy này thường được sử dụng trong bao bì, in ấn, thực phẩm, y tế, dệt may, hóa chất và máy móc thiết bị khác
1.CKZ-BLy hợp Dòng Cam được che chắn bằng vòng bi chắn ở cả hai đầu, được đóng gói bằng loại mỡ đặc biệt và sẵn sàng để sử dụng.Không cần thêm chất bôi trơn.
2. Để gắn ròng rọc, bánh răng hoặc đĩa xích vào ly hợp, hãy chèn các trục (với dung sai f7 của ISOR773) dọc theo bề mặt bên trong của rãnh ngoài và vặn các bu lông (độ căng cao) vào các lỗ có côn trên đầu ly hợp.
3. Dung sai trục khuyến nghị được hiển thị trong bảng phía dưới bên trái.
4. Tải trọng lực đẩy bên ngoài nên được hỗ trợ bởi các thiết bị khác, không phải bởi Ly hợp cam.
5. Chỉ sử dụng một chìa khóa song song để cố định ly hợp vào trục.Không sử dụng khóa côn.
6. Khi lắp ly hợp vào trục, tạo áp lực cho vòng trong nhưng không bao giờ cho vòng ngoài.
7. Phạm vi nhiệt độ môi trường là 5 ° đến 40 ° C.
8. Chìa khóa được sử dụng phải phù hợp với ISOR773.(DIN 6885.1)
| Loại hình | Mô-men xoắn danh nghĩa [N.m] |
Vượt quá tốc độ giới hạn [r / phút] |
Kích thước trong đường viền [mm] | Trọng lượng [Kilôgam] |
|||||||||||
| Kích thước cuộc đua bên ngoài | Kích thước cuộc đua bên trong | ||||||||||||||
| bên trong cuộc đua |
bên ngoài cuộc đua |
D [h7] | D1 [H7] | B | F | nM | E | H | d [H7] | C | bn×tn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4,5 | 3,98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10 × 3,3 | 4,5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14 x 3,8 | 4,5 | 9,69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14 x 3,8 | 5 | 12,36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16,51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20 x 4,9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22 x 5,4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22 x 5,4 | số 8 | 42,38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22 x 5,4 | số 8 | 57,17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8 × 3,3 | 4,5 | 2,62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10 × 3,3 | 4,5 | 2,75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8 × 2.0 | 4 | 4,86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10 x 3,7 | 4 | 4,32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10 × 3,3 | 4,5 | 3,91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10 × 3,3 | 4,5 | 6,53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10 × 3,3 | 4,5 | 4,63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12 × 3,3 | 4,5 | 5,60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14 x 3,8 | 6 | 17,5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16 × 4,3 | 5 | 10,96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16 × 4,3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18 × 4,4 | 6 | 17,25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18 × 4,4 | 6 | 16,68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22 x 5,4 | 6 |
11.42 |
