Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: CGS
Số mô hình: DC
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
DLD1 ăn mòn phanh điện từ công nghiệp |
Đường kính bên trong: |
27,5-265mm |
Đường kính ngoài: 85-253mm: |
61-460mm |
Chiều dài: |
34,5-70,5 mm |
Sự bảo đảm: |
12 tháng |
Hỗ trợ tùy chỉnh: |
OEM, ODM |
trọng lượng: |
0,57kg-34kg |
Tên: |
DLD1 ăn mòn phanh điện từ công nghiệp |
Đường kính bên trong: |
27,5-265mm |
Đường kính ngoài: 85-253mm: |
61-460mm |
Chiều dài: |
34,5-70,5 mm |
Sự bảo đảm: |
12 tháng |
Hỗ trợ tùy chỉnh: |
OEM, ODM |
trọng lượng: |
0,57kg-34kg |

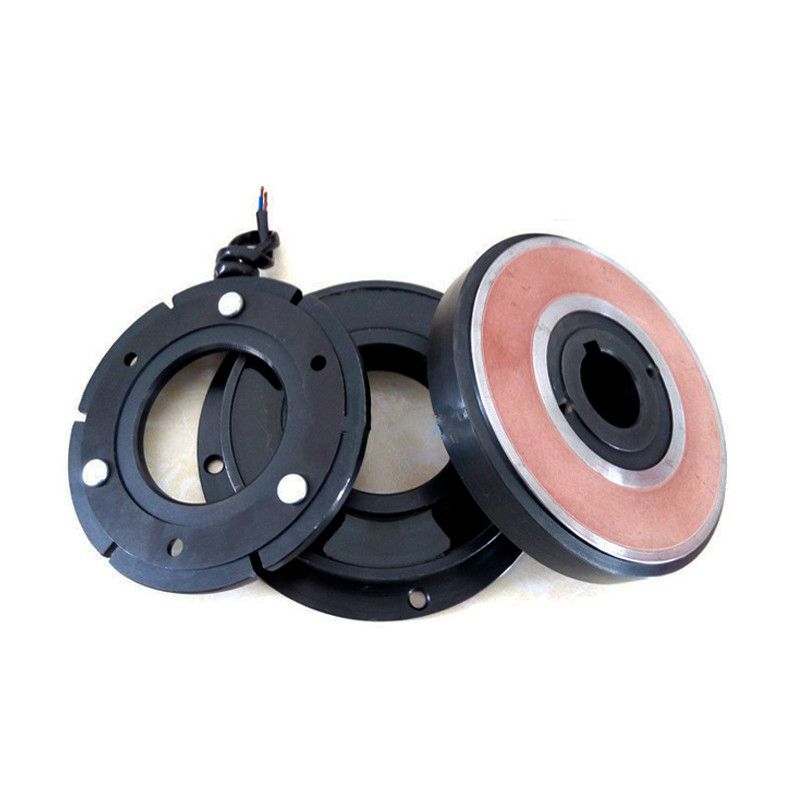

Giới thiệu sản phẩm
Bộ ly hợp điện từ dựa vào cuộn dây để điều khiển sự ăn khớp và tách ly hợp.
Ly hợp điện từ có thể được chia thành: ly hợp điện từ nguyên khối khô, nhiều mảnh khô
ly hợp điện từ, ly hợp điện từ nhiều mảnh ướt, ly hợp bột từ, trượt
ly hợp điện từ và như vậy.Chế độ làm việc của ly hợp điện từ có thể được chia
thành: tổ hợp sức mạnh và tổ hợp sức mạnh.
Nó chủ yếu bao gồm ách với cuộn dây, phần ứng có thể điều chỉnh, kết nối
Nó bao gồm nhóm tấm ma sát, ống bọc đồng, lò xo hồi vị và vòng trượt.Nhóm tấm ma sát gồm một số tấm ma sát ngoài và các tấm ma sát trong
Các tấm ma sát bên trong và bên ngoài được bố trí xen kẽ trên các răng ngoài của chạc.Sáu rãnh mở trên chu vi bên ngoài của tấm bên ngoài
Nó có thể di chuyển tự do trên sáu móng vuốt được kết nối;Các răng bên trong ở chu vi bên trong của đĩa trong có thể di chuyển tự do trên các răng bên ngoài của chạc.
Khi cuộn dây ly hợp được cung cấp năng lượng, lực điện từ được tạo ra để hút phần ứng đến chạc và nén nhóm tấm giữa chúng,
Mômen xoắn được truyền từ chạc tới khớp nối hoặc từ khớp nối đến chạc nhờ ma sát giữa tấm trong và tấm ngoài
Để nhận ra sự truyền tải điện năng.Khi cuộn dây ly hợp không được cấp điện, lực điện từ biến mất và lò xo hồi vị sẽ làm lò xo phần ứng
Trở lại vị trí trước khi bật nguồn, nhóm đĩa ma sát thể hiện trạng thái lỏng tự nhiên, để chấm dứt việc truyền mô-men xoắn.
Thông số sản phẩm
| KÍCH THƯỚC | định mức mô-men xoắn dynemilN.m | mô-men xoắn tĩnhN.m | điện áp định mức DC V | công suất tiêu thụ cuộn dây (20 °) W | vòng quay tối đa cho phép (r / min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| KÍCH THƯỚC | Kích thước xuyên tâm (mm) | Kích thước trục (mm) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0,8 ± 0,1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0,8 ± 0,1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0,8 ± 0,1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1 ± 0,1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1 ± 0,1 |
Gắn ví dụ:
