| Brand Name: | Tianniu |
| Model Number: | LM12 |
| MOQ: | 1 CÁI |
| giá bán: | negotiable |
| Delivery Time: | 3-5 ngày làm việc |
| Payment Terms: | T / T, Western Union, MoneyGram, L / C, D / A, D / P |

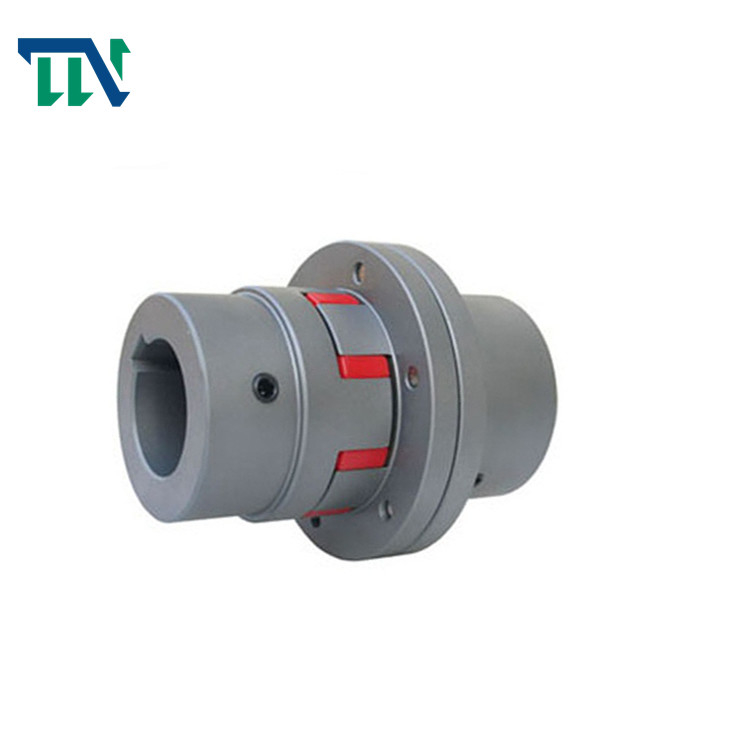

LMD12 Plum Blossom Khớp nối đàn hồi Hàm linh hoạt cho máy chủ dệt
Tính năng sản phẩm
Phạm vi ứng dụng và đặc điểm hiệu suất của khớp nối đàn hồi dòng mlZ quincunx:
1. Khớp nối đàn hồi quincunx dòng MlZ chủ yếu được chia lưới chặt chẽ bởi hai răng lồi và chịu lực ép hướng tâm để truyền mô-men xoắn.Khi hai trục lệch nhau tương đối thì phần tử đàn hồi sẽ có biến dạng đàn hồi tương ứng và đóng vai trò tự động bù.
2. Khớp nối đàn hồi Quincunx chủ yếu thích hợp cho những nơi làm việc thường xuyên khởi động, quay thuận và nghịch, tốc độ cao trung bình, mô-men xoắn trung bình và độ tin cậy cao, chẳng hạn như luyện kim, khai thác mỏ, dầu khí, công nghiệp hóa chất, cẩu hàng, giao thông vận tải, công nghiệp nhẹ, dệt may, máy bơm nước, quạt, v.v ... Nhiệt độ môi trường làm việc là - 35 ℃ ~ + 80 ℃, mô-men xoắn danh định của bộ truyền là 25 ~ 12500nm, và tốc độ cho phép là 1500 ~ 15300r / phút.
3. So với các khớp nối khác, khớp nối đàn hồi quincunx có những đặc điểm sau
đặc trưng:
1. Hoạt động ổn định và đáng tin cậy, với hiệu suất giảm rung, đệm và cách điện tốt.
2. Cấu tạo đơn giản, kích thước xuyên tâm nhỏ, khối lượng nhẹ và mômen quán tính nhỏ.Nó phù hợp cho những dịp tốc độ trung bình và cao.
3. Nó có khả năng bù hướng trục, xuyên tâm và góc lớn.
4. Phần tử đàn hồi polyurethane cường độ cao có ưu điểm là chống mài mòn, chống dầu, khả năng chịu lực lớn, tuổi thọ lâu dài, an toàn và đáng tin cậy.
5. Khớp nối không cần bôi trơn, ít phải bảo dưỡng, có thể hoạt động liên tục trong thời gian dài
Thông số sản phẩm
| Gõ phím | Mô-men xoắnTn / N · m | RPM[n] / r · phút-1 | Kích thước lỗ khoan d1, d2, dz |
L | L0 | D | D1 | Gõ phím | m / kg | I / kg · m2 | |
| Độ cứng | |||||||||||
| a (HA) | b (HD) | ||||||||||
| 80 ± 5 | 60 ± 5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0,00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101,5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0,0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0,0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0,005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138,5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0,0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10,768 | 0,0329 |
| LMD7 | 630 | 1120 | 3700 | 35 *, 38 *, 40 *, 42 *, 45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0,0581 |
| LMD8 | 1120 | 2240 | 3100 | 45 *, 48 *, 50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22,717 | 0,1175 |
| LMD9 | 1800 | 3550 | 2800 | 50 *, 55 *, 56 *, 60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0,233 |
| LMD10 | 2800 | 5600 | 2500 | 60 *, 63 *, 65 *, 70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0,459 |
| LMD11 | 4500 | 9000 | 2200 | 70 *, 71 *, 75 *, 80 *, 85 *, 90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0,977 |
| LMD12 | 6300 | 12500 | 1900 | 80 *, 85 *, 90 *, 95 *, 100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115,53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90 *, 95 *, 100 *, 110 *, 120 *, 125 *, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161,79 | 3,366 |
| LMD14 | 12500 | 25000 | 1500 | 100 *, 110 *, 120 *, 125 *, 130 *, 140 *, 150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
