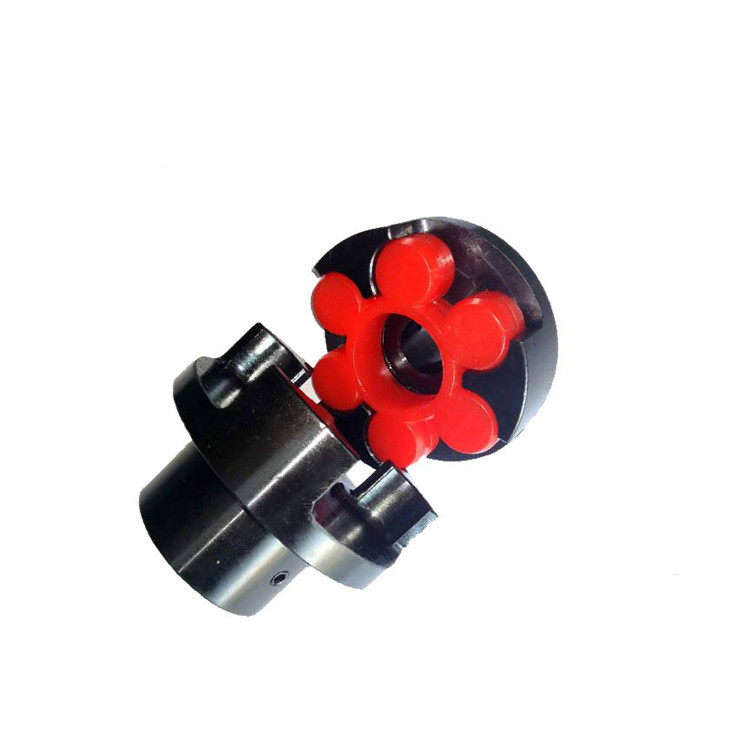

Khớp nối trục Flex Plum 10mm 14mm 24mm 30mm Cnc LM 2 MIS 1

LM 2 MIS 1 Khớp nối đàn hồi hình quả mận linh hoạt cho máy bơm

Khớp nối bánh xe phanh chia Lmz-i kiểu hoa mận được cấu tạo bởi hai nửa khớp nối có hình dạng giống nhau là bánh xe phanh, bánh phanh và phần tử đàn hồi.Các phần tử đàn hồi hoa mận được đặt giữa các móng của hai nửa khớp nối để nhận ra sự kết nối của hai nửa khớp nối.

Nó chủ yếu thích hợp cho những nơi làm việc thường xuyên khởi động, quay tới và quay ngược, tốc độ cao trung bình, mô-men xoắn trung bình và độ tin cậy cao, chẳng hạn như luyện kim, khai thác mỏ, dầu khí, công nghiệp hóa chất, cẩu, giao thông vận tải, công nghiệp nhẹ, dệt may, máy bơm nước, quạt , v.v ... Nhiệt độ môi trường làm việc là - 35 ℃ ~ + 80 ℃, và mô-men xoắn danh định của bộ truyền là 250 ~ 12500 n m.Tốc độ cho phép là 4750 ~ 950r / phút.

đặc điểm:

(1) Hoạt động ổn định và đáng tin cậy, với hiệu suất giảm rung, đệm và cách điện tốt.

(2) Cấu tạo đơn giản, kích thước xuyên tâm nhỏ, khối lượng nhẹ và mômen quán tính nhỏ.Nó phù hợp cho những dịp tốc độ trung bình và cao.

(3) Nó có khả năng bù trục, xuyên tâm và góc lớn.

(4) Phần tử đàn hồi polyurethane cường độ cao có ưu điểm là chống mài mòn, chống dầu, khả năng chịu lực lớn, tuổi thọ lâu dài và độ tin cậy.

(5) Khớp nối không cần bôi trơn, ít phải bảo dưỡng, có thể hoạt động liên tục trong thời gian dài.

Khớp nối quincunx sử dụng phần tử đàn hồi quincunx để đặt giữa các mấu lồi của hai nửa khớp nối để nhận ra kết nối của hai nửa khớp nối.Kích thước cấu trúc của hai nửa khớp nối là giống nhau và mặt cuối của chúng tương ứng với một số móng lồi, được nhúng liên tiếp vào giữa các phần lồi tròn của phần tử đàn hồi quincunx.Mômen xoắn được truyền giữa trục dẫn động và trục dẫn động.

Dạng của các phần tử đàn hồi hình quincunx không chỉ giới hạn ở các phần lồi tròn mà còn là các phần lồi hình chữ nhật và hình cung dài.Ngoài cao su, vật liệu của các phần tử đàn hồi quincunx cũng được làm bằng nhựa kỹ thuật như chất đàn hồi polyurethane.Khi phần tử đàn hồi quay theo một chiều thì chỉ một nửa phần lồi chịu tải và đóng vai trò truyền mômen quay.Sự phân bố tải trọng trên bề mặt tiếp xúc của móng vuốt tham gia truyền mômen xoắn liên quan đến hình dạng của chi tiết tiếp xúc.Lấy ví dụ về tiếp xúc của vuốt dày, nếu không xét đến các tác động khác, thì tải trọng có thể được coi là phân bố theo quy luật hình thang, như trong Hình 5_ 78. Khi sự khác biệt giữa đường kính trong và ngoài tăng lên, sự không đồng đều của phân bố phụ tải cũng tăng lên.Ngoài ra, khi hai nửa khớp nối có chuyển vị tương đối và có khe hở giữa bề mặt làm việc của phần tử đàn hồi và phần lồi lõm của nửa khớp nối, thì sự không đồng đều của phân bố tải trọng sẽ càng tăng lên, không chỉ phân bố tải trọng trên bề mặt làm việc của một móng không đồng đều, nhưng tải trọng giữa các móng được tải cũng có xu hướng không đồng đều.Việc sử dụng bề mặt tiếp xúc hình vòng cung có thể cải thiện sự không đồng đều của phân bố tải trọng trên mặt làm việc.Do đó, nó có thể truyền mômen xoắn lớn, nhưng tính đàn hồi của nó bị giảm đi một chút.Khớp nối hoa mận có đặc điểm là ít bộ phận, kích thước tổng thể nhỏ, dễ chế tạo các chi tiết đàn hồi và khả năng chịu lực cao.Tuy nhiên, trong quá trình lắp ráp và tháo rời, hai nửa của khớp nối cần phải được dịch chuyển dọc theo hướng trục.Nó chủ yếu được áp dụng cho hệ thống trục truyền động với các yêu cầu ít khắt khe hơn về hiệu suất bù và giảm bộ đệm, đặc biệt là trong việc truyền tải công suất vừa và nhỏ.

Thông số sản phẩm
