Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: CGS
Số mô hình: DLY5
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
tên: |
DLY5Series phanh điện từ công nghiệp |
Đường Kính trong: |
75-250mm |
Đường kính ngoài: 85-253mm: |
85-253mm |
Chiều dài: |
34,5-70,5mm |
bảo hành: |
12 tháng |
hỗ trợ tùy chỉnh: |
OEM, ODM |
Loại: |
Đào đĩa |
tên: |
DLY5Series phanh điện từ công nghiệp |
Đường Kính trong: |
75-250mm |
Đường kính ngoài: 85-253mm: |
85-253mm |
Chiều dài: |
34,5-70,5mm |
bảo hành: |
12 tháng |
hỗ trợ tùy chỉnh: |
OEM, ODM |
Loại: |
Đào đĩa |

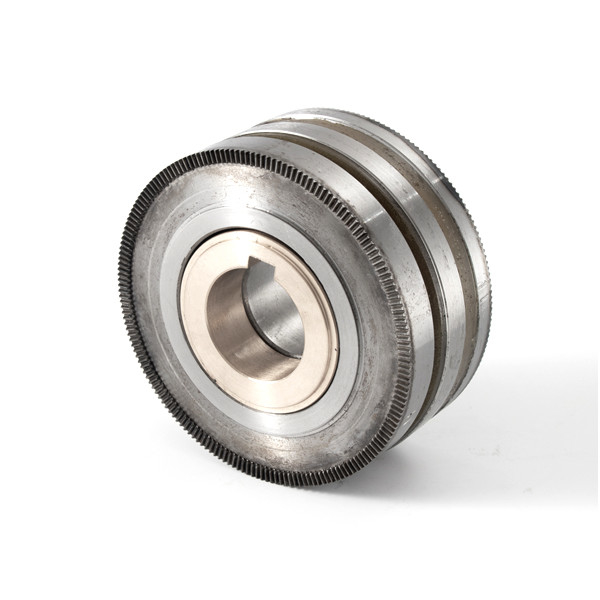

DLY5 Series Electromagnetic Disc Brake Retarder Tooth Clutch
Sản phẩm giới thiệu
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, để nhận ra truyền động lực và chuyển động.
Dly5 (Eze Series) kiểu hàm ly hợp điện từ với vòng trượt.
Điện áp hoạt động tiêu chuẩn của ly hợp là 24 volt DC Nói chung, điều khiển tự động và từ xa dễ dàng thực hiện bằng cách sử dụng một mạch đơn giản bao gồm các công tắc, nút, tiếp xúc,Máy chuyển mạch và các thành phần điện thông thường khác, để đáp ứng các yêu cầu thay đổi tốc độ, chuyển đổi, khởi động và định vị hệ thống truyền tải cơ học.
Chuỗi ly hợp này truyền mô-men xoắn bằng cách tham gia răng mịn trên mặt cuối. do đó, so với ly hợp mài ma sát của cùng một thông số kỹ thuật, nó có khối lượng nhỏ,không có ma sát và sưởi ấm, tách hoàn toàn sau khi mất điện, không có mô-men xoắn không tải, và có thể phù hợp cho cả công việc ướt và khô.Nó chỉ có thể được kết hợp trong điều kiện tốc độ thấpNó phù hợp nếu nó ở trạng thái yên tĩnh hoặc khi tốc độ tương đối đồng bộ.
Máy ly hợp có thể hoạt động đáng tin cậy trong các điều kiện sau:
1Nhiệt độ không khí xung quanh là - 5 °C - + 40 °C.
2Trong môi trường không có nguy cơ nổ, và không có khí và bụi dẫn đủ để ăn mòn kim loại và làm hỏng cách điện trong môi trường.
3. Máy ly hợp sẽ hoạt động trong điều kiện dầu bôi trơn.
4Sự biến động điện áp của cuộn ly hợp không được vượt quá + 5% và - 15% của điện áp định giá.
5Độ cao của vị trí lắp đặt ly hợp không được vượt quá 2000 mét.
Các thông số sản phẩm
| Kích thước | Bệnh mất trí não đường tròn | Bệnh mất trí trục trục | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Cài đặt:
1.The ly hợp có thể được lắp đặt hoặc theo chiều ngang hoặc theo chiều ngang.
he độ đồng trục giữa trục lái và trục lái không được vượt quá 0,05mm,
và phải đảm bảo giá trị độ rõ của công việc σ.
2Răng của cả hai đầu nên được làm sạch trước khi gắn ly hợp.
3Các bộ phận điều khiển và các bộ phận điều khiển của ly hợp phải được cố định theo hướng trục, chuyển động trục của nó không được phép.
