Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng TLK110
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa TLK110 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
14-90mm |
Trọng lượng: |
0,15-4,2kg |
Đường kính ngoài: |
23-112mm |
Kích thước: |
M4 M6 M8 M10 |
Mô-men xoắn (kNm: |
0,1-12,75 |
Số mô hình: |
Cụm khóa TLK110 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
14-90mm |
Trọng lượng: |
0,15-4,2kg |
Đường kính ngoài: |
23-112mm |
Kích thước: |
M4 M6 M8 M10 |
Mô-men xoắn (kNm: |
0,1-12,75 |

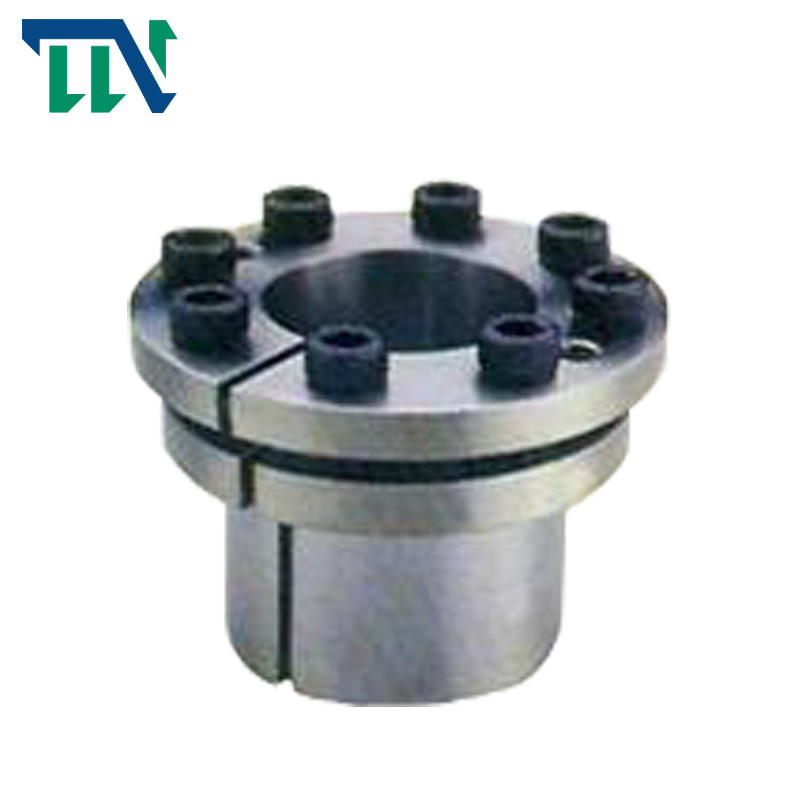

Thiết bị khóa trục tiêu chuẩn mang đai ốc TLK110
Giới thiệu sản phẩm
Kết nối Khóa lắp ráp là một kết nối chính xác, không có khe hở, không cần chìa khóa, loại bỏ một cách đáng tin cậy những nhược điểm như sự tập trung ứng suất và các phím lăn do truyền phím gây ra.Nó có ưu điểm là định vị thuận tiện và nhanh chóng, tuổi thọ cao và không dễ bị ăn mòn.Không có hiện tượng trượt tương đối trong quá trình làm việc và không bị mài mòn.Nó đặc biệt thích hợp để sử dụng trong các cơ cấu truyền động và servo có độ chính xác cao khác nhau
Lỗi và cách điều trị
Do trong thời gian dài làm việc truyền mômen xoắn lớn nên ống co giãn dễ gây biến dạng mỏi kim loại, dẫn đến mòn mỏi giữa ống co giãn và ốc vít.Đồng thời do máy thiêu kết lớn nên khó sửa chữa.Để giải quyết những vấn đề này, vật liệu tổng hợp polyme có thể được sử dụng để sửa chữa tại chỗ.Mối quan hệ ăn khớp giữa các bộ phận với trạng thái chạy và độ mòn của thiết bị nói chung có mối quan hệ tương ứng giữa các bộ phận và quá trình sửa chữa khuôn.
Việc sửa chữa chủ yếu được chia thành các bước sau: thứ nhất, các chi tiết mòn của nhật ký và lỗ trong của bánh răng được xử lý sạch, khô và nhám, lộ màu kim loại sơ cấp.Bề mặt của đường kính trục được phủ bằng vật liệu sửa chữa kim loại polyme 2211f, được cạo bằng thước và đóng rắn;Bề mặt của lỗ bên trong của bánh răng phải được xử lý, và vật liệu sửa chữa bằng kim loại polyme sẽ được áp dụng để làm phẳng và làm rắn chắc vết mòn;Sau khi vật liệu được làm nóng và đông đặc, bề mặt của vật liệu được đánh bóng và làm phẳng, và vòng trong của cụm khóa được sử dụng làm khuôn
Lắp phần đã sửa chữa của bề mặt đường kính trục với kích thước, đánh bóng cạnh chân, sau đó đo kích thước đã sửa chữa;Cuối cùng, vòng trong và vòng ngoài của cụm khóa được phủ bằng vật liệu sửa chữa kim loại polyme để lắp ráp chung.
Tính năng sản phẩm
| Mô hình | RLK603 Khóa lắp ráp | |
| Tải trọng định mức (kN.m) | Lực lượng | 5-3500 |
| Mô-men xoắn | 0,025-517 | |
| Kích thước đường đua bên trong (mm) | 14-360 | |
| Kích thước đường đua bên ngoài (mm) | 38-590 | |
| Độ dày (mm) | 15-175 | |
| Trọng lượng (Kg) | 0,1-186 | |
Thông số sản phẩm
|
基 本 尺 寸 kích thước cơ bản |
内 六角 螺钉 bu lông đầu lục giác bên trong |
额 定 负 荷 Tải trọng định mức |
Pf (N / mm2) A / B |
MMột
(N · m) |
G
(Kilôgam) |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
规格 kích thước |
数量 Qty |
Ft(kN) A / B |
Mt(kN · m) A / B | |||
| mm | |||||||||||||||
| 14 | 23 | 28,5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15,5 / 9,7 | 0,108 / 0,068 | 210/132 | 4,9 | 0,15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35,5 / 22,4 | 0,285 / 0,179 | 307/193 | 17 | 0,25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35,5 / 22,4 | 0,285 / 0,179 | 328/206 | 17 | 0,26 | |
| 18 | 26 | 34 | 47 | 42 | 0,320 / 0,200 | 290/184 | 0,27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35,5 / 22,4 | 0,335 / 0,212 | 276/174 | 17 | 0,30 |
| 20 | 28 | 36 | 50 | 44 | 0,350 / 0,224 | 262/165 | 0,31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0,353 / 0,231 | 155/101 | 0,38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0,636 / 0,400 | 237/149 | 0,38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53,4 / 33,6 | 0,665 / 0,420 | 228/143 | 17 | 0,40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0,745 / 0,470 | 204/128 | 0,41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0,795 / 0,500 | 189/119 | 0,47 | |||||||
| 32 | 43 | 51 | 65 | 59 | số 8 | 1,136 / 0,715 | 237/149 | 0,48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160 / 0.735 | 152/99 | 0,63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | số 8 | 71,3 / 44,8 | 1,223 / 0,797 | 140/92 | 17 | 0,67 |
| 40 | 53 | 61 | 75 | 69 | 1,287 / 0,840 | 133/87 | 0,74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1,352 / 0,881 | 127/82 | 0,78 | ||||||||
| 45 | 59 | 69,5 | 86 | 80 | 2.677 / 1.745 | 155/102 | 1,23 | ||||||||
| 48 | 62 | 71,5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | số 8 | 119 / 77,6 | 2,855 / 1,860 | 145/92 | 41 | 1,24 |
| 50 | 65 | 75,5 | 92 | 86 | 2.975 / 1.940 | 140/92 | 1,40 | ||||||||
| 55 | 71 | 81,5 | 98 | 92 | 3.680 / 2.400 | 117/77 | 1,70 | ||||||||
| 60 | 77 | 87,5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133 / 87,2 | 4.015 / 2.620 | 107/70 | 41 | 1,90 |
| 65 | 84 | 94,5 | 111 | 105 | 4.350 / 2.840 | 100/65 | 2,20 | ||||||||
| 70 | 90 | 101,5 | 119 | 113 | 9 | 212/139 | 7.440 / 4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970 / 5.200 | 114/75 | 3,32 | ||||||
| 80 | 100 | 112,5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335 / 7.39 | 144/94 | 83 | 3,50 |
| 85 | 106 | 118,5 | 137 | 131 | 12 | 283/184 | 12.040 / 7.85 | 135/88 | 3,81 | ||||||
| 90 | 112 | 124,5 | 144 | 137 | 12 | 283/184 | 12,750 / 8,32 | 128/83 | 4,20 | ||||||
