Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z13
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z13 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,5-10,66kg |
Đường kính ngoài: |
47-235mm |
Độ dày (Mm): |
60-155 |
Kích thước lỗ khoan: |
20-180 mm |
Mô-men xoắn (kNm: |
0,5-66 |
Số mô hình: |
Cụm khóa Z13 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,5-10,66kg |
Đường kính ngoài: |
47-235mm |
Độ dày (Mm): |
60-155 |
Kích thước lỗ khoan: |
20-180 mm |
Mô-men xoắn (kNm: |
0,5-66 |

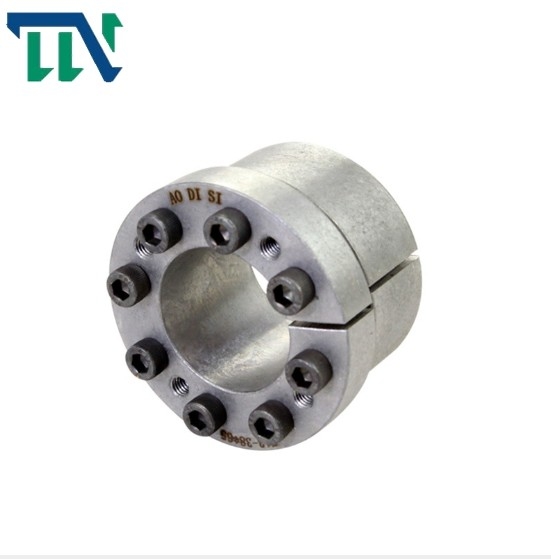

Trục khóa lắp ráp khóa bán chạy nhất Z13 RLK302
Tính năng sản phẩm
| Mô hình | Các yếu tố kẹp hình nón Z13 | |
| Áp lực trên trục (N / mm2) | 120 | |
| Áp suất trên Hub (N / mm2) | 92-108 | |
| Tải trọng định mức (kN.m) | Lực lượng | 54-270 |
| Mô-men xoắn | 0,54-13,3 | |
| Kích thước đường đua bên trong (mm) | 20-100 | |
| Kích thước đường đua bên ngoài (mm) | 47-145 | |
| Độ dày (mm) | 48-77 | |
| Trọng lượng (Kg) | 0,51-4,62 | |
Lợi thế
Mô hình được sử dụng rộng rãi nhất với đầy đủ các kích thước
Truyền mô-men xoắn cao
Sau khi thắt chặt, trung tâm có thể di chuyển theo trục
Khóa Assembly là một kiểu kết nối mới.Nó dựa vào việc siết chặt các bu lông cường độ cao để tạo ra áp suất dương giữa Cụm khóa và trục hoặc giữa bề mặt vỏ, đi kèm với ma sát và một thiết bị kết nối không cần chìa khóa để thực hiện truyền tải.Nó có nhiều ưu điểm và đặc điểm riêng biệt so với phương pháp kết nối cơ học truyền thống nói chung
sự can thiệp mà không có sự ràng buộc và ràng buộc
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) là nhà cung cấp vòng bi ly hợp một chiều chuyên nghiệp, các sản phẩm chính là ly hợp điện từ vi mô, khớp nối giới hạn mô-men xoắn, khớp nối trục trượt, khớp nối trục cánh quạt linh hoạt, cụm khóa và khớp nối trục, vân vân.
Chúng tôi đã hoạt động trong ngành công nghiệp vòng bi ly hợp và vòng bi ly hợp một chiều trong hơn 10 năm, kiên trì nguyên tắc kinh doanh sản phẩm phù hợp với yêu cầu của khách hàng.
Thông số sản phẩm
|
基 本 尺 寸 kích thước cơ bản |
内 六角 螺钉 bu lông đầu lục giác bên trong |
额 定 负 荷 Tải trọng định mức |
MMột
(N · m) |
Pf (N / mm2) |
G
(Kilôgam) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 kích thước |
数 量 Qty |
Ft(kN) | Mt(kN · m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1,31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1,44 1.56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1,64 | 209 | 1,33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2,13 | 213 | 1,24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2,28 | 199 | 1,35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1,41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1,44 |
| 55 | 85 | 91 | 9 | 152 | 4,18 | 244 | 1,45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4,56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4,94 | 206 | 1,67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6,5 | 176 | 2,61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 số 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2,89 3.04 |
| 90 | 130 | 137 | số 8 | 213 | 9,6 | 157 | 3,18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12,6 | 185 | 3,33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4,62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 số 8 |
270 309 |
14,7 18.4 |
145 |
140 147 |
5,00 5,37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6,46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40,5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87,5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8,64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10,66 | ||||||
