Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z16
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z16 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,25-100,3kg |
Đường kính ngoài: |
47-710mm |
Độ dày (Mm): |
60-155 |
Kích thước lỗ khoan: |
20-600mm |
Mô-men xoắn (kNm: |
34-3215 |
Số mô hình: |
Cụm khóa Z16 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,25-100,3kg |
Đường kính ngoài: |
47-710mm |
Độ dày (Mm): |
60-155 |
Kích thước lỗ khoan: |
20-600mm |
Mô-men xoắn (kNm: |
34-3215 |

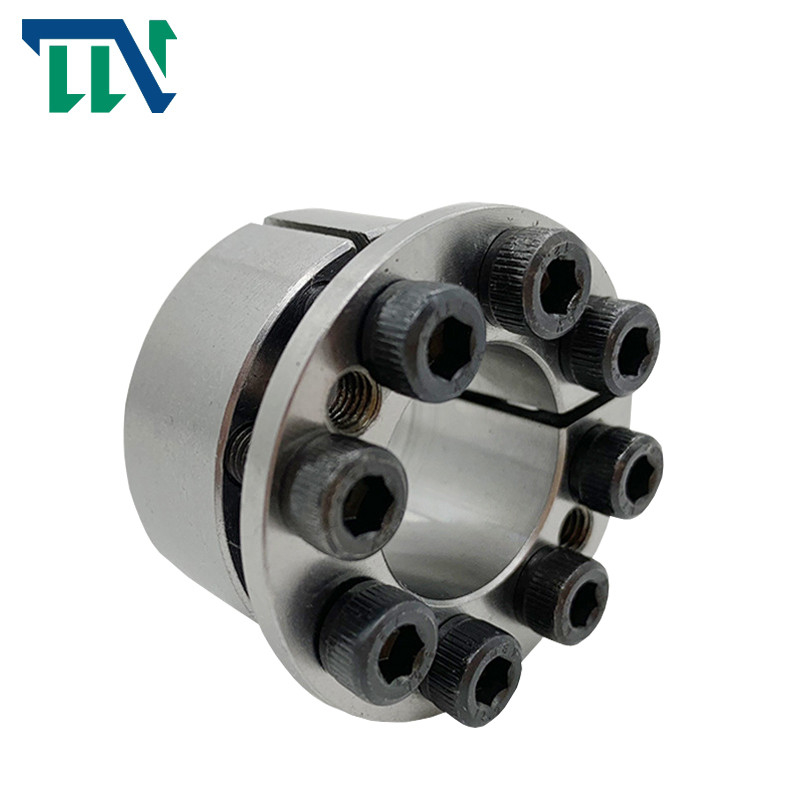

Thiết bị khóa không cần chìa khóa Z16 Kẹp lắp ráp khóa nguồn để in
Tính năng sản phẩm
|
Mô hình
|
Phần tử khóa Z16
|
|
|
Kích thước đường đua bên trong (mm)
|
20-600mm
|
|
|
Kích thước đường đua bên ngoài (mm)
|
47-710mm
|
|
|
Độ dày (mm)
|
23-113mm
|
|
|
TRỌNG LƯỢNG (kg)
|
0,25-104kg
|
|
Mục đích chính của ống nối mở rộng là thay thế chức năng của các trục và các phím đơn, để nhận ra mối liên hệ giữa các bộ phận (chẳng hạn như bánh răng, bánh đà, ròng rọc, v.v.) và trục để truyền tải.
Khi nó được sử dụng, thông qua hoạt động của bu lông cường độ cao, một lực giữ rất lớn được tạo ra giữa vòng trong và trục, và giữa vòng ngoài và trục.Khi chịu tải trọng, mômen xoắn, lực dọc trục hoặc tải trọng tổng hợp của cả hai được truyền bởi áp suất tổng hợp của
ống bọc giãn nở và các bộ phận và lực ma sát đi kèm.
Phương pháp cài đặt
1. Đầu tiên, lau sạch bề mặt của cụm khóa và bề mặt khớp của bộ phận được kết nối, sau đó bôi đều một lớp dầu bôi trơn mỏng (không có chất phụ gia molypden disulfide hoặc silicon).
2. Đẩy bộ phận được kết nối lên trục để làm cho nó đạt đến vị trí được chỉ định trong thiết kế.Lắp cụm khóa nới lỏng bu lông vào không gian kết nối một cách trơn tru để ngăn chặn độ nghiêng của bộ phận được kết nối, sau đó siết chặt bu lông bằng tay.
3. Cờ lê mô-men xoắn sẽ được sử dụng để khóa các bu lông lắp ráp.Siết chặt các bu lông theo đường chéo, chéo và đều, và thực hiện theo các bước: (1) siết chặt với giá trị 1 / MA;(2) Thắt chặt với giá trị 1 / 2mA;(3) Thắt chặt với giá trị Ma;(4) Kiểm tra tất cả các bu lông có giá trị Ma.
Thông số sản phẩm
|
Đường kính
|
Tải trọng định mức
|
重量 G (Kg)
|
|||||||
|
d
|
D
|
L1
|
L2
|
L3
|
L4
|
L5
|
Ft
|
Mt
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0,28
|
28
|
0,26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0,31
|
28
|
0,25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0,34
|
28
|
0,28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0,35
|
28
|
0,3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0,52
|
37
|
0,32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0,56
|
37
|
0,31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0,74
|
42
|
0,34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0,93
|
46
|
0,38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1.56
|
69
|
0,64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0,69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2,4
|
86
|
0,75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2,6
|
86
|
0,8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3,4
|
104
|
0,85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4.8
|
137
|
1.56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5,15
|
137
|
1,65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6,05
|
151
|
1,73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1.83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7.4
|
164
|
1,91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7.8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10.3
|
207
|
2,68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11.4
|
207
|
2,9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15,8
|
263
|
3.1
|
|
130
|
1 80
|
38
|
33
|
43
|
55
|
5
|
19,5
|
301
|
4,25
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4,5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25.4
|
338
|
4.8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6,8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41,8
|
464
|
7.1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51.4
|
541
|
9,6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12,7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13,8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14,8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22,2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23,6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33.4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35.3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51,5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53,8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56.3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74,8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77,8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91,6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94,7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97,9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
