Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng CKS
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
CKS Hai chiều Wedge Ovrrunning Clutch cho máy in bàn chải |
Vật chất: |
Thép chịu lực GCR 15 |
Gõ phím: |
Vòng bi hai cách |
Kích thước mặt bích: |
70-160mm |
Mô-men xoắn (Nm）: |
20-300 Nm |
Trọng lượng (Kg): |
107 |
Kích thước lỗ khoan (mm): |
10-45 |
Tên: |
CKS Hai chiều Wedge Ovrrunning Clutch cho máy in bàn chải |
Vật chất: |
Thép chịu lực GCR 15 |
Gõ phím: |
Vòng bi hai cách |
Kích thước mặt bích: |
70-160mm |
Mô-men xoắn (Nm）: |
20-300 Nm |
Trọng lượng (Kg): |
107 |
Kích thước lỗ khoan (mm): |
10-45 |

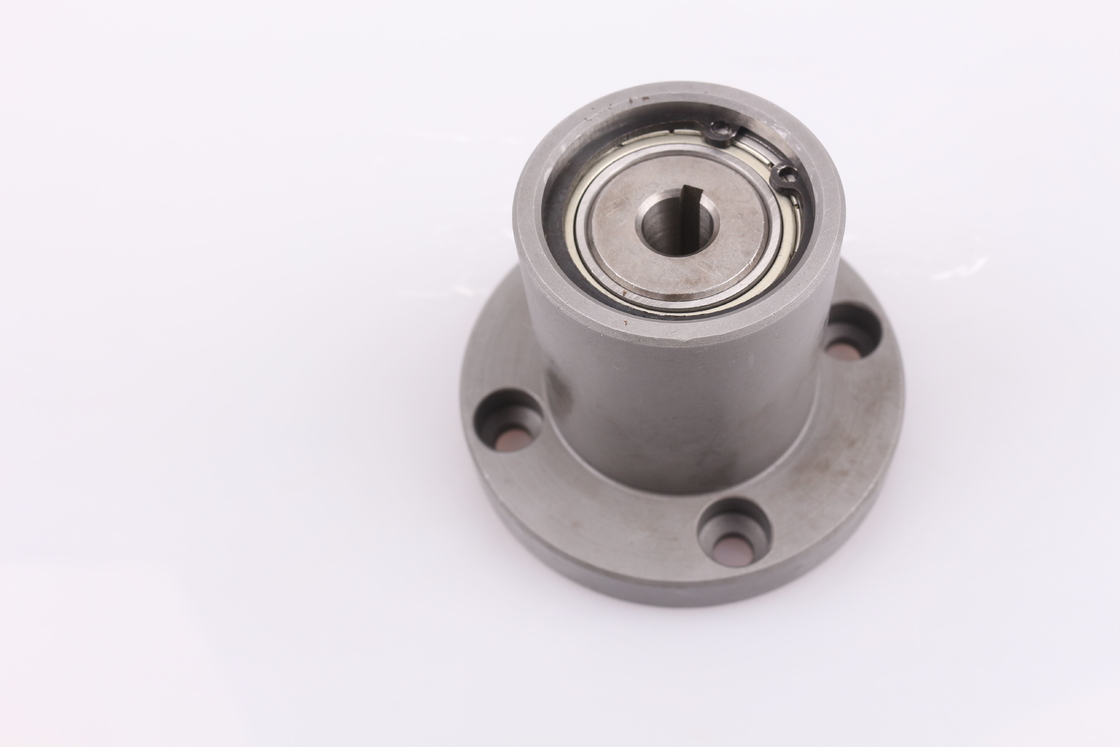

CKS Hai chiều Wedge Ovrrunning Clutch cho máy in bàn chải
Giới thiệu sản xuất
CKS là ly hợp hình trứng hai chiều SPRAG TYPE;
Làm ứng dụng BACKSTOP;
Thường được sử dụng trên máy in, máy đóng gói, máy nâng, máy móc vận chuyển nâng hạ, v.v.
Bộ ly hợp quá dao nêm hai chiều kiểu CKS có một lỗ trục ở một đầu nối với trục dẫn động và một lỗ trục ở đầu kia nối với trục dẫn động.Khi vòng ngoài không chuyển động và trục dẫn động quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ thì trục dẫn động cũng quay đồng bộ.Khi trục dẫn động bị tác động của mômen xoắn bên ngoài, nó không thể quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.Nó thường được kết hợp với cặp trục vít me bi hoặc các bộ phận khác, như một cơ cấu chống đảo chiều, và cũng có thể được sử dụng một mình để truyền định vị, truyền mô-men xoắn hoặc mô-men cắt.Nó được sử dụng trong truyền động cơ khí của máy in, máy đóng gói, máy nâng và vận chuyển, các thiết bị phi tiêu chuẩn khác nhau và băng thử
Thông số sản phẩm
| Mô hình | Kích thước ly hợp | Kích thước mặt bích |
Mô-men xoắn sức chứa |
||||||||||
| d | D | T | C | b1 | t1 | D1 | D2 | D3 | H | h | d1 | (Nm) | |
| CKS70 (42) X58-10 | 10 | 32 | 51 | 20 | 3 | 1,4 | 70 | 55 | 42 | 58 | 11 | 6,5 | 20 |
| CKS75 (45) X58-10 | 10 | 35 | 52 | 20 | 3 | 1,4 | 75 | 60 | 45 | 58 | 11 | 6,5 | 20 |
| CKS75 (45) X58-12 | 12 | 35 | 51 | 20 | 4 | 1,8 | 75 | 60 | 45 | 58 | 11 | 6,5 | 20 |
| CKS75 (45) X58-15 | 15 | 35 | 51 | 20 | 3 | 1,4 | 75 | 60 | 45 | 58 | 11 | 6,5 | 20 |
| CKS95 (57) X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS105 (62) X78-20 | 20 | 52 | 70 | 27 | 6 | 2,8 | 105 | 84 | 62 | 78 | 16 | 10,5 | 100 |
| CKS115 (74) X78-20 | 20 | 62 | 70 | 27 | 6 | 3,3 | 115 | 95 | 74 | 78 | 16 | 10,5 | 100 |
| CKS115 (74) X78-25 | 25 | 62 | 80 | 32 | số 8 | 3,3 | 115 | 95 | 74 | 88 | 16 | 10,5 | 120 |
| CKS125 (84) X100- 30 | 30 | 72 | 90 | 37 | số 8 | 3,3 | 125 | 105 | 84 | 100 | 16 | 10,5 | 150 |
| CKS132 (88) X100-30 | 30 | 75 | 90 | 35 | số 8 | 3,3 | 132 | 110 | 84 | 100 | 16 | 10,5 | 150 |
| CKS145 (94) X110-35 | 35 | 80 | 100 | 40 | 10 | 3,3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS155 (102) X110-40 | 40 | 85 | 100 | 40 | 12 | 3,3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS160 (108) X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
