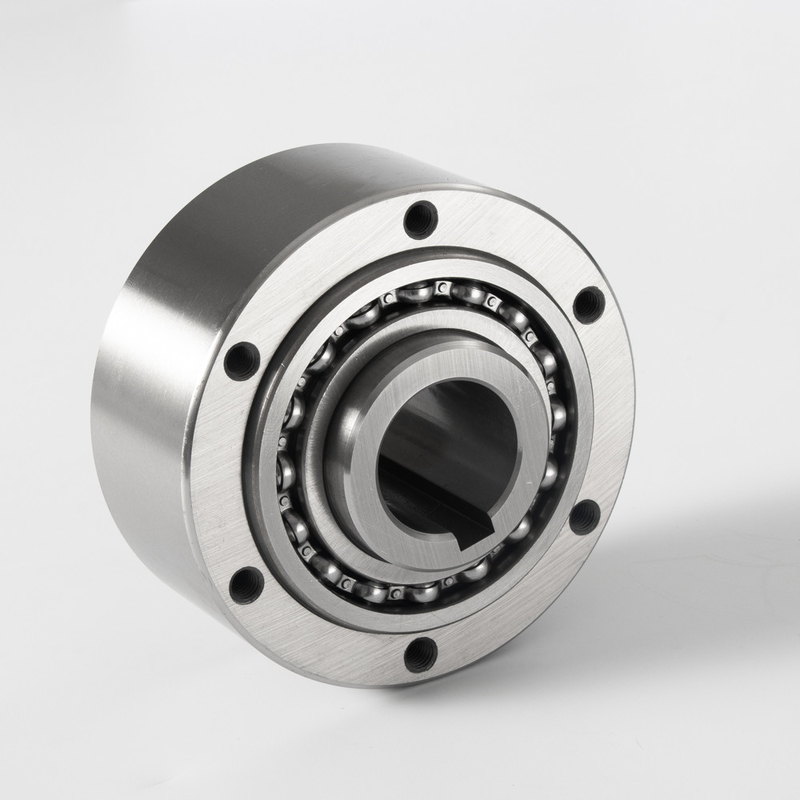

NFR 25 30 60 Vòng bi ly hợp con lăn một chiều Sprag

Vòng bi ly hợp con lăn NFR Loại ly hợp một chiều

Giới thiệu sản xuất

Vòng bi lăn hình trụ một dãy là vòng bi có thể tách rời, dễ lắp đặt và tháo rời, cả hai vòng có thể được lắp chặt và đường tiếp xúc được sửa đổi giữa con lăn và rãnh có thể làm giảm sự tập trung ứng suất.

loại cơ bản
Các loại ổ lăn hình trụ được chia theo dạng sườn của chúng.
Vòng bi kiểu NU có hai đường gân ở vòng ngoài và không có gân ở vòng trong.Vòng trong của ổ trục kiểu N có hai đường gân, và vòng ngoài không có đường gân.
Các ổ lăn hình trụ NU và N được sử dụng cho đầu nổi.Chúng là những vòng bi có thể tách rời để dễ dàng lắp và tháo, đồng thời cả vòng trong và vòng ngoài đều có thể được lắp chặt.
Vòng bi lăn hình trụ kiểu NJ có hai gân ở vòng ngoài và một gân duy nhất ở vòng trong, có thể chịu lực dọc trục theo một hướng.
Vòng bi lăn hình trụ kiểu NUP được sử dụng cho các đầu cố định và có thể chịu được lực dọc trục theo cả hai hướng.Vòng ngoài của loại vòng bi này có hai gân, và vòng trong có một sườn cố định và một sườn di động.Một ổ lăn hình trụ kiểu NJ và một vòng góc HJ tạo thành ổ trục cuối cố định tương tự như kiểu NUP.Loại ổ lăn hình trụ nâng cao có thể chịu được tải trọng lớn, và thiết kế cơ bản của nó là dòng 2E, 22E, 23E.Con lăn của chúng được thiết kế để chịu tải tối đa.

Vòng bi
Loại khe hở xuyên tâm cơ bản của ổ lăn hình trụ một dãy là loại thông thường.Vòng bi có hậu tố C3 (khe hở xuyên tâm lớn hơn khe hở nhóm bình thường) hoặc vòng bi có hậu tố C4 (khe hở hướng tâm lớn hơn nhóm C3) được cung cấp theo yêu cầu.trung tâm
Các đường tiếp xúc của con lăn và mương được sửa chữa trong các ổ lăn hình trụ làm giảm sự tập trung ứng suất.Điều này cho phép một số lệch hướng.Góc lệch cho phép của ổ lăn hình trụ một dãy lên đến 4 °.

Vòng bi lăn hình trụ
Các phần tử lăn là các ổ lăn hướng tâm với các con lăn hình trụ.Vòng bi lăn hình trụ Con lăn hình trụ và mương là những vòng bi tiếp xúc tuyến tính.Khả năng chịu tải, chủ yếu chịu tải trọng hướng tâm.Ma sát giữa phần tử lăn và sườn của vòng nhỏ, thích hợp cho chuyển động quay ở tốc độ cao.Tùy theo vòng có gân hay không, nó có thể được chia thành vòng bi hàng đơn như NU, NJ, NUP, N, NF và vòng bi hàng đôi như NNU và NN.Vòng bi là một kết cấu trong đó vòng trong và vòng ngoài có thể tách rời nhau.Vòng bi lăn hình trụ không có gân ở vòng trong hoặc vòng ngoài, vòng trong và vòng ngoài có thể chuyển động so với hướng trục nên có thể dùng làm ổ trục tự do.Vòng bi lăn hình trụ với các đường gân kép ở một bên của vòng trong và vòng ngoài và một sườn đơn ở phía bên kia của vòng có thể chịu được một mức độ tải trọng dọc trục nhất định theo một phương.Nói chung, lồng dập bằng thép hoặc lồng quay bằng hợp kim đồng được sử dụng.Tuy nhiên, cũng có một phần việc sử dụng lồng tạo hình bằng polyamide.

Các tính năng của ổ lăn hình trụ:
1. Con lăn và mương tiếp xúc theo đường thẳng hoặc tiếp xúc theo đường cắt, khả năng chịu lực hướng tâm lớn, thích hợp để chịu tải trọng lớn và tải trọng va đập.
2. Hệ số ma sát nhỏ, thích hợp với tốc độ cao, tốc độ giới hạn gần bằng với ổ bi rãnh sâu.
3. Loại N và loại NU có thể di chuyển theo trục, có thể thích ứng với sự thay đổi vị trí tương đối giữa trục và vỏ do giãn nở nhiệt hoặc lỗi lắp đặt, và có thể được sử dụng làm giá đỡ cuối tự do.
4. Các yêu cầu gia công đối với trục hoặc lỗ ngồi là cao.Sau khi ổ trục được lắp đặt, độ võng tương đối của trục vòng ngoài cần được kiểm soát chặt chẽ để tránh tập trung ứng suất tiếp xúc.
5. Vòng trong hoặc vòng ngoài có thể được tách rời để dễ dàng lắp đặt và tháo gỡ.

Công dụng chính: Động cơ điện cỡ lớn và vừa, đầu máy, trục quay máy công cụ, động cơ đốt trong, máy phát điện, tua bin khí, hộp giảm tốc, máy cán, sàng rung, máy móc vận chuyển và nâng hạ.
Đặc điểm của ổ lăn hình trụ (ổ lăn một dãy hình trụ ngắn): Ổ lăn hình trụ thường chỉ chịu lực hướng tâm.So với các ổ bi có cùng kích thước, khả năng chịu lực hướng tâm tăng lên 1,5-3 lần, có độ cứng tốt, chịu va đập. trục gây ra dịch chuyển trục do giãn dài nhiệt và các phụ kiện máy cần có ổ trục riêng để lắp đặt và tháo rời.Vòng bi lăn hình trụ chủ yếu được sử dụng cho các động cơ lớn, trục quay máy công cụ, trục đỡ phía trước và phía sau của động cơ, giá đỡ trục hộp xe lửa và ô tô chở khách, trục khuỷu động cơ diesel, hộp số máy kéo ô tô, v.v.
