Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng MDEU
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Bộ ly hợp một chiều loại con lăn MDEU với tốc độ thấp |
Vật chất: |
Thép chịu lực GCR 15 |
Tối đa Chạy quá tốc độ (r / min): |
600-200 |
Mô-men xoắn (Nm）: |
70-230 |
Trọng lượng (Kg): |
0,52-9,7 |
Kích thước lỗ khoan (mm): |
15-80 |
Tên: |
Bộ ly hợp một chiều loại con lăn MDEU với tốc độ thấp |
Vật chất: |
Thép chịu lực GCR 15 |
Tối đa Chạy quá tốc độ (r / min): |
600-200 |
Mô-men xoắn (Nm）: |
70-230 |
Trọng lượng (Kg): |
0,52-9,7 |
Kích thước lỗ khoan (mm): |
15-80 |

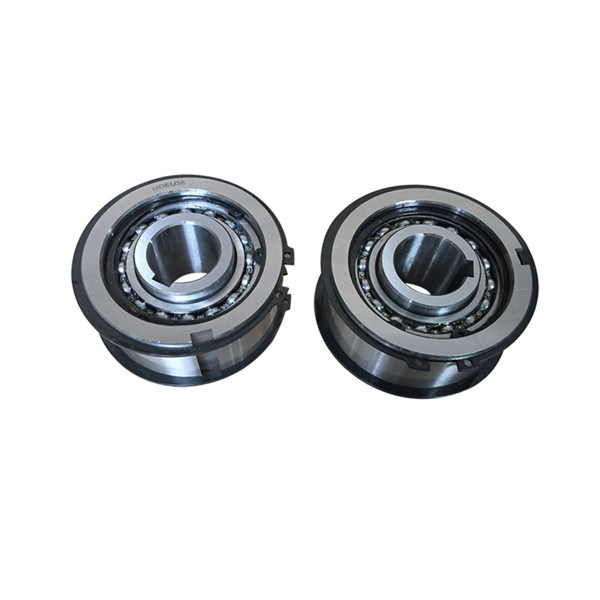

Bộ ly hợp một chiều loại con lăn MDEU với tốc độ thấp
Giới thiệu sản xuất
Ly hợp cam là thiết bị chính xác khóa các đường đua bên trong và bên ngoài, thông qua hoạt động nêm của cam, để truyền mô-men xoắn theo một hướng quay;và chạy qua theo hướng ngược lại.Các đơn vị này thường được gọi là vòng đệm tự do, vòng đệm, vòng tua máy, vòng quay lùi hoặc ly hợp một chiều, tùy thuộc vào ứng dụng của chúng.
Dòng ly hợp MDEU là kiểu dáng của Châu Âu.Vòng bi là không cần thiết do cấu tạo cam và con lăn.Dễ dàng lắp đặt cho bánh xích, ròng rọc hoặc bánh răng bằng cách sử dụng Spirolox trên vòng đua bên ngoài.Điều này cho phép loại bỏ mặt bích cho đĩa xích, ròng rọc hoặc bánh răng, lý tưởng cho các ứng dụng công suất trung bình.
Ly hợp một chiều là thiết bị cơ khí hiệu quả sử dụng sự khác biệt về hướng quay của trục và tốc độ quay để ngăn chặn quay ngược và đảm bảo an toàn.Để tạo ra ly hợp một chiều đáng tin cậy hơn, các kỹ sư đã dành nhiều năm để phát triển và cải tiến ly hợp, từ loại chân vịt đơn giản, đến loại bánh cóc và loại con lăn, và sau đó đỉnh cao là Ly hợp cam, đã trở thành xu hướng chủ đạo.
| Mục | MDEU25 |
| Vật chất | GCr15 |
| Đường kính lỗ khoan. | 25 mm |
| Đường kính ngoài. | 40 mm |
| Chiều rộng | 42 mm |
| Công suất mô-men xoắn | 230 Nm |
| Cân nặng | 1,1 kg |
| Bưu kiện | Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn |
Thông số sản phẩm
Mô hình |
Mô-men xoắn Sức chứa (N @ m) |
Tối đa Overrunning (r / phút) Cuộc đua bên trong |
Tối đa Lập chỉ mục (chu kỳ / phút) |
Max.Radial Tải khi Overrunning (N) |
Chán Kích thước (H7) |
Chủng tộc bên trong Keyway |
Một |
B (h7) |
C |
D |
E |
F |
G |
H |
Tôi |
Cuộc đua bên ngoài Keyway |
Cân nặng ( Kilôgam ) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2,3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2,8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0,8 | 6x3,5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3,3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0,8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3,3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1,7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3,3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3,3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2,7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3,8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5,5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3,8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5,5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4,3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1,5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4,4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1,5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4,9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1,5 | 20x7,5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5,4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1,5 | 22x9 | 9,7 |
Gắn ví dụ:
