Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GR 40 * 51
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Trọng lượng: |
85g |
Tên: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Trọng lượng: |
85g |

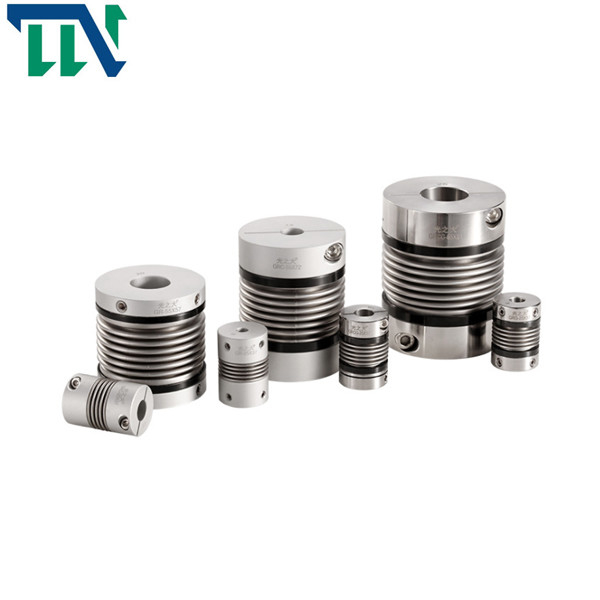

GR40X51 M5 Trục khớp nối trục vít bằng nhôm cho máy CNC
Giơi thiệu sản phẩm
Phần tử đàn hồi của khớp nối ống thổi là ống thổi kim loại chính xác, được chia thành loạt linh hoạt và loạt cứng.Dòng linh hoạt có độ đàn hồi cao và thường được sử dụng trong các trường hợp vi mô như bộ mã hóa và cảm biến.Loạt cứng chủ yếu được sử dụng trong động cơ servo, máy công cụ CNC (trung tâm gia công) và các trường hợp khác.
Tính năng sản phẩm
1. Khớp nối ống thổi không có khe hở và độ nhạy cao
2. Độ đàn hồi cao, bảo vệ thiết bị tốt hơn
3. Nó có thể hấp thụ rung động và bù trừ các độ lệch xuyên tâm, góc và trục cùng một lúc
4. Chống vết dầu và chống ăn mòn mạnh
5. Độ cứng xoắn, đặc tính quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ hoàn toàn giống nhau
6. Thường được sử dụng trong máy công cụ CNC, đĩa chỉ mục và máy móc công nghiệp khác
Thông số sản phẩm
Bản vẽ sản phẩm
Kích thước sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LI | L2 | L3 | N | F | M | siết chặt mô-men xoắn vít (NM) |
| GR-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | số 8 | 13,5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2,8 | 12 | 18 | 3.5 | M3 | 0,7 |
| GR-22,5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2,8 | 12.3 | 20,2 | 4,5 | M4 | 1,7 |
| GR-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20,2 | 4,5 | M4 | 1,7 |
| GR-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | số 8 | 4 | 18 | 27,2 | 5.5 | M5 | 4 |
| GR-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34,5 | 5.5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51,9 | 6,25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 8.9 | M6 | 7 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7.9x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | số 8 |
| GR-20x32 | 1,5 | 0,1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22,5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6,2x10-6 | 22 | ||
| GR-25x37 | 2.0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6,7x10-6 | 30 | ||
| GR-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6.4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2,8x10-5 | 170 | ||
| GR-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2.3x10-5 | 280 |
