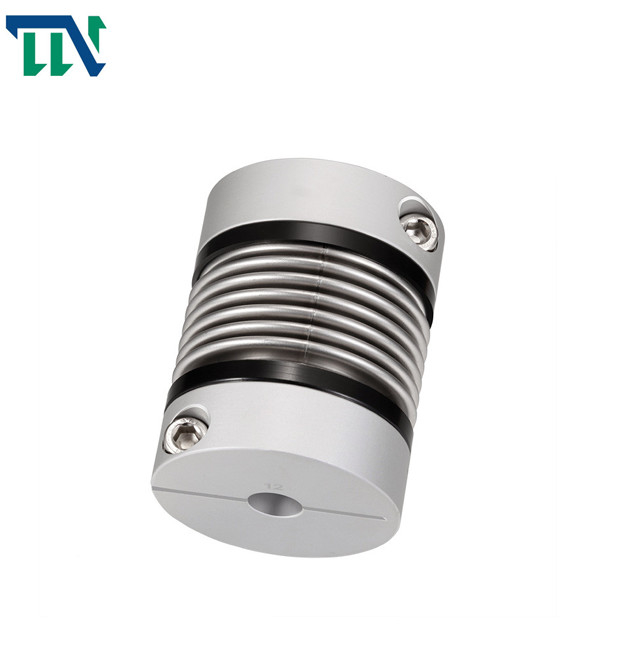

Khớp nối trục kẹp ống thép có bước cho bộ mã hóa
Giơi thiệu sản phẩm
Khớp nối ống thổi sử dụng ống có thành mỏng gấp nếp (ống thổi) để hàn trực tiếp hoặc liên kết với hai nửa khớp nối để truyền chuyển động.Khớp nối có ưu điểm là kết cấu đơn giản, kích thước tổng thể nhỏ, gia công lắp đặt thuận tiện và độ chính xác truyền động cao.Nó chủ yếu được sử dụng trong máy móc chính xác công suất nhỏ và cơ chế điều khiển yêu cầu cấu trúc nhỏ gọn và độ chính xác truyền cao.
Phần tử đàn hồi của khớp nối ống thổi là ống thổi kim loại chính xác, được chia thành loạt linh hoạt và loạt cứng.Dòng linh hoạt có độ đàn hồi cao và thường được sử dụng trong các trường hợp vi mô như bộ mã hóa và cảm biến.Loạt cứng chủ yếu được sử dụng trong động cơ servo, máy công cụ CNC (trung tâm gia công) và các trường hợp khác.
Tính năng sản phẩm
> Vật liệu là hợp kim nhôm, và ống thổi ở giữa được làm bằng thép không gỉ với khả năng chống ăn mòn tuyệt vời
> Hàn laser được sử dụng giữa ống thổi và ống bọc trục, không có khe hở quay, thích hợp để quay thuận và quay ngược
> Cấu trúc ống thổi có thể bù trừ hiệu quả độ lệch xuyên tâm, góc và trục
> Được thiết kế cho động cơ bước động cơ servo
> Phương pháp xiết vít kẹp
Thông số sản phẩm
Bản vẽ sản phẩm
Kích thước sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | siết chặt mô-men xoắn vít (NM) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | số 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2,8 | 12 | 18 | 3.5 | M3 | 1,5 |
| GRC-22,5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2,8 | 12.3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | số 8 | 4 | 18 | 27,2 | 5.5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | số 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2,2x10-6 | 13 | ||
| GRC-22,5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6,5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6,9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3,6x10-5 | 380 |
