Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: Dòng GR
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục dưới |
Kết cấu: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tên: |
Khớp nối trục dưới |
Kết cấu: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |

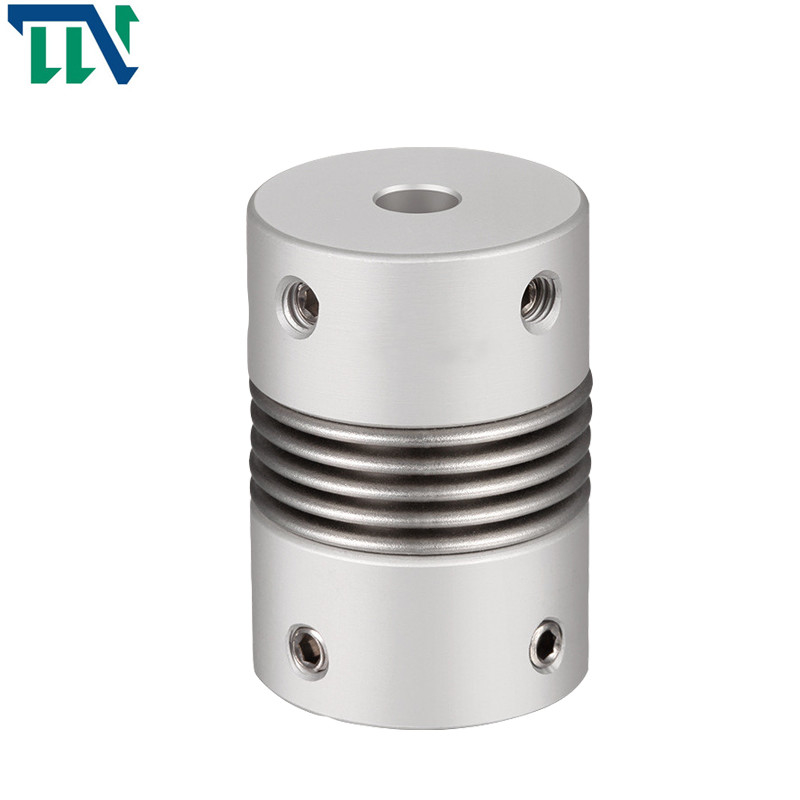

Ống nối hợp kim nhôm khớp nối vít để khởi động động cơ
Giơi thiệu sản phẩm
Tính năng sản phẩm
> Vật liệu là hợp kim nhôm, và ống thổi ở giữa được làm bằng thép không gỉ với khả năng chống ăn mòn tuyệt vời
> Hàn laser được sử dụng giữa ống thổi và ống bọc trục, không có khe hở quay, thích hợp để quay thuận và quay ngược
> Cấu trúc ống thổi có thể bù trừ hiệu quả độ lệch xuyên tâm, góc và trục
> Được thiết kế cho động cơ bước động cơ servo
> Phương pháp thắt chặt của vít định vị
Thông số sản phẩm
Bản vẽ sản phẩm
Kích thước sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | LI | L2 | L3 | N | F | M | siết chặt mô-men xoắn vít (NM) |
| GR-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | số 8 | 13,5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2,8 | 12 | 18 | 3.5 | M3 | 0,7 |
| GR-22,5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2,8 | 12.3 | 20,2 | 4,5 | M4 | 1,7 |
| GR-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20,2 | 4,5 | M4 | 1,7 |
| GR-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | số 8 | 4 | 18 | 27,2 | 5.5 | M5 | 4 |
| GR-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34,5 | 5.5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51,9 | 6,25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 8.9 | M6 | 7 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7.9x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | số 8 |
| GR-20x32 | 1,5 | 0,1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22,5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6,2x10-6 | 22 | ||
| GR-25x37 | 2.0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6,7x10-6 | 30 | ||
| GR-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6.4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2,8x10-5 | 170 | ||
| GR-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2.3x10-5 | 280 |
