Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GRC 55 * 72
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Các thùng bằng vận chuyển đường biển hoặc bằng đường hàng không
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
0,38kg |
Tên: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
0,38kg |

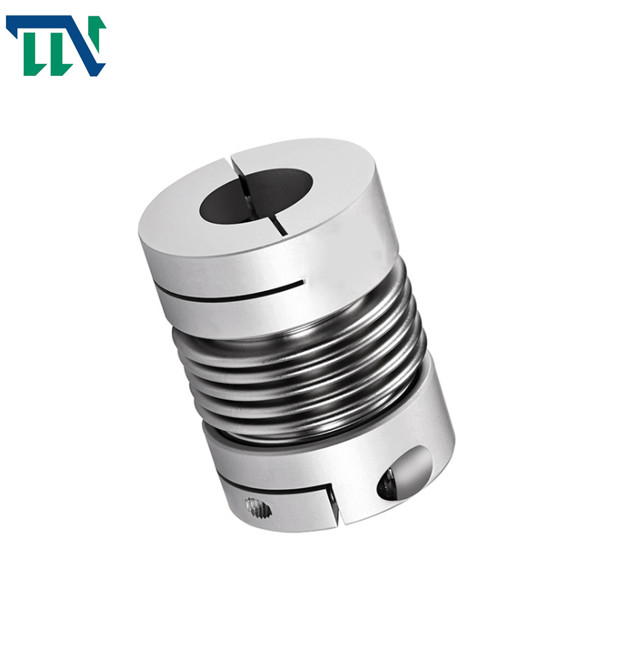

Ống thép kẹp khớp nối trục được thực hiện cho bộ mã hóa
Thông số sản phẩm
Bản vẽ sản phẩm
Kích thước sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | siết chặt mô-men xoắn vít (NM) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | số 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2,8 | 12 | 18 | 3.5 | M3 | 1,5 |
| GRC-22,5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2,8 | 12.3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | số 8 | 4 | 18 | 27,2 | 5.5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | số 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2,2x10-6 | 13 | ||
| GRC-22,5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6,5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6,9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3,6x10-5 | 380 |
Giơi thiệu sản phẩm
Khớp nối ống thổi sử dụng ống có thành mỏng gấp nếp (ống thổi) để hàn trực tiếp hoặc liên kết với hai nửa khớp nối để truyền chuyển động.Khớp nối có ưu điểm là kết cấu đơn giản, kích thước tổng thể nhỏ, gia công và lắp đặt thuận tiện, truyền động có độ chính xác cao.Nó chủ yếu được sử dụng trong máy móc chính xác công suất nhỏ và cơ chế điều khiển yêu cầu cấu trúc nhỏ gọn và độ chính xác truyền cao.Thành ống mỏng và đồng đều của khớp nối ống thổi làm cho nó tạo ra tải trọng chịu lực rất thấp, duy trì số lượng không đổi của mỗi điểm quay, không giống như các khớp nối khác phá hủy điểm tải cao và điểm tải thấp của chu kỳ, và duy trì độ cứng khi chịu tải mô-men xoắn .Đối với các trường hợp bị ăn mòn, Công ty TNHH khớp nối Wansheng có thể cung cấp khớp nối ống thổi với ống bọc trục bằng thép không gỉ, nhưng điều này làm tăng trọng lượng và giảm ưu điểm hiệu suất của loại khớp nối này
Phần tử đàn hồi của khớp nối ống thổi là ống thổi kim loại chính xác, được chia thành loạt linh hoạt và loạt cứng.Dòng linh hoạt có độ đàn hồi cao và thường được sử dụng trong các trường hợp vi mô như bộ mã hóa và cảm biến.Loạt cứng chủ yếu được sử dụng trong động cơ servo, máy công cụ CNC (trung tâm gia công) và các trường hợp khác
