Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: LMD 5
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Mô hình: |
Khớp nối trục LMS Plum |
Sự bảo đảm: |
12 tháng |
Kích thước lỗ khoan: |
25-45mm |
Chiều dài: |
50mm |
trọng lượng: |
0,0135kg |
RPM: |
5000 |
Mô hình: |
Khớp nối trục LMS Plum |
Sự bảo đảm: |
12 tháng |
Kích thước lỗ khoan: |
25-45mm |
Chiều dài: |
50mm |
trọng lượng: |
0,0135kg |
RPM: |
5000 |

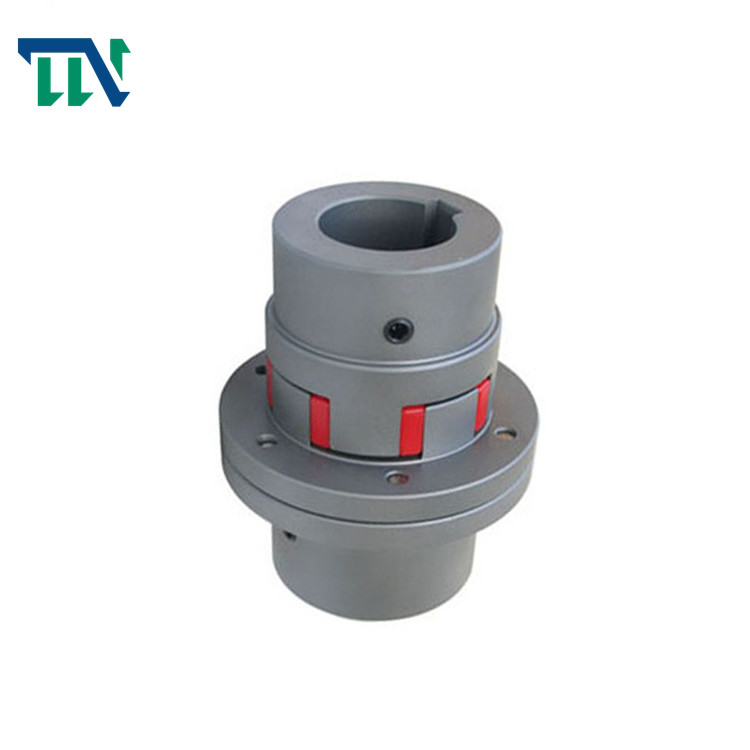

LMD5 Khớp nối trục Plum Khớp nối đàn hồi mặt bích đơn linh hoạt cho máy bơm
Tính năng sản phẩm
Khớp nối Plum là loại khớp nối được sử dụng rộng rãi hay còn gọi là khớp nối vuốt, được cấu tạo bởi hai đĩa vuốt kim loại và một thân đàn hồi.Hai đĩa vuốt kim loại nói chung là thép 45-gauge, nhưng hợp kim nhôm cũng rất hữu ích khi cần tải nhạy.
Khớp nối hoa mận có cấu tạo đơn giản, không cần bôi trơn, dễ bảo dưỡng, dễ kiểm tra, không cần bảo dưỡng, có thể chạy liên tục trong thời gian dài.Các phần tử đàn hồi polyurethane có độ bền cao chịu mài mòn và chịu dầu, có khả năng chịu lực lớn, tuổi thọ lâu dài và an toàn và đáng tin cậy.Làm việc ổn định và đáng tin cậy, có đặc tính giảm rung, đệm và cách điện tốt.Có khả năng bù hướng trục, xuyên tâm và góc lớn.Cấu trúc đơn giản, kích thước xuyên tâm nhỏ, trọng lượng nhẹ, mômen quán tính nhỏ, thích hợp cho các trường hợp tốc độ trung bình và cao.
Tính năng chính
1. Kết nối chất đàn hồi trung gian
2. Có thể hấp thụ rung động, bù lệch hướng tâm, góc và trục
3. Khả năng chống dầu và cách điện
4. Đặc điểm quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ hoàn toàn giống nhau
5. Cố định bằng vít định vị
Phạm vi áp dụng
Khớp nối Plum được sử dụng rộng rãi trong máy công cụ CNC, máy tiện CNC, trung tâm gia công, máy khắc, máy phay CNC, cồng máy tính, máy luyện kim, máy khai thác mỏ, máy dầu khí, máy hóa chất, máy nâng hạ, máy vận tải, máy công nghiệp nhẹ, máy dệt , máy bơm, quạt, v.v.
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối quả mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có hệ thống quản lý chất lượng khoa học và hoàn chỉnh.
Chúng tôi có thể sản xuất nhiều kiểu khớp nối sao và nhiều loại khác nhau của hàng chục loại khác nhau.Công ty đảm nhận thiết kế và sản xuất các loại khớp nối phi tiêu chuẩn khác nhau.Thời gian xây dựng ngắn (thời gian sản xuất từ 4-7 ngày), chất lượng đáng tin cậy, giá cả hợp lý, thay thế hoàn hảo cho hàng nhập khẩu, đủ hàng tồn kho và luôn có sẵn sản phẩm.
Thông số sản phẩm
| Gõ phím | Mô-men xoắnTn / N · m | RPM[n] / r · phút-1 | Kích thước lỗ khoan d1, d2, dz |
L | L0 | D | D1 | Gõ phím | m / kg | I / kg · m2 | |
| Độ cứng | |||||||||||
| a (HA) | b (HD) | ||||||||||
| 80 ± 5 | 60 ± 5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0,00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101,5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0,0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0,0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0,005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138,5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0,0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10,768 | 0,0329 |
| LMD7 | 630 | 1120 | 3700 | 35 *, 38 *, 40 *, 42 *, 45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0,0581 |
| LMD8 | 1120 | 2240 | 3100 | 45 *, 48 *, 50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22,717 | 0,1175 |
| LMD9 | 1800 | 3550 | 2800 | 50 *, 55 *, 56 *, 60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0,233 |
| LMD10 | 2800 | 5600 | 2500 | 60 *, 63 *, 65 *, 70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0,459 |
| LMD11 | 4500 | 9000 | 2200 | 70 *, 71 *, 75 *, 80 *, 85 *, 90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0,977 |
| LMD12 | 6300 | 12500 | 1900 | 80 *, 85 *, 90 *, 95 *, 100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115,53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90 *, 95 *, 100 *, 110 *, 120 *, 125 *, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161,79 | 3,366 |
| LMD14 | 12500 | 25000 | 1500 | 100 *, 110 *, 120 *, 125 *, 130 *, 140 *, 150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
