Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: loạt BB
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Ly hợp vòng bi một chiều BB |
Vật liệu: |
Thép chịu lực GCr15 |
Kiểu: |
Vòng bi một chiều |
tốc độ vượt quá: |
3600-1800 |
Mô-men xoắn (Nm）: |
29-260 Nm |
Kích thước lỗ khoan: |
32,6-71mm |
Cân nặng (KG): |
50-400 |
Tên: |
Ly hợp vòng bi một chiều BB |
Vật liệu: |
Thép chịu lực GCr15 |
Kiểu: |
Vòng bi một chiều |
tốc độ vượt quá: |
3600-1800 |
Mô-men xoắn (Nm）: |
29-260 Nm |
Kích thước lỗ khoan: |
32,6-71mm |
Cân nặng (KG): |
50-400 |

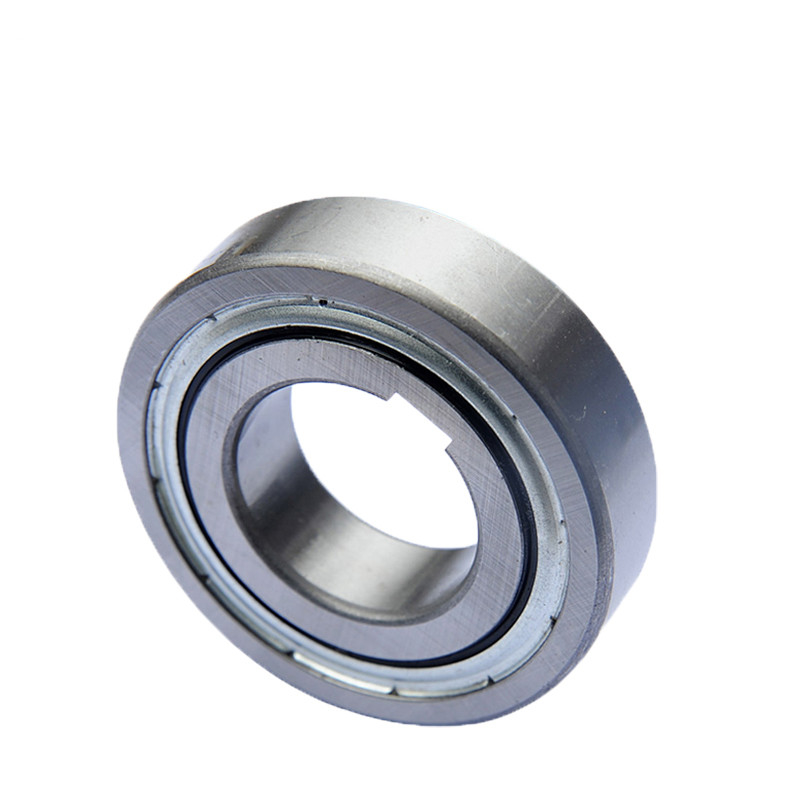

Vòng bi ly hợp cam một chiều BB Series Sprag Backstop Freewheel Clutch
giới thiệu sản xuất
1. Ly hợp vòng bi một chiều dòng BB được thiết kế để lắp đặt phù hợp với báo chí.
2.Bộ ly hợp BB, BB-1K và BB-2K, ổ trục được hỗ trợ và cung cấp mỡ có lớp đệm chống bụi
chống lại các hạt từ 0,25mm trở lên, trong khi BB-2GD và BB-2GD-1K ly hợp, rộng hơn 5mm so với tiêu chuẩn
Dòng BB, có miếng đệm môi đặc biệt để bảo vệ hiệu quả chống lại mọi loại bụi.
3. Sê-ri BB-2K-K có rãnh then ở cả rãnh trong và rãnh ngoài.
“-K” có nghĩa là chìa khóa được vận chuyển cùng với Cam Clutch.
4. Phải duy trì các kích thước giao thoa chính xác tại trục và vỏ để đạt được khả năng chịu lực tối đa
và hiệu suất ly hợp.
5. Tham khảo bảng trên trang tiếp theo để biết dung sai của trục và vỏ cho từng sê-ri.
6.Sê-ri Ly hợp ổ trục tự do một chiều BB-1K-K và BB-2GD 1K-K có rãnh then trên vòng đua bên trong.Các rãnh then, ngoại trừ kích thước 25, được sản xuất theo DIN 6885. 3, BB40-1K-K và BB40-2GD 1K-K được sản xuất theo DIN 6885. 1.
7. Mũi tên trên cuộc đua bên trong cho thấy hướng tham gia cuộc đua bên trong.
8. Để lắp ly hợp, hãy sử dụng dụng cụ ép có đường kính phù hợp để tạo lực ép đều trên toàn bộ bề mặt
của chủng tộc bên trong và bên ngoài.
9. Không đóng búa hoặc tác động lực khác lên bộ ly hợp.
10. Đảm bảo rằng vỏ có đủ độ bền để chịu được áp suất cần thiết cho việc lắp đặt phụ kiện báo chí
của Ly hợp.
11. Phạm vi nhiệt độ hoạt động: –30°C đến +100°C (Hãy tham khảo ý kiến của chúng tôi về nhiệt độ vượt quá phạm vi này).
Thông số sản phẩm
Kích thước và công suất:
| Người mẫu | mô-men xoắn Dung tích |
tối đa.chạy quá đà | Mô-men xoắn kéo (N·m) | MỘT | b |
C |
Đ. | r |
Trọng lượng (N) | Tải trọng mang | ||||||
|
chủng tộc bên trong |
Cuộc đua bên ngoài | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| n·m | r/phút | r/phút | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36.1 | 36,45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71.0 | 71,60 | 1.1 | 400 | 600 | 14500 | 11700 |
Ghi chú:Số kiểu được đánh dấu trên đường đua bên trong chỉ là “K” cho cả “1K” và “2K”.(Ví dụ: nhãn hiệu “BB25-K” cho cả hai
BB25-1K và BB25-2K)
Dung sai cho trục và nhà ở:
| Người mẫu | Đường kính trục. | Nhà ở Dia. | |
| BB15 | BB15-2GD | 15+0,023+0,012 | 35–0,012–0,028 |
| BB17 | BB17-2GD | 17+0,023+0,012 | 40–0,012–0,028 |
| BB20 | BB20-2GD | 20+0,028+0,015 | 47–0,012–0,028 |
| BB25 | BB25-2GD | 25+0,028+0,015 | 52–0,014–0,033 |
| BB30 | BB30-2GD | 30+0,028+0,015 | 62–0,014–0,033 |
| BB35 | BB35-2GD | 35+0,033+0,017 | 72–0.014–0.033 |
| BB40 | BB40-2GD | 40+0,033+0,017 | 80–0,014–0,033 |
|
Người mẫu |
Đường kính trục. | Nhà ở Dia. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0,008–0,028 | 35–0,012–0,028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0,008–0,028 | 40–0,012–0,028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0,010–0,031 | 47–0,012–0,028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0,010–0,031 | 52–0,014–0,033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0,010–0,031 | 62–0,014–0,033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0,012–0,037 | 72–0.014–0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0,012–0,037 | 80–0,014–0,033 |
| Người mẫu | Đường kính trục. | Nhà ở Dia. |
| BB15-2K-K | 15–0,008–0,028 | 35–0,018–0,002 |
| BB17-2K-K | 17–0,008–0,028 | 40–0,018–0,002 |
| BB20-2K-K | 20–0,010–0,031 | 47–0,022–0,003 |
| BB25-2K-K | 25–0,010–0,031 | 52–0,022–0,003 |
| BB30-2K-K | 30–0,010–0,031 | 62–0,022–0,003 |
| BB35-2K-K | 35–0,012–0,037 | 72–0,025–0,006 |
| BB40-2K-K | 40–0,012–0,037 | 80–0,025–0,006 |
Kích thước rãnh then và chốt:
| Người mẫu | b2js10 | t1 | t2 | b1js9 | t | chủng tộc bên trong Chìa khóa b×h×dài |
cuộc đua bên ngoài Chìa khóa b'× h' × chiều dài |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | － | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | － | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6,0 | 2,5 | 1.6 | — | — | — | — |
| BB20-2K-K | － | 3.0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8,0 | 3.6 | 1,5 | — | — | — | — |
| BB25-2K-K | － | 6,0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8,0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | － | 6,0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10,0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | － | 8,0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12,0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | － | 10,0 | 3 | 12x8x22 |
10x6x22 |
|||
