Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: dòng AA
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Vật liệu ổ trục Vòng bi ly hợp sê-ri AA |
Vật liệu: |
Thép chịu lực GCR 15 |
Kiểu: |
vòng bi một chiều |
Độ dày (mm): |
47-190 |
Mô-men xoắn (Nm）: |
17-5813 |
Cân nặng (KG): |
0,23-6 |
Kích thước lỗ khoan (mm): |
15-70 |
Tên: |
Vật liệu ổ trục Vòng bi ly hợp sê-ri AA |
Vật liệu: |
Thép chịu lực GCR 15 |
Kiểu: |
vòng bi một chiều |
Độ dày (mm): |
47-190 |
Mô-men xoắn (Nm）: |
17-5813 |
Cân nặng (KG): |
0,23-6 |
Kích thước lỗ khoan (mm): |
15-70 |

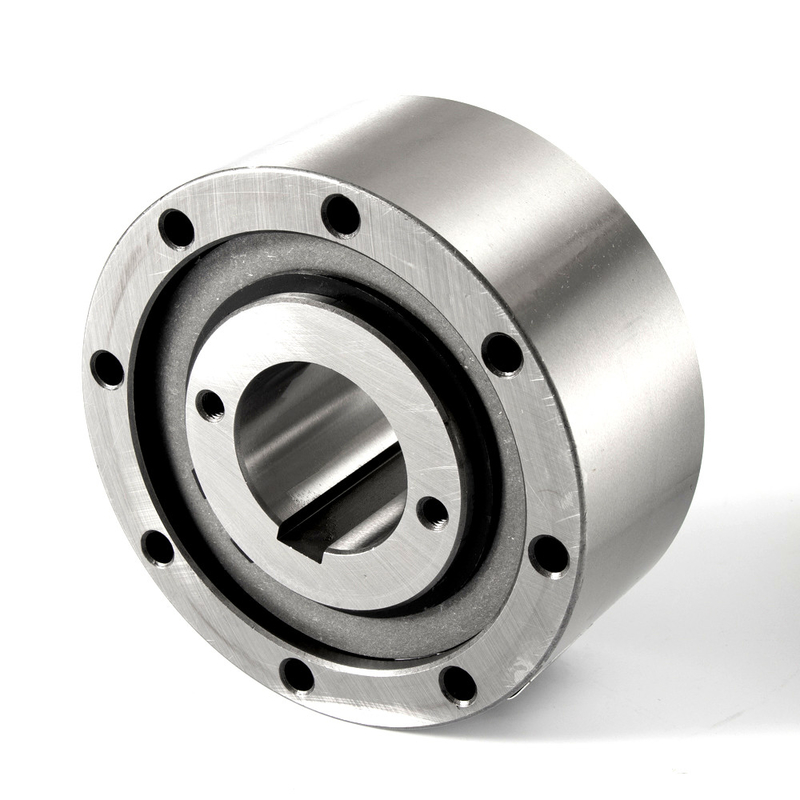

Vòng bi một chiều Vòng bi ly hợp sê-ri AA Thép chịu lực Gcr15
giới thiệu sản xuất
Đặc trưng:
1. đặc điểm sử dụng: tốc độ cao, chống ăn mòn
2. thiết kế máy và thiết bị truyền động.
3. mô-men xoắn cao
4. Hoàn thiện mô hình, sản xuất sản phẩm chân đế và chân đế
Vòng bi lăn là một loại vòng bi.Khi nhật ký quay, nó sẽ tiếp xúc theo chu vi với nhiều con lăn thường được lắp trên vòng định vị.Vòng bi lăn có thể đạt được độ chính xác và độ cứng tốt thông qua tải trước.Vòng trong với côn cũng có thể được sử dụng để tùy ý điều chỉnh độ hở làm việc của ổ trục.Giải pháp này hoàn toàn có thể đáp ứng yêu cầu về độ hở bằng 0 của ổ trục máy in
Loại AA là loại bánh lăn tự do không được hỗ trợ.Vòng bi được yêu cầu để hỗ trợ tải hướng trục và hướng tâm.
Thiết kế này có thể chấp nhận độ lệch trục của rãnh bên trong và bên ngoài là ± S/2.
Việc bôi trơn và niêm phong cũng phải được cung cấp bởi quá trình lắp đặt.
Bôi trơn tiêu chuẩn là dầu.
Cuộc đua bên trong được chốt vào trục.Khả năng định tâm của vòng ngoài phải phù hợp với dung sai H7.
Kết nối của cuộc đua bên ngoài thông qua các bu lông đến lớp 10,9 trở lên
Thông số sản phẩm
| Kích cỡ | TK1 | tốc độ vượt quá | Cân nặng |
Lôi kéo mô-men xoắn |
||||||||||
| dH7 | Nimax2) | Namax3) | dh7 | D5 | D6 | D3 | z | Ô | l | f | S | (Kilôgam) | TR | |
| (mm) | (Nm ) | (phút-1) | (phút-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6,5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | số 8 | 9 | 56 | 1,5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | số 8 | 9 | 63 | 1,5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | số 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7.6 | 11.8 | 320 |
GHI CHÚ
1) T tối đa = 2 &lần;T KN
2) Cuộc chạy đua bên trong tràn ngập
3) Cuộc đua bên ngoài tràn ngập
Rãnh then DIN 6885.1
