Chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Sê-ri CSK(CSK...2RS)
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
CSK(CSK...2RS) Ly hợp bánh răng tự do một chiều |
Vật liệu: |
Thép chịu lực GCR 15 |
Kiểu: |
vòng bi một chiều |
Dòng mang: |
6201-6207 |
Mô-men xoắn (Nm）: |
2,5-325 |
Cân nặng (KG): |
0,015-0,6 |
Kích thước lỗ khoan (mm): |
22-27 |
Tên: |
CSK(CSK...2RS) Ly hợp bánh răng tự do một chiều |
Vật liệu: |
Thép chịu lực GCR 15 |
Kiểu: |
vòng bi một chiều |
Dòng mang: |
6201-6207 |
Mô-men xoắn (Nm）: |
2,5-325 |
Cân nặng (KG): |
0,015-0,6 |
Kích thước lỗ khoan (mm): |
22-27 |

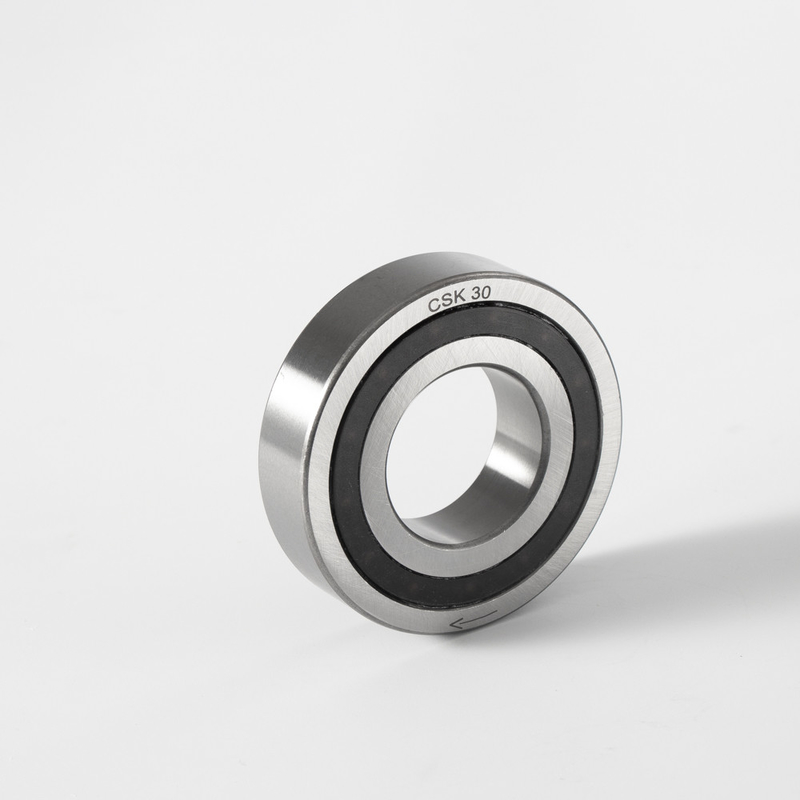

Vòng bi ly hợp một chiều Sprag Freewheel CSK30-2RS
giới thiệu sản xuất
Loại CSK là bánh đà tự do loại sprag được tích hợp vào ổ bi sê-ri 62 (ngoại trừ cỡ 8 và 40).
Nó được đỡ, được bôi trơn bằng mỡ bôi trơn và được bảo vệ khỏi bụi trên 0,3 mm.
Tất cả các phiên bản CSK đều được trang bị các thanh nẹp “formchromed”.Quá trình này tăng nhiều lần thời gian sống vượt mức.
Việc truyền mô-men xoắn được đảm bảo bằng một cụm lắp ép vào vỏ ngoài cứng có dung sai N6 và vào một trục có dung sai n6.
Khe hở hướng tâm ổ trục ban đầu được đặt ở C5 và được giảm nếu sử dụng khớp ép như được chỉ định.
Vui lòng liên hệ với chúng tôi khi nhiệt độ xung quanh hoặc nhiệt độ hoạt động không nằm trong phạm vi +5°C đến +60°C.
CSK..2RS rộng hơn 5 mm nhưng được trang bị đệm môi để chống nước bắn vào.
Việc sử dụng các vòng đệm loại “nylos” bổ sung được khuyến nghị đặc biệt khi nhiệt độ làm việc vượt quá 50°C.Dầu tắm bôi trơn cũng có thể.
Thông số sản phẩm
| Kiểu | Kích cỡ | loạt mang | mang tải | Cân nặng | kéo mô-men xoắn | |||||
| năng động | tĩnh | |||||||||
| CSK(KK) | đ | TKN1) | N tối đa | D | L | C | C0 | TR | ||
| [mm] | [Nm] | [phút-1] | [mm] | [mm] | [kN] | [kN] | [Kilôgam] | [Ncm] | ||
| số 8* | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2,77 | 0,04 | 0,7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3,42 | 0,06 | 0,9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4,46 | 0,11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6,45 | 0,21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7,28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12.25 | 0,5 | 7 | |
| CSK..2RS | số 8** | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
| 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2,77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3,42 | 0,07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4,46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5,46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6,45 | 0,27 | 7,5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7,28 | 0,4 | 8.2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12.25 | 0,6 | 10 | |
Ghi chú:
1) T tối đa = 2 × T KN
*) Chỉ có một vòng đệm chữ Z trên mặt ổ trục.Nhìn từ phía này, vòng đua ngoài cùng chạy tự do theo chiều ngược chiều kim đồng hồ
**) Chỉ có một phớt RS trên ổ bi nhìn từ bên này, vòng đua bên ngoài chạy tự do theo chiều ngược kim đồng hồ
Gắn ví dụ:
