Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng FND
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
tên: |

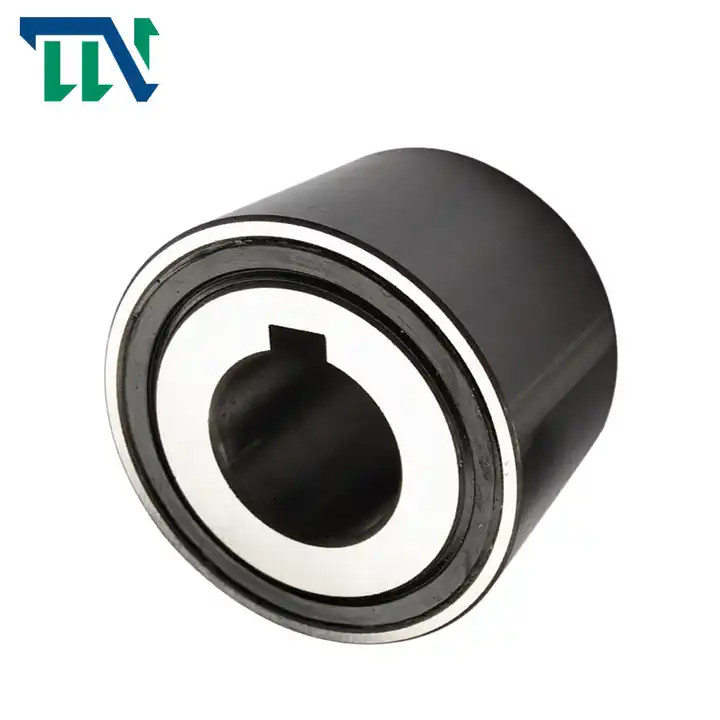

FND loại Freewheel một chiều ly hợp |
Vật liệu: |
Thép chịu lực GCR 15 |
Loại: |
vòng bi một chiều |
Độ dày (mm): |
34 |
Mô-men xoắn (Nm）: |
176-543 |
Trọng lượng (kg): |
0.24-0.73 |
Kích thước lỗ khoan (mm): |
15-45 |
bảo hành: |
12 tháng |
tên: |
FND loại Freewheel một chiều ly hợp |
Vật liệu: |
Thép chịu lực GCR 15 |
Loại: |
vòng bi một chiều |
Độ dày (mm): |
34 |
Mô-men xoắn (Nm）: |
176-543 |
Trọng lượng (kg): |
0.24-0.73 |
Kích thước lỗ khoan (mm): |
15-45 |
bảo hành: |
12 tháng |
Đặc điểm
Chiều rộng: 34 mm
Nhiệt độ hoạt động: tối đa 100°C
Kích thước khác nhau để tham khảo
Dữ liệu

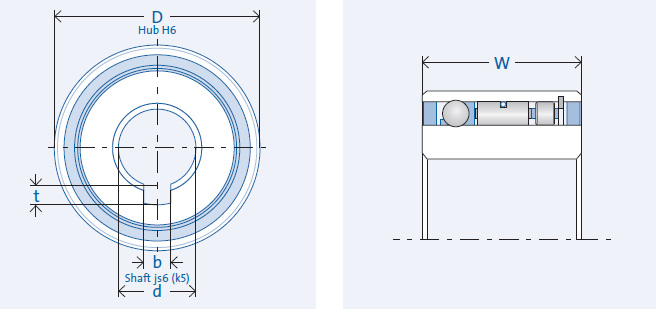

Huyền thoại vẽ
D = đường kính bên trong D = đường kính bên ngoài W = chiều rộng T = mô-men xoắn n = tốc độ xoắn
C = Năng lực tảib = chiều rộng đường khóa t = chiều sâu đường khóa
| Định danh | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Trọng lượng | b | t | Điểm số. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
Lôi trơn
Dầu bôi trơn trong suốt thời gian hoạt động
Cài đặt
Độ khoan dung lắp đặt
Chân js6 (k5); trục H6
Các bộ phận giao phối
Không cần phải làm cứng và nghiền các bộ phận giao phối.Làm sạch kỹ lưỡng (không có mỡ) các bộ phận kết hợp ở gần vòng ly hợp tự do cũng như vòng ly hợp tự do trước khi làm cho máy in phù hợp.
Lối xích
Máy ghép bánh tự do bao gồm vòng bi quả và cuộn. Không cần hỗ trợ vòng bi bên ngoài.
Áp suất áp dụng
Không được áp dụng áp suất áp dụng cho các quả bóng.
Hướng kẹp
Mũi tên trên vòng bên trong chỉ định hướng kẹp của vòng bên trong.

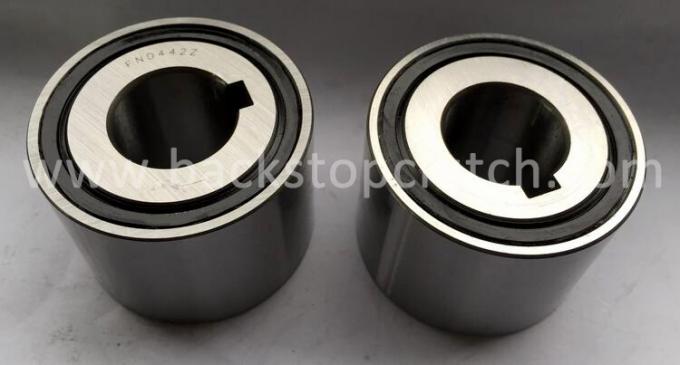

Đơn vị ly hợp bánh tự do hoàn chỉnh FND
Các thành phần
Các phần tử chèn ly hợp freewheek: FE400Z ((trực kéo)
+ Đường đua: Đường xích thép, cứng và nghiền
+Lỗ đỡ quả bóng: Kết hợp
+Đối với vòng bi: RL400
Đặc điểm
Chiều rộng: 34mm
Nhiệt độ hoạt động: tối đa 100°C
Dầu bôi trơn: Dầu bôi trơn trong suốt thời gian hoạt động
Cài đặt
Độ khoan dung lắp đặt: trục js6 (k5); trục H6
Các bộ phận kết hợp: Không cần phải làm cứng và nghiền các bộ phận kết hợp.Làm sạch kỹ lưỡng (không có mỡ) các bộ phận kết hợp ở gần vòng ly hợp tự do cũng như vòng ly hợp tự do trước khi làm cho máy in phù hợp.
Lối xích: Máy ghép bánh tự do bao gồm vòng xích quả cầu và cuộn.
Áp lực áp dụng: Không được áp dụng áp lực áp dụng cho các quả bóng.
Hướng kẹp: Mũi tên trên vòng trong chỉ ra hướng kẹp của vòng trong.
Q: Tại sao chúng tôi chọn công ty của bạn?
A: Chất lượng là linh hồn của một doanh nghiệp. Chúng tôi có thể cung cấp cho bạn với chất lượng tốt một cách nắm chặt cũng với giá tốt.
Hỏi: Thời gian giao hàng là bao lâu?
A: Đối với chất lượng nhỏ hoặc kích thước samll của khớp nối, chúng tôi có thể cung cấp khi nhận tiền mặt.
Đối với số lượng lớn hoặc kích thước lớn, chúng tôi phải sản xuất 10-15 ngày làm việc.
Q: Bạn có thể cung cấp với mẫu ly hợp?
Chúng tôi có thể cung cấp mẫu để kiểm tra chất lượng của bạn.
Q: Thời gian bảo hành của các ly hợp là bao lâu?
Bảo hành 1 năm.
