Tên: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
25mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
0,06kg |
Tên: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
25mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
0,06kg |

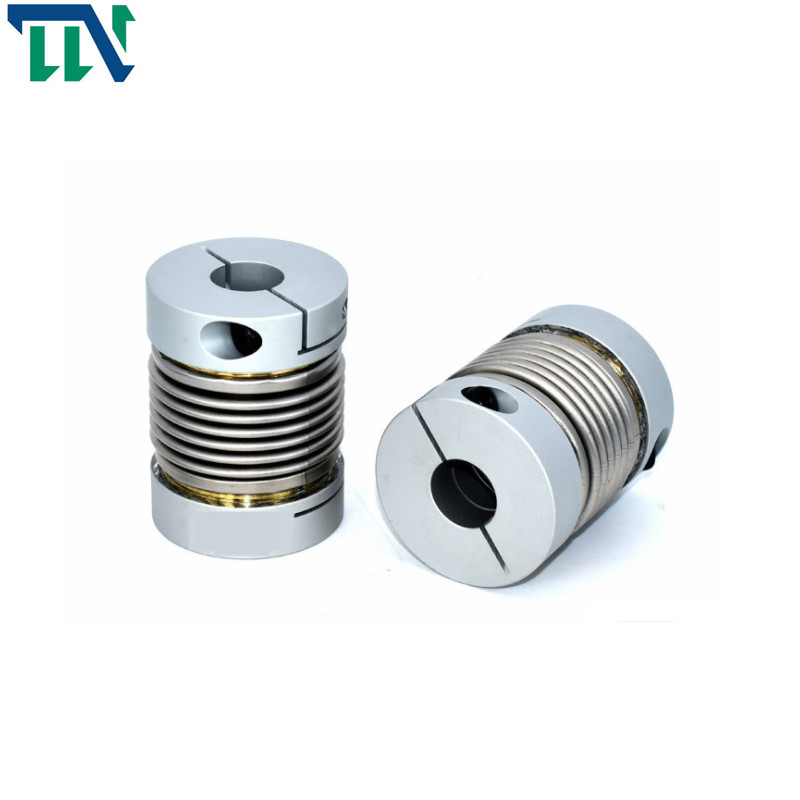

Ống thép kẹp khớp nối trục được thực hiện cho bộ mã hóa
Giơi thiệu sản phẩm
Khớp nối ống thổi sử dụng ống có thành mỏng gấp nếp (ống thổi) để hàn trực tiếp hoặc liên kết với hai nửa khớp nối để truyền chuyển động.Khớp nối có ưu điểm là kết cấu đơn giản, kích thước tổng thể nhỏ, gia công và lắp đặt thuận tiện, truyền động có độ chính xác cao.Nó chủ yếu được sử dụng trong máy móc chính xác công suất nhỏ và cơ chế điều khiển yêu cầu cấu trúc nhỏ gọn và độ chính xác truyền cao.
1. Khớp nối ống thổi không có khe hở và độ nhạy cao
2. Độ đàn hồi cao, bảo vệ thiết bị tốt hơn
3. Nó có thể hấp thụ rung động và bù trừ các độ lệch xuyên tâm, góc và trục cùng một lúc
4. Chống vết dầu và chống ăn mòn mạnh
5. Độ cứng xoắn, đặc tính quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ hoàn toàn giống nhau
6. Thường được sử dụng trong máy công cụ CNC, đĩa chỉ mục và máy móc công nghiệp khác
Tính năng sản phẩm
> Vật liệu là hợp kim nhôm, và ống thổi ở giữa được làm bằng thép không gỉ với khả năng chống ăn mòn tuyệt vời
> Hàn laser được sử dụng giữa ống thổi và ống bọc trục, không có khe hở quay, thích hợp để quay thuận và quay ngược
> Cấu trúc ống thổi có thể bù trừ hiệu quả độ lệch xuyên tâm, góc và trục
> Được thiết kế cho động cơ bước động cơ servo
> Phương pháp bắt vít kẹp chặt
Thông số sản phẩm
Bản vẽ sản phẩm
Kích thước sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | siết chặt mô-men xoắn vít (NM) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7,5 | 2 | số 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2,8 | 12 | 18 | 3.5 | M3 | 1,5 |
| GRC-22,5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2,8 | 12.3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | số 8 | 4 | 18 | 27,2 | 5.5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
độ cứng xoắn tĩnh (NM / rad) |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | số 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2,2x10-6 | 13 | ||
| GRC-22,5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6,5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6,9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3,6x10-5 | 380 |
