Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z1
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD10-90
chi tiết đóng gói: Thùng giấy
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, Western Union, MoneyGram, T / T
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z1 |
Đánh giá độ chính xác: |
P0 |
Vật chất: |
Thép chịu lực GCr15 |
Đường kính trong: |
9-500 |
trọng lượng: |
0,002-16,5kg |
Bên ngoài Diamater: |
12-540mm |
Số mô hình: |
Cụm khóa Z1 |
Đánh giá độ chính xác: |
P0 |
Vật chất: |
Thép chịu lực GCr15 |
Đường kính trong: |
9-500 |
trọng lượng: |
0,002-16,5kg |
Bên ngoài Diamater: |
12-540mm |

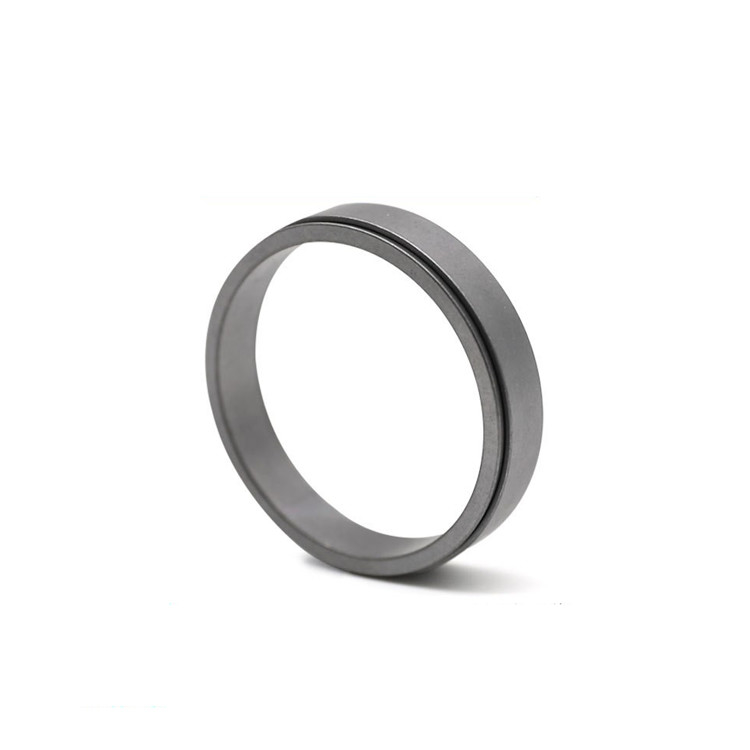

Các yếu tố khóa Z1 Thiết bị khóa Không có rãnh khóa Độ cứng cao
Tính năng sản phẩm
Kết nối Khóa lắp ráp là một kết nối chính xác, không có khe hở, không cần chìa khóa, loại bỏ một cách đáng tin cậy những nhược điểm như sự tập trung ứng suất và các phím lăn do truyền phím gây ra.Nó có ưu điểm là định vị thuận tiện và nhanh chóng, tuổi thọ cao và không dễ bị ăn mòn.Không có hiện tượng trượt tương đối trong quá trình làm việc và không bị mài mòn.Nó đặc biệt thích hợp để sử dụng trong các cơ cấu truyền động và servo có độ chính xác cao khác nhau.
Khi ống bọc khớp nối mở rộng được lắp đặt theo hướng trục, nó có thể dễ dàng điều chỉnh kích thước vị trí cần thiết của hướng trục và vị trí tương đối của các bộ phận mà không cần bất kỳ sự cố định dọc trục nào.
Với việc mở rộng phạm vi ứng dụng, tất cả các dạng kết nối phức tạp trong máy móc đều có thể được thay thế bằng các ống nối mở rộng và khớp nối chặt chẽ đặc biệt.Đơn giản hóa cấu trúc truyền động hoặc trở thành một phần không thể thiếu của một bộ phận cơ khí, chẳng hạn như khớp nối màng ngăn không có phản ứng dữ dội.
Việc lựa chọn Khóa lắp ráp có thể làm cho tỷ lệ thương mại hóa của máy tính lớn hỗ trợ máy tính lớn, điều này thuận tiện cho sự tiến bộ và phát triển của công nghệ máy tính lớn và cập nhật sản phẩm.
Ống bọc khe co giãn có thể làm việc trong phạm vi nhiệt độ -30ºC đến 200ºC và có thể được làm bằng nhiều vật liệu khác nhau tùy theo môi trường làm việc và phương tiện khác nhau
Thông số sản phẩm
|
người mẫu |
Pf ＝ 100N / mm2 |
G (Kilôgam) |
||||
| d | D | L | l | F1(KN) | Mt(KN · m) | |
| mm | ||||||
| 10 | 13 |
4,5 |
3.7 |
1,4 | 7.0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5.3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3.0 | 22 | 0,01 | ||
| 16 | 20 | 3.2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3.6 | 32 | 0,01 | ||
| 19 | 24 | 3.8 | 35 | 0,01 | ||
| 20 | 25 | 4.0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4.8 | 56 | 0,01 | ||
| 25 | 30 | 5.0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6.0 | 90 | 0,01 | ||
| 32 | 36 | 6.4 | 100 | 0,01 | ||
| 35 | 40 |
7.0 |
6.0 |
8.2 | 150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8.6 | 166 | 0,02 | ||
| 40 | 45 |
8.0 |
6.6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10.4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8.6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / mm2 时 的 额定 负荷 |
重 量 G (Kilôgam) |
||||
| d | D | L | l | F1(KN) | Mt(KN · m) | |
| mm | ||||||
| 48 | 55 |
10 |
8.6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24.8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32.0 | 1120 | 0,11 |
| 75 | 84 | 34.4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / mm2 时 的 额定 负荷 |
重 量 G (Kilôgam) |
||||
| d | D | L | l | F1(KN) | Mt(KN · m) | |
| mm | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
