Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z4
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z4 |
Vật chất: |
Thép |
Trọng lượng: |
3,3-49kg |
Đường kính ngoài: |
120-390 |
Độ dày (Mm): |
62-136 |
Kích thước lỗ khoan: |
70-300 |
Mô-men xoắn (kNm: |
6,85-245 |
Số mô hình: |
Cụm khóa Z4 |
Vật chất: |
Thép |
Trọng lượng: |
3,3-49kg |
Đường kính ngoài: |
120-390 |
Độ dày (Mm): |
62-136 |
Kích thước lỗ khoan: |
70-300 |
Mô-men xoắn (kNm: |
6,85-245 |

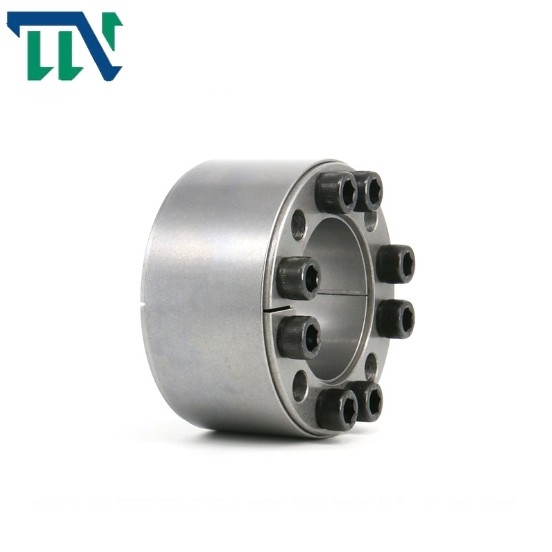

Thiết bị khóa không cần chìa khóa Z4 Bộ phận khóa lắp ráp
Tính năng sản phẩm
Khóa lắp ráp là cơ sở cơ khí tiên tiến được sử dụng rộng rãi trên thế giới
để ghép nối cơ khí dưới nhiều tải trọng khác nhau.Hoa Kỳ, Đức, Nhật Bản
và các quốc gia có nền công nghiệp phát triển hơn lần đầu tiên sử dụng công nghệ mới này trong
máy móc hạng nặng.Nó đã được mở rộng sang nhiều ngành công nghiệp máy móc khác.
Khóa Assembly bắt đầu ra đời quốc tế vào đầu những năm 1970.Trung Quốc phát triển
sản phẩm vào đầu những năm 1980, và lần đầu tiên được quảng bá và áp dụng nó trong các máy móc hạng nặng khác nhau.
Trong sáu năm qua, Trung Quốc đã thành lập Hiệp hội khóa chung
Tiêu chuẩn GB5867-86.Công ty Tianniu của chúng tôi đã bắt đầu nghiên cứu toàn diện và
phát triển các ống mở rộng khác nhau của tiêu chuẩn này vào năm 1987. Sau gần 20
nhiều năm thực hành, chúng tôi đã hoàn thành việc phát triển tất cả các loại hình mở rộng
tay áo trong tiêu chuẩn này.Và được quảng bá cho ngành dệt may, bao bì, thực phẩm, công nghiệp nhẹ,
luyện kim, sản xuất giấy, in ấn, máy công cụ, trung tâm gia công, máy rèn
công cụ và máy móc luyện kim và máy móc nói chung và máy móc khác,
có danh tiếng tốt, và quảng bá các sản phẩm của ngành công nghiệp máy móc.kỹ năng được cải thiện.
Và có thể phát triển cụm khóa phi tiêu chuẩn theo nhu cầu của người dùng đặc biệt
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
Pf (N / mm2) |
MMột
(N · m) |
G
(Kilôgam) |
||||||
| d | D | l | L | L1 |
kích thước |
Qty |
F1(kN) |
Mt(kN · m) |
|||
| mm | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12 × 55 | số 8 | 197 | 6,85 | 201 | 145 | 3,3 |
| 80 | 130 | 56 | 62 | 74 | M12 × 55 | 12 | 291 | 11,65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12 × 55 | 12 | 29 | 13,00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14 × 70 | 15 | 389 | 19,70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | M14 × 70 | 15 | 483 | 22,60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28,90 | 222 | 230 | 8,3 | ||||
| 125 | 185 | 15 | 480 | 30,00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14 × 70 | 15 | 480 | 31,20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40,20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42,90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64,00 | 227 | 355 | 14,9 | ||||
| 170 | 240 | 18 | 795 | 67,80 | 214 | 355 | 15,7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16 × 80 | 21 | 923 | 83,00 | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88,00 | 223 | 355 | 17,2 | ||||
| 200 | 270 | 24 | 1050 | 105,00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117,30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123,00 | 189 | 485 | 27,7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18 × 100 | 24 | 1280 | 153,00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160,20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186,00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20 × 120 |
24 |
1650 1650 |
230,00 245,00 |
192 179 |
690 690 |
46.0 49.0 |
