cụm khóa z5 Cụm khóa không cần chìa khóa Nguồn

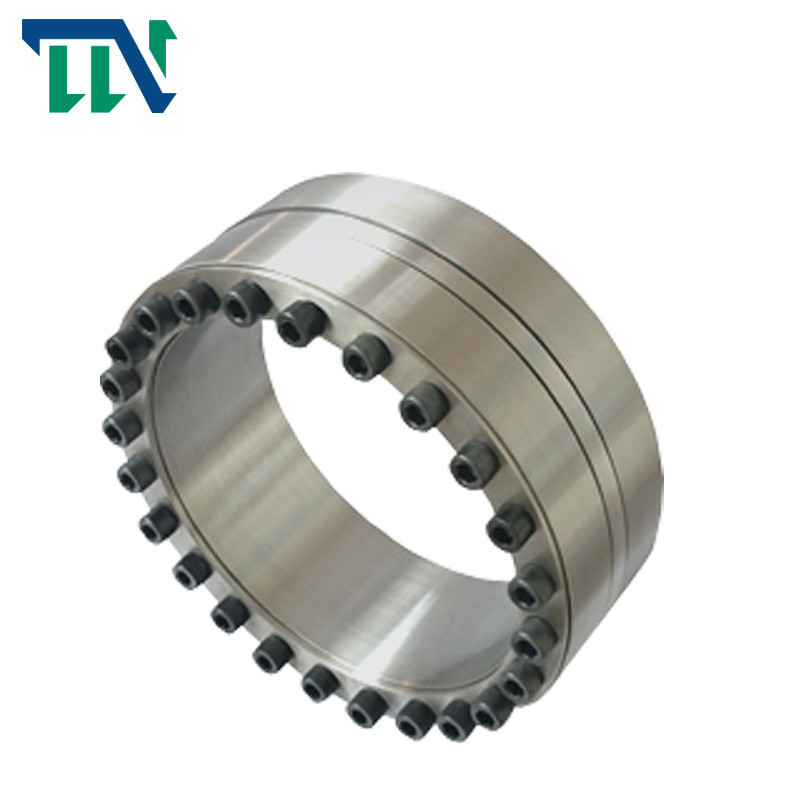

Thiết bị khóa nguồn không cần chìa khóa Z5

Tính năng sản phẩm

Lựa chọn cụm khóa cần đáp ứng các yêu cầu sau:

A. Momen truyền: MT ≥ M

B. Lực dọc trục: ft ≥ FX

C. Truyền lực: ft ≥ f2x + (MD / 2x10-3) 2

D. Chịu lực hướng tâm: Pt ≥ FR / d1x103, trong đó:

M ￣ mômen cần truyền, kn · m;

FX ￣ lực dọc trục sinh ra, kn;

FT ￣ lực hướng tâm sinh ra, kn;

Mômen định mức của cụm khóa MT, kn · m;

Lực dọc trục định mức của cụm khóa FT ￣;KN;

d.| đường kính trong và chiều rộng vòng trong của cụm khóa, mm;

Áp lực lên bề mặt khớp giữa cụm khóa Pt và trục, N / mm2

Hướng dẫn bảo vệ

1. Sau khi lắp đặt, phủ vết dầu chống rỉ lên mặt đầu hở của cụm khóa và đầu bu lông.Đối với máy móc làm việc ngoài trời hoặc trong môi trường làm việc kém, mặt đầu tiếp xúc của ống bọc nối giãn nở phải thường xuyên được bôi dầu chống gỉ.

2. Đối với cụm khóa cần làm việc trong môi trường ăn mòn, phải áp dụng biện pháp bảo vệ đặc biệt (chẳng hạn như thêm tấm che) để ngăn cụm khóa bị gỉ.

Các biện pháp phòng ngừa an toàn và tái sử dụng

1. Nếu sản phẩm này được sử dụng trên máy móc nâng hạ hoặc chất tải trên máy móc, cần phải đặt các thiết bị an toàn để đảm bảo an toàn.

2. Tuyệt đối không được nới lỏng bu lông chịu tải.

Trong quá trình tái sử dụng, cụm khóa chỉ có thể được sử dụng sau khi được xác nhận rằng không có bụi bẩn, ăn mòn và hư hỏng.Điểm là 12,9

Thông số sản phẩm
