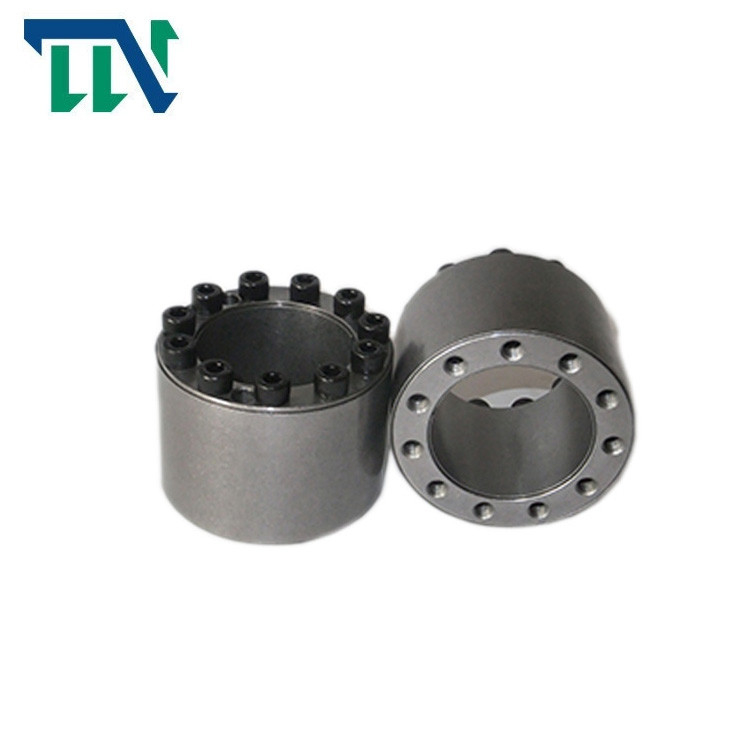

Thiết bị khóa Z18 Khóa lắp ráp Thiết bị khóa trục cho máy

Chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: Tianniu

Chứng nhận: ISO-9001

Số mô hình: Z18

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 2

Giá bán: Negotiable

chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay

Thời gian giao hàng: 5-7 ngày làm việc

Khả năng cung cấp: 1000 mỗi tháng

Nhận được giá tốt nhất
Liên hệ ngay bây giờ
Thông số kỹ thuật
Làm nổi bật:
Số mô hình:
Cụm khóa Z18
Vật chất:
Thép chịu lực GCr15
trọng lượng:
1,5-71kg
Đường kính ngoài:
75-405mm
Độ dày (Mm):
72-197mm
Kích thước lỗ khoan:
45-320mm
Mô-men xoắn (kNm:
3,9-470
Số mô hình:
Cụm khóa Z18
Vật chất:
Thép chịu lực GCr15
trọng lượng:
1,5-71kg
Đường kính ngoài:
75-405mm
Độ dày (Mm):
72-197mm
Kích thước lỗ khoan:
45-320mm
Mô-men xoắn (kNm:
3,9-470
Mô tả
Thiết bị khóa Z18 Khóa lắp ráp Thiết bị khóa trục cho máy

Thiết bị khóa không cần chìa khóa Z18 Lắp ráp khóa nguồn



Tính năng sản phẩm



Khóa lắp ráp là một cơ sở cơ khí tiên tiến được sử dụng rộng rãi trên thế giới cho các khớp nối cơ khí dưới nhiều tải trọng khác nhau.Hoa Kỳ, Đức, Nhật Bản và các nước có nền công nghiệp phát triển hơn lần đầu tiên sử dụng công nghệ mới này trong máy móc hạng nặng.Nó đã được mở rộng sang nhiều ngành công nghiệp máy móc khác nhau.Khóa Assembly bắt đầu hoạt động trên phạm vi quốc tế vào đầu những năm 1970.Trung Quốc đã phát triển sản phẩm này vào đầu những năm 1980, và lần đầu tiên quảng bá và ứng dụng nó trong các máy móc hạng nặng khác nhau



Cụm khóa z-series do công ty truyền tải Changzhou tianniu sản xuất dựa trên các tiêu chuẩn kỹ thuật có thẩm quyền ở Châu Âu và đã thực hiện một số cải tiến sáng tạo cho sản phẩm một cách khoa học.Công ty chủ yếu sản xuất các tiêu chuẩn euro, JB (GB), tiêu chuẩn Hoa Kỳ và các sản phẩm hàng loạt khóa lắp ráp phi tiêu chuẩn khác nhau.Các sản phẩm được xuất khẩu sang Liên minh Châu Âu, Hoa Kỳ, Úc, Đông Nam Á, Hồng Kông và Đài Loan và các quốc gia và khu vực khác.Hiện tại, doanh nghiệp có diện tích 1000 mét vuông và có nhiều máy công cụ CNC, dụng cụ đo lường chính xác cao và thiết bị đo lường đặc biệt.Công ty đã liên tiếp phát triển và sản xuất hơn 30 loạt tiêu chuẩn và hàng nghìn thông số kỹ thuật của cụm khóa.Nó là một nhà sản xuất lắp ráp khóa chuyên nghiệp quy mô lớn ở Trung Quốc





Mô hình Các yếu tố kẹp hình nón Z18
Áp suất trên trục (N / mm2) 120
Áp suất trên Hub (N / mm2) 92-108
Tải trọng định mức (kN.m) Lực lượng 174-2930
Mô-men xoắn 3,9-470
Kích thước đường đua bên trong (mm) 45-320
Kích thước đường đua bên ngoài (mm) 75-405
Độ dày (mm) 72-197
Trọng lượng (Kg) 1,5-71

































Thông số sản phẩm



基 本 尺 寸

kích thước cơ bản

内 六 角 螺 钉

bu lông đầu lục giác bên trong

额 定

Đã đánh giá

负 荷

trọng tải



Pf (N / mm2)



G



(Kilôgam)

d D Tôi L

规 格

kích thước

数 量

Qty

MMột

N · m

Ft(kN) Mt(kN · m)
mm
45 75       9   174 3,9 185 1,5
48 80       9   174 4.1 170 1,6
50 80 64 72 M8 9 41 174 4.3 165 1,7
55 85 9 174 4.8 150 1,8
60 90       11   213 6.4 170 1,9
65 95       11   213 6.9 155 2.0
70 110       11   338 11,8 185 3.6
75 115       11   338 12,7 170 3.8
80 120 78 88 M10 12 83 369 14,7 175 4.0
85 125 12 369 15,7 165 4.3
90 130       13   400 18.0 170 4,5
95 135       13   400 19.0 160 4,7
100 145       12   538 26,9 160 7.2
110 155 100 112 M12 13 145 583 32.0 155 7.7
120 165       15   673 40.3 165 8,3
130 180       13   800 52.0 155 11,7
140 190 116 130 M14 15 230 923 64,6 170 12,5
150 200 16 985 73,8 165 13,2
160 210       17   1045 83,7 165 14.0
170 225       15   1283 109 150 20,6
180 235       16   1369 123 150 21,6
190 250       17   1454 138 150 25.0
200 260 146 162 M16 17 355 1454 145 145 26,2
220 285       20   1710 188 155 31.1
240 305       22   1880 225 155 33,6
260 325       22   1880 244 145 36.1
280 355       20   2670 373 155 54,9
300 375 177 197 M20 22 690 2930 440 155 58.3
320 405       22   2930 470 145 71.0



Thiết bị khóa Z18 Khóa lắp ráp Thiết bị khóa trục cho máy 0
