Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z20
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z20 |
Vật chất: |
Thép chịu lực GCr15 |
Trọng lượng: |
0,37-9,2kg |
Đường kính ngoài: |
60-260mm |
Độ dày (Mm): |
72-197mm |
Kích thước lỗ khoan: |
25-160mm |
Mô-men xoắn (kNm: |
17-145 |
Số mô hình: |
Cụm khóa Z20 |
Vật chất: |
Thép chịu lực GCr15 |
Trọng lượng: |
0,37-9,2kg |
Đường kính ngoài: |
60-260mm |
Độ dày (Mm): |
72-197mm |
Kích thước lỗ khoan: |
25-160mm |
Mô-men xoắn (kNm: |
17-145 |

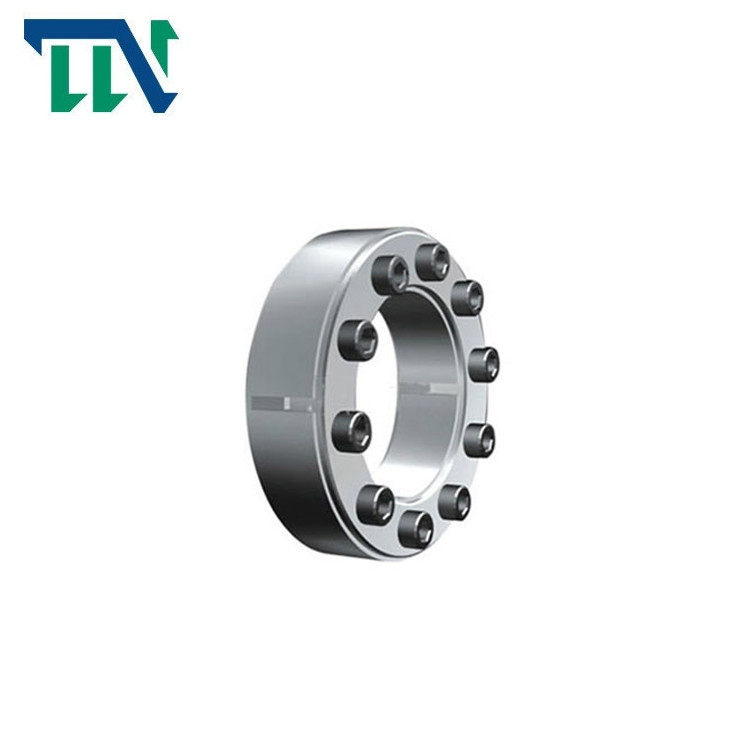

Thiết bị khóa không cần chìa khóa Z20 Lắp ráp khóa nguồn
Tính năng sản phẩm
Cụm khóa z-series do công ty truyền tải Changzhou tianniu sản xuất là một cấu trúc kết nối không cần chìa khóa.Dưới tác dụng của lực dọc trục, các ống bọc bên trong và bên ngoài co lại và giãn nở chặt chẽ với trục và trục để tạo ra đủ ma sát để truyền mô-men xoắn và lực dọc trục, để đạt được mục đích hoạt động của cơ cấu.
Các tính năng: hiệu suất định tâm tốt của kết nối;Không cần gia nhiệt trong quá trình lắp ráp;Nó là thuận tiện để tháo rời hoặc điều chỉnh vị trí tương đối giữa trục và trung tâm;Không căng thẳng tập trung;Khả năng chịu lực mạnh mẽ.Cách sử dụng: khi hub được kết nối với trục, nó đóng vai trò đóng chặt sau khi được siết chặt bằng bu lông.Bởi vì sản phẩm là một bề mặt hình nón hoặc cấu trúc hình nón, nó biến đổi thành lực hướng tâm thông qua chuyển động của lực dọc trục, tạo ra ma sát và đáp ứng các yêu cầu về mô-men xoắn.Khi tháo rời, hãy nới lỏng tất cả các bu lông.Không cần phải tháo bu lông.Sau đó vặn các bu lông thích hợp vào lỗ tháo rời bằng cờ lê Allen và nới lỏng các bộ phận đã tháo rời
Thông số sản phẩm
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức | G (Kilôgam) | ||||||||
| d | D | D1 | L1 | L | L2 |
kích thước |
Qty |
MMột (N · m) |
Mt(kN · m) | F1(kN) | |
| mm | |||||||||||
| 25 | 60 | 37,5 | 27,5 | 20 | 17 | M6 × 18 | 9 | 17 | 0,20 | 22 | 0,37 |
| 30 | 65 | 42,5 | 9 | 0,30 | 24 | 0,42 | |||||
| 35 | 72 | 47,5 | 12 | 0,50 | 35 | 0,48 | |||||
| 40 | 78 | 52,5 | 15 | 0,60 | 40 | 0,54 | |||||
| 45 | 92 | 60 | 33,5 | 24 | 20 | M8 × 22 | 12 | 41 | 1,0 | 55 | 0,92 |
| 50 | 98 | 65 | 12 | 1,2 | 60 | 1,0 | |||||
| 55 | 105 | 70 | 14 | 1,5 | 70 | 1.1 | |||||
| 60 | 110 | 75 | 14 | 1,7 | 72 | 1,2 | |||||
| 70 | 138 | 90 | 39,5 | 28 | 24 | M10 × 25 | 14 | 83 | 3 | 110 | 2.3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2,4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2,8 | |||||
| 100 | 180 | 122,5 | 47 | 33 | 26 | M12 × 30 | 14 | 145 | 6,5 | 150 | 3.8 |
| 110 | 190 | 132,5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142,5 | 16 | 9 | 190 | 4,7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12 × 35 | 22 | 14 | 240 | 7.4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9.2 | |||||
