Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO9001
Số mô hình: Z21
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z21 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,1-118kg |
Đường kính ngoài: |
38-485mm |
Độ dày (Mm): |
11-142mm |
Kích thước lỗ khoan: |
14-300mm |
Mô-men xoắn (kNm: |
30-292000 |
Số mô hình: |
Cụm khóa Z21 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,1-118kg |
Đường kính ngoài: |
38-485mm |
Độ dày (Mm): |
11-142mm |
Kích thước lỗ khoan: |
14-300mm |
Mô-men xoắn (kNm: |
30-292000 |

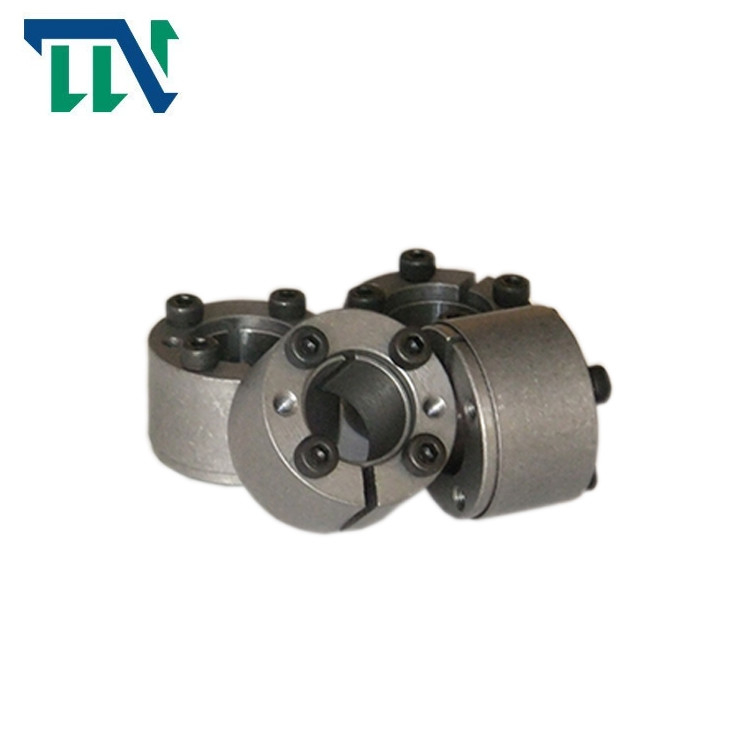

Thiết bị khóa không cần chìa khóa Z20 Lắp ráp khóa nguồn
Tính năng sản phẩm
Cụm khóa (sau đây gọi tắt là cụm khóa) là một thành phần cơ bản tiên tiến được sử dụng rộng rãi trong kết nối cơ khí chịu tải trọng lớn trên thế giới.Trong kết nối của bánh xe và trục, nó là một thiết bị kết nối không cần chìa khóa để thực hiện truyền tải bằng cách siết chặt các bu lông cường độ cao để tạo ra áp lực và ma sát giữa các bề mặt ngăn
Cụm khóa z-series do công ty truyền tải Changzhou tianniu sản xuất dựa trên các tiêu chuẩn kỹ thuật có thẩm quyền ở Châu Âu và đã thực hiện một số cải tiến sáng tạo cho sản phẩm một cách khoa học.Công ty chủ yếu sản xuất các tiêu chuẩn euro, JB (GB), tiêu chuẩn Hoa Kỳ và các sản phẩm hàng loạt khóa lắp ráp phi tiêu chuẩn khác nhau.Các sản phẩm được xuất khẩu sang Liên minh Châu Âu, Hoa Kỳ, Úc, Đông Nam Á, Hồng Kông và Đài Loan và các quốc gia và khu vực khác.Hiện tại, doanh nghiệp có diện tích 1000 mét vuông và có nhiều máy công cụ CNC, dụng cụ đo lường chính xác cao và thiết bị đo lường đặc biệt.Công ty đã liên tiếp phát triển và sản xuất hơn 30 loạt tiêu chuẩn và hàng nghìn thông số kỹ thuật của cụm khóa.Nó là một nhà sản xuất lắp ráp khóa chuyên nghiệp quy mô lớn ở Trung Quốc
|
Tên sản phẩm
|
Cụm khóa Z series
|
|
Mô hình
|
Z
|
|
Đường kính trong
|
14-300mm
|
|
Đường kính ngoài
|
38-485mm
|
|
Độ dày
|
11-142mm
|
|
Cân nặng
|
0,1-118kg
|
|
Công suất mô-men xoắn
|
30-292000N.m
|
|
Bưu kiện
|
Thùng carton / hộp gỗ / yêu cầu của khách hàng
|
|
Điều khoản thanh toán
|
TT.L / C, D / A, D / P, Western Union, Paypal
|
|
Ứng dụng
|
Máy dệt, quạt, quạt thông gió, máy in
|
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
MMột
(N · m) |
G
(Kilôgam) |
|||||
| d | D | L | L1 |
kích thước |
Qty |
Mt(N · m) | F1(kN) | ||
| mm | |||||||||
| 10 | 20 |
13 |
15,5 |
M2.5 × 12 |
4 |
14.1 | 2900 | 0,85 | 0,019 |
| 11 | 22 | 15.3 | 2900 | 0,85 | 0,022 | ||||
| 12 | 22 | 17.1 | 2900 | 0,85 | 0,024 | ||||
| 14 | 26 |
17 |
20 |
M3 × 16 |
31 | 4380 | 0,68 | 0,039 | |
| 15 | 28 | 32,5 | 4380 | 0,68 | 0,044 | ||||
| 16 | 32 | 21 | M4 × 16 | 61 | 7700 | 3.5 | 0,068 | ||
| 17 | 35 |
21 |
25 |
M4 × 20 |
63 | 7700 | 3.5 | 0,090 | |
| 18 | 35 | 68 | 7700 | 3.5 | 0,093 | ||||
| 19 | 35 | 72 | 7700 | 3.5 | 0,098 | ||||
| 20 | 38 |
26 |
M5 × 20 |
126 | 126000 | 6.6 | 0,12 | ||
| 22 | 40 | 135 | 126000 | 6.6 | 0,13 | ||||
| 24 | 47 |
26 |
32 |
M6 × 25 |
207 | 17900 | 11,8 | 0,20 | |
| 25 | 47 | 216 | 17900 | 11,8 | 0,22 | ||||
| 28 | 50 |
6 |
365 | 26120 | 11,8 | 0,24 | |||
| 30 | 55 | 387 | 26120 | 11,8 | 0,26 | ||||
| 32 | 55 | 421 | 26120 | 11,8 | 0,27 | ||||
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
MMột
(N · m) |
G
(Kilôgam) |
|||||
| d | D | L | L1 |
kích thước |
Qty |
F1(kN) | Mt(kN · m) | ||
| mm | |||||||||
| 35 | 60 |
31 |
37 |
M6 × 30 |
số 8 | 34990 | 633 | 11,8 | 0,37 |
| 38 | 65 | số 8 | 34990 | 667 | 11,8 | 0,41 | |||
| 40 | 65 | số 8 | 34990 | 696 | 11,8 | 0,42 | |||
| 42 | 75 |
36 |
44 |
M8 × 35 |
6 | 48000 | 1011 | 28,6 | 0,63 |
| 45 | 75 | 6 | 48000 | 1095 | 28,6 | 0,70 | |||
| 48 | 80 | số 8 | 64270 | 1560 | 28,6 | 0,71 | |||
| 50 | 80 | số 8 | 64270 | 1610 | 28,6 | 0,73 | |||
