Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO9001
Số mô hình: RLK131
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa RLK131 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,4-9,5 |
Đường kính ngoài: |
47-200mm |
Kích thước: |
M4 M6 M8 M10 |
Kích thước lỗ khoan: |
20-180mm |
Mô-men xoắn (kNm: |
33-420 |
Số mô hình: |
Cụm khóa RLK131 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,4-9,5 |
Đường kính ngoài: |
47-200mm |
Kích thước: |
M4 M6 M8 M10 |
Kích thước lỗ khoan: |
20-180mm |
Mô-men xoắn (kNm: |
33-420 |

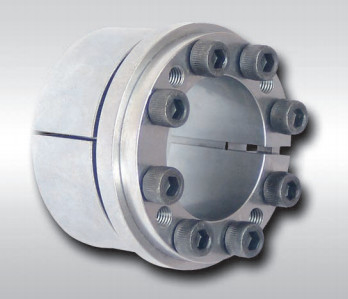

Thiết bị khóa trục tiêu chuẩn mang khóa RLK131
Tính năng sản phẩm
Khóa lắp ráp được sử dụng rộng rãi trong:
Máy khai thác mỏ, máy luyện kim, máy đóng gói, máy thuốc lá, máy dệt, máy in, máy rèn, máy kỹ thuật, tất cả các loại máy công cụ và máy móc thay thế cho nhau.Ví dụ: ròng rọc đai, đĩa xích, bánh răng, cánh quạt, quạt lớn và nhỏ, quạt gió hoặc kết nối trực tiếp với trục và trung tâm và các kết nối truyền động khác
Thuận lợi
1. Việc sử dụng cụm khóa làm cho việc chế tạo và lắp đặt các bộ phận chủ trở nên đơn giản.Việc gia công trục và lỗ để lắp cụm khóa không giống như gia công khớp nối
Các mẫu yêu cầu dung sai chế tạo chính xác cao.Trong quá trình lắp đặt cụm khóa không cần thiết bị gia nhiệt, làm mát, điều áp mà chỉ cần ấn vào bu lông
Thắt chặt đến mômen xoắn cần thiết.Việc điều chỉnh thuận tiện, và trục có thể được điều chỉnh thuận tiện đến vị trí cần thiết trên trục.Cụm khóa cũng có thể được sử dụng để kết nối các bộ phận có khả năng hàn kém.
2 khóa lắp ráp có tuổi thọ lâu dài và độ bền cao.Cụm khóa dựa vào sự truyền ma sát, không có sự suy yếu rãnh then hoặc chuyển động tương đối với các bộ phận được kết nối và sẽ không bị mài mòn trong quá trình vận hành.
Cụm 3 khóa sẽ mất chức năng kết nối khi quá tải, điều này có thể bảo vệ thiết bị khỏi bị hư hỏng.Kết nối lắp ráp 4 khóa có thể chịu nhiều tải và cấu trúc của nó có thể được tạo thành nhiều kiểu khác nhau.Theo tải cài đặt, nhiều cụm khóa cũng có thể được sử dụng nối tiếp
| Người mẫu | Lắp ráp khóa nguồn RLK130 | |
| Áp suất trên trục (N / mm2) | 174-309 | |
| Áp suất trên Hub (N / mm2) | 112-184 | |
| Tải trọng định mức (kN.m) | Lực lượng | 53-640 |
| Mô-men xoắn | 0,53-57,5 | |
| Kích thước đường đua bên trong (mm) | 20-180 | |
| Kích thước đường đua bên ngoài (mm) | 47-235 | |
| Độ dày (mm) | 48-90 | |
| Trọng lượng (Kg) | 0,4-11 | |
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
Pf (N / mm2) |
MMột
(N · m) |
G
(Kilôgam) |
||||||
| d | D | l | L | L1 |
kích thước |
Qty |
F1(kN) | Mt(kN · m) | |||
| mm | |||||||||||
| 19 |
47 |
17 |
20 |
27,5 |
M6 × 18 |
số 8 |
27 |
0,25 | 220 |
14 |
0,20 |
| 20 | 0,27 | 210 | 0,23 | ||||||||
| 22 | 0,30 | 195 | 0,24 | ||||||||
| 25 | 50 | 9 | 30 | 0,38 | 190 | 0,25 | |||||
| 28 |
55 |
10 |
33 |
0,47 | 185 | 0,29 | |||||
| 30 | 0,50 | 175 | 0,30 | ||||||||
| 35 | 60 | 12 | 40 | 0,70 | 180 | 0,32 | |||||
| 38 | 63 |
15 |
46 |
0,88 | 185 | 0,33 | |||||
| 40 | 65 | 0,92 | 180 | 0,34 | |||||||
| 42 | 72 |
20 |
24 |
33,5 |
M8 × 22 |
12 |
65 | 1,36 | 200 |
35 |
0,48 |
| 45 | 75 | 71 | 1,62 | 210 | 0,57 | ||||||
| 50 | 80 | 72 | 1,77 | 190 | 0,60 | ||||||
| 55 | 85 |
15 |
83 |
2,27 | 200 | 0,63 | |||||
| 60 | 90 | 2,47 | 180 | 0,69 | |||||||
| 65 | 95 | 16 | 93 | 3.04 | 190 | 0,73 | |||||
| 70 | 110 |
24 |
28 |
39 |
M10 × 25 |
15 |
130 | 1,60 | 210 |
70 |
1,26 |
| 75 | 115 | 131 | 4,90 | 195 | 1,33 | ||||||
| 80 | 120 | 132 | 5,20 | 180 | 140 | ||||||
| 85 | 125 | 16 | 147 | 6,30 | 195 | 1,49 | |||||
| 90 | 130 | 16 | 148 | 6,60 | 180 | 1.53 | |||||
| 95 | 135 | 18 | 167 | 7.90 | 195 | 1,62 | |||||
