Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: RLK133
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa RLK133 |
Vật chất: |
Thép chịu lực GCr15 |
Trọng lượng: |
0,3-9,6 |
Đường kính ngoài: |
47-260mm |
Kích thước: |
M 4 M 6 |
Kích thước lỗ khoan: |
20-200MM |
Mô-men xoắn (kNm: |
123-119 |
Số mô hình: |
Cụm khóa RLK133 |
Vật chất: |
Thép chịu lực GCr15 |
Trọng lượng: |
0,3-9,6 |
Đường kính ngoài: |
47-260mm |
Kích thước: |
M 4 M 6 |
Kích thước lỗ khoan: |
20-200MM |
Mô-men xoắn (kNm: |
123-119 |

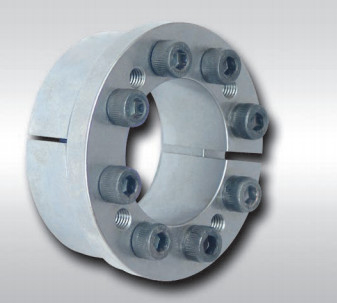

Thiết bị khóa trục tiêu chuẩn mang đai ốc RLK133
Tính năng sản phẩm
Loại nàykhớp nối trục kẹplà nhạy cảm và trong mọi trường hợp cần phải sử dụng đúng phương pháp và
công cụ phù hợp.Trong quá trình bảo quản, vận chuyển và lắp đặt, các bộ phận của vòng bi không được
hư hỏng.Một số vòng bi yêu cầu áp suất lớn hơn, vì vậy cần có các công cụ đặc biệt.Hãy chắc chắn để tham khảo
hướng dẫn chế tạo ô tô.Khi lắp đặt vòng bi, chúng nên được lắp đặt sạch sẽ và gọn gàng
môi trường.Các hạt nhỏ lọt vào vòng bi cũng sẽ làm giảm tuổi thọ của vòng bi.Nó rất
quan trọng để giữ một môi trường sạch sẽ khi thay thế vòng bi.Không được phép gõ vào ổ trục
bằng búa, và chú ý để ổ trục không rơi xuống đất (hoặc thao tác không đúng cách tương tự).
Trước khi lắp đặt, tình trạng của trục và ổ đỡ cũng cần được kiểm tra.Ngay cả mặc nhỏ
sẽ dẫn đến sự ăn khớp kém, dẫn đến hỏng vòng bi sớm.
Căn giữa trục vào trung tâm
Mômen truyền cao
Chiều rộng trục ngắn
Đối với đường kính trục từ 20 mm đến 200 mm
Phương pháp tháo rời
1. Sau khi xác nhận rằng không có tải, hãy nới lỏng các bu lông từ từ, nhưng không vặn hết các bu lông.
2. Vặn bu lông đã tháo ra vào lỗ ren phụ của tấm ép phía trước, vặn bu lông vào tấm ép phía trên cho đến khi cụm khóa lỏng ra, sau đó nhẹ nhàng gõ và kéo bu lông để kéo ống nối mở rộng
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
MMột
(N · m) |
Pf (N / mm2) |
G
(Kilôgam) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
kích thước |
Qty |
Ft(kN) | Mt(kN · m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1,31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1,44 1.56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1,64 | 209 | 1,33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2,13 | 213 | 1,24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2,28 | 199 | 1,35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1,41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1,44 |
| 55 | 85 | 91 | 9 | 152 | 4,18 | 244 | 1,45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4,56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4,94 | 206 | 1,67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6,5 | 176 | 2,61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 số 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2,89 3.04 |
| 90 | 130 | 137 | số 8 | 213 | 9,6 | 157 | 3,18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12,6 | 185 | 3,33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4,62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 số 8 |
270 309 |
14,7 18.4 |
145 |
140 147 |
5,00 5,37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6,46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40,5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87,5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8,64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10,66 | ||||||
