Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: RLK402
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa RLK402 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,42-34,3kg |
Đường kính ngoài: |
55-326mm |
Độ dày (Mm): |
24-140mm |
Kích thước lỗ khoan: |
25-260mm |
Mô-men xoắn (kNm: |
0,84-240 |
Số mô hình: |
Cụm khóa RLK402 |
Vật chất: |
Thép chịu lực GCr15 |
trọng lượng: |
0,42-34,3kg |
Đường kính ngoài: |
55-326mm |
Độ dày (Mm): |
24-140mm |
Kích thước lỗ khoan: |
25-260mm |
Mô-men xoắn (kNm: |
0,84-240 |

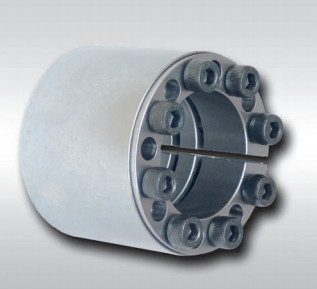

Thiết bị khóa trục tiêu chuẩn mang đai ốc RLK402
Giới thiệu sản phẩm
hướng dẫn sử dụng
1. Vui lòng đọc kỹ hướng dẫn này trước khi sử dụng;
2. Xác nhận xem sản phẩm hiện tại có phù hợp với kiểu máy móc đã định cấu hình hay không;
3. Molypden hoặc silicon có chứa phụ gia không được sử dụng trong các thành phần của cụm khóa;
4. Cấp hiệu suất quy định của sản phẩm này là 1,2 bu lông cấp 9 sẽ được thay thế bằng bu lông khác;
5. Sản phẩm này không có chức năng định vị trung tâm.Nếu bạn cần chức năng này, hãy tự thiết kế nó trên trục bánh xe;
6. Không gõ cưỡng bức trong quá trình lắp đặt cụm khóa;
7. Dung sai lựa chọn của trục và trục là H8 / H8
Định tâm trung tâm vào trục.Khe kép cho độ chính xác căn giữa cao
Có thể được lắp ráp nhiều lần
Mô men xoắn cao nhất có thể truyền
Đối với các ứng dụng nặng
Không có dịch chuyển dọc trục giữa trung tâm và trục trong quá trình kẹp
Chất lượng gia công cao nhất
Mô-men xoắn có thể truyền từ 50 500 Nm đến 1 701 000 Nm
Đối với đường kính trục từ 130 mm đến 600 mm
Tính năng sản phẩm
| Mô hình | Lắp ráp khóa RLK402 / Z12 | |
| Áp suất trên trục (N / mm2) | 252-136 | |
| Áp suất trên Hub (N / mm2) | 88-130 | |
| Tải trọng định mức (kN.m) | Lực lượng | 55-2400 |
| Mô-men xoắn | 0,7-362,3 | |
| Kích thước đường đua bên trong (mm) | 25-300 | |
| Kích thước đường đua bên ngoài (mm) | 50-375 | |
| Độ dày (mm) | 51-197 | |
| Trọng lượng (Kg) |
0,5-49,7 |
|
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
Pf (N / mm2) |
MMột
(N · m) |
G
(Kilôgam) |
||||||
| d | D | Tôi | L | L1 |
kích thước |
Qty |
Ft(kN) | Mt(kN · m) | |||
| mm | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | số 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
