Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng TLK133
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa TLK133 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
20-65mm |
trọng lượng: |
0,25-0,89 |
Đường kính ngoài: |
47-95mm |
Kích thước: |
M6 M8 |
Mô-men xoắn0.014-15.7 (kNm: |
30-100 |
Số mô hình: |
Cụm khóa TLK133 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
20-65mm |
trọng lượng: |
0,25-0,89 |
Đường kính ngoài: |
47-95mm |
Kích thước: |
M6 M8 |
Mô-men xoắn0.014-15.7 (kNm: |
30-100 |

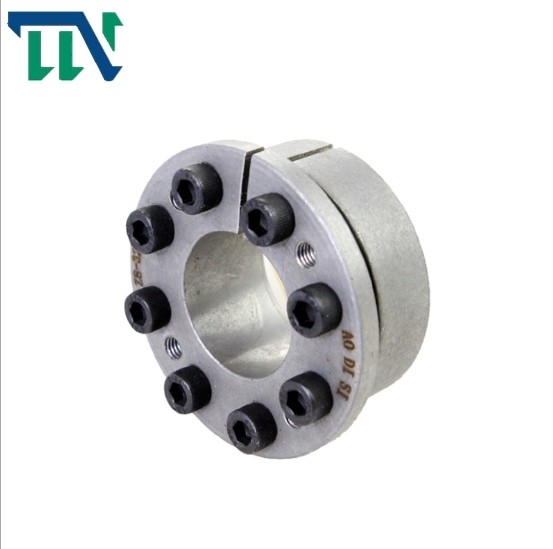

Thiết bị khóa trục tiêu chuẩn mang dòng TLK133
Giới thiệu Sản phẩm
Khóa Assembly là một kiểu kết nối mới.Nó dựa vào việc siết chặt các bu lông cường độ cao để tạo ra áp suất dương giữa Cụm khóa và trục hoặc giữa bề mặt vỏ, đi kèm với ma sát và một thiết bị kết nối không cần chìa khóa để thực hiện truyền tải.Nó có nhiều ưu điểm và đặc điểm độc đáo so với phương pháp kết nối cơ học truyền thống của sự giao thoa thông thường mà không có liên kết và liên kết
hướng dẫn sử dụng
1. Vui lòng đọc kỹ hướng dẫn này trước khi sử dụng;
2. Xác nhận xem sản phẩm hiện tại có phù hợp với kiểu máy móc đã định cấu hình hay không;
3. Molypden hoặc silicon có chứa phụ gia không được sử dụng trong các thành phần của cụm khóa;
4. Cấp hiệu suất quy định của sản phẩm này là 1,2 bu lông cấp 9 sẽ được thay thế bằng bu lông khác;
5. Sản phẩm này không có chức năng định vị trung tâm.Nếu bạn cần chức năng này, hãy tự thiết kế nó trên trục bánh xe;
6. Không gõ cưỡng bức trong quá trình lắp đặt cụm khóa;
7. Dung sai lựa chọn của trục và trục là H8 / H8
Tính năng sản phẩm
| Người mẫu | RLK603 Khóa lắp ráp | |
| Tải trọng định mức (kN.m) | Lực lượng | 5-3500 |
| Mô-men xoắn | 0,025-517 | |
| Kích thước đường đua bên trong (mm) | 14-360 | |
| Kích thước đường đua bên ngoài (mm) | 38-590 | |
| Độ dày (mm) | 15-175 | |
| Trọng lượng (Kg) | 0,1-186 | |
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
Pf (N / mm2) |
MMột
(N · m) |
G
(Kilôgam) |
|||||||
| d | D | L | L0 | L1 | L2 |
kích thước |
Qty |
F1(kN) | Mt(kN · m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6 × 20 |
5 |
30 |
0,29 | 220 |
17 |
0,25 |
| 22 | 0,32 | 200 | 0,26 | |||||||||
| 24 |
50 |
0,37 | 200 | 0,27 | ||||||||
| 25 |
6 |
36 |
0,45 | 215 | 0,28 | |||||||
| 28 |
55 |
0,5 | 200 | 0,32 | ||||||||
| 30 | 0,54 | 219 | 0,34 | |||||||||
| 32 |
60 |
số 8 |
48 |
0,77 | 215 | 0,35 | ||||||
| 35 | 0,84 | 190 | 0,37 | |||||||||
| 38 |
65 |
0,91 | 195 | 0,38 | ||||||||
| 40 | 0,96 | 190 | 0,40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8 × 25 |
7 |
77 |
1,75 | 230 |
41 |
0,63 |
| 50 | 80 | 1,93 | 210 | 0,68 | ||||||||
| 55 | 85 |
số 8 |
88 |
2,45 | 215 | 0,73 | ||||||
| 60 | 90 | 2,7 | 190 | 0,78 | ||||||||
| 63 |
95 |
9 |
100 |
3,18 | 205 | 0,83 | ||||||
| 65 | 3,25 | 200 | 0,89 | |||||||||
