Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng TLK134
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa TLK134 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
14-50mm |
trọng lượng: |
0,37-1,02kg |
Đường kính ngoài: |
55-80mm |
Kích thước: |
M6 M8 |
Mô-men xoắn (kNm: |
0,014-15,7 |
Số mô hình: |
Cụm khóa TLK134 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
14-50mm |
trọng lượng: |
0,37-1,02kg |
Đường kính ngoài: |
55-80mm |
Kích thước: |
M6 M8 |
Mô-men xoắn (kNm: |
0,014-15,7 |

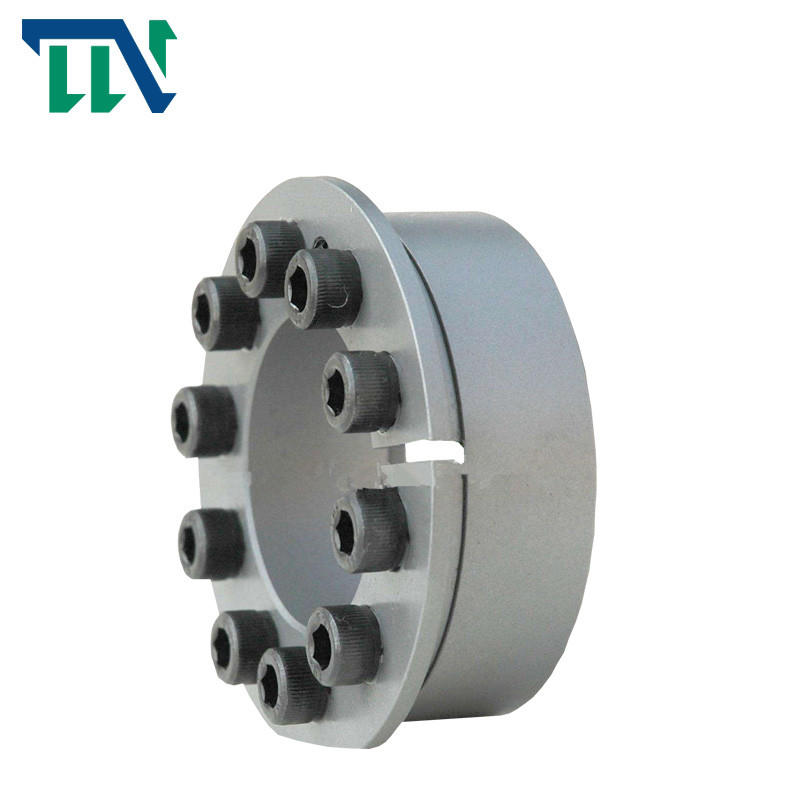

TLK 134 Khóa lắp ráp tự định tâm Kẹp cho máy luyện kim
Thiết bị khóa trục tiêu chuẩn mang dòng TLK134
Giới thiệu sản phẩm
Tianniu bắt đầu phát triển tất cả các loại ống tay áo mở rộng theo tiêu chuẩn này vào năm 1987.
Sau gần 20 năm thực hành, nó đã hoàn thành việc phát triển tất cả các giống của tiêu chuẩn này.Và được quảng bá cho ngành dệt may, đóng gói, thực phẩm, công nghiệp nhẹ, luyện kim, sản xuất giấy, in ấn, máy công cụ, trung tâm gia công, máy công cụ rèn và máy móc luyện kim, máy móc nói chung và máy móc khác, tạo được danh tiếng tốt và quảng bá các sản phẩm của ngành máy móc.kỹ năng được cải thiện.Và theo
cho nhu cầu của người dùng đặc biệt, sự phát triển của ống tay áo có khe co giãn không theo tiêu chuẩn.
Lựa chọn cụm khóa cần đáp ứng các yêu cầu sau:
A. Momen truyền: MT ≥ M
B. Lực dọc trục: ft ≥ FX
C. Truyền lực: ft ≥ f2x + (MD / 2x10-3) 2
D. Chịu lực hướng tâm: Pt ≥ FR / d1x103, trong đó:
M ￣ mômen cần truyền, kn · m;
FX ￣ lực dọc trục sinh ra, kn;
FT ￣ lực hướng tâm sinh ra, kn;
Mômen định mức của cụm khóa MT, kn · m;
Lực dọc trục định mức của cụm khóa FT ￣;KN;
d.| đường kính trong và chiều rộng vòng trong của cụm khóa, mm;
Áp lực lên bề mặt khớp giữa cụm khóa Pt và trục, N / mm2
Tính năng sản phẩm
| Mô hình | RLK603 Khóa lắp ráp | |
| Tải trọng định mức (kN.m) | Lực lượng | 5-3500 |
| Mô-men xoắn | 0,025-517 | |
| Kích thước đường đua bên trong (mm) | 14-360 | |
| Kích thước đường đua bên ngoài (mm) | 38-590 | |
| Độ dày (mm) | 15-175 | |
| Trọng lượng (Kg) | 0,1-186 | |
Thông số sản phẩm
|
基 本 尺 寸 kích thước cơ bản |
内 六角 螺钉 bu lông đầu lục giác bên trong |
额 定 负 荷 Tải trọng định mức |
Pf (N / mm2) |
MMột
(N · m) |
G
(Kilôgam) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
规 格 kích thước |
数量 Qty |
Ft(kN) |
Mt(kN · m) |
|||
| mm | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37.4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37.4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1.050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52.4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52.4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1.540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1.650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1.760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1.830 | 195 | 41 | 1,02 | ||||||||
