Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng TLK200
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa TLK200 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
10-500mm |
trọng lượng: |
0,01-16,5 |
Đường kính ngoài: |
13-540mm |
Kích thước: |
M 4 M 6 |
Mô-men xoắn (kNm: |
1,4-1110 |
Số mô hình: |
Cụm khóa TLK200 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
10-500mm |
trọng lượng: |
0,01-16,5 |
Đường kính ngoài: |
13-540mm |
Kích thước: |
M 4 M 6 |
Mô-men xoắn (kNm: |
1,4-1110 |

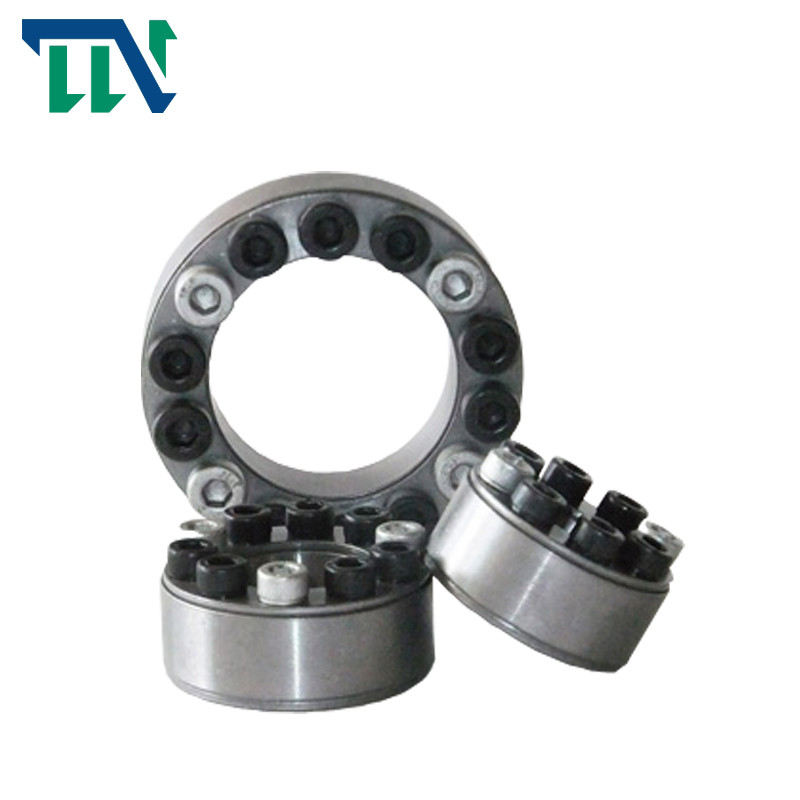

Thiết bị khóa TLK200 Lắp ráp khóa không cần khóa tự định tâm
Thiết bị khóa trục tiêu chuẩn mang dòng TLK200
Giơi thiệu sản phẩm
Khóa lắp ráp là một thành phần cơ bản tiên tiến được sử dụng rộng rãi trong kết nối cơ khí dưới tải trọng lớn trên thế giới.Trong kết nối của bánh xe và trục, nó là một thiết bị kết nối không cần chìa khóa để thực hiện truyền tải bằng cách siết chặt các bu lông cường độ cao để tạo ra áp lực và ma sát giữa các bề mặt ngăn chứa.
Thích hợp cho những dịp tải cao
Đặc biệt thích hợp cho mô-men xoắn xoay chiều
Các ứng dụng điển hình: bánh đà, tang trống
Hệ thống mô-men xoắn
Cài đặt
Cài đặt 1 ống mở rộng 1xt
Cài đặt 2 tay áo mở rộng 1.9xt
Cài đặt 3 tay áo mở rộng 2.7xt
Cài đặt 4 tay áo mở rộng 3.6xt
Lựa chọn cụm khóa cần đáp ứng các yêu cầu sau:
A. Momen truyền: MT ≥ M
B. Lực dọc trục: ft ≥ FX
C. Truyền lực: ft ≥ f2x + (MD / 2x10-3) 2
D. Chịu lực hướng tâm: Pt ≥ FR / d1x103, trong đó:
M ￣ mômen cần truyền, kn · m;
FX ￣ lực dọc trục sinh ra, kn;
FT ￣ lực hướng tâm sinh ra, kn;
Mômen định mức của cụm khóa MT, kn · m;
Lực dọc trục định mức của cụm khóa FT ￣;KN;
d.| đường kính trong và chiều rộng vòng trong của cụm khóa, mm;
Áp lực lên bề mặt khớp giữa cụm khóa Pt và trục, N / mm2
Tính năng sản phẩm
| Mô hình | RLK603 Khóa lắp ráp | |
| Tải trọng định mức (kN.m) | Lực lượng | 5-3500 |
| Mô-men xoắn | 0,025-517 | |
| Kích thước đường đua bên trong (mm) | 14-360 | |
| Kích thước đường đua bên ngoài (mm) | 38-590 | |
| Độ dày (mm) | 15-175 | |
| Trọng lượng (Kg) | 0,1-186 | |
Thông số sản phẩm
|
基 本 尺 寸 |
当 Pf ＝ 100N / mm2 时 的 额定 负荷 |
重 量 G (Kilôgam) |
||||
| d | D | L | l | F1(KN) | Mt(KN · m) | |
| mm | ||||||
| 10 | 13 |
4,5 |
3.7 |
1,4 | 7.0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5.3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3.0 | 22 | 0,01 | ||
| 16 | 20 | 3.2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3.6 | 32 | 0,01 | ||
| 19 | 24 | 3.8 | 35 | 0,01 | ||
| 20 | 25 | 4.0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4.8 | 56 | 0,01 | ||
| 25 | 30 | 5.0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6.0 | 90 | 0,01 | ||
| 32 | 36 | 6.4 | 100 | 0,01 | ||
| 35 | 40 |
7.0 |
6.0 |
số 8
.2 |
150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8.6 | 166 | 0,02 | ||
| 40 | 45 |
8.0 |
6.6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10.4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8.6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / mm2 时 的 额定 负荷 |
重 量 G (Kilôgam) |
||||
| d | D | L | l | F1(KN) | Mt(KN · m) | |
| mm | ||||||
| 48 | 55 |
10 |
8.6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24.8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32.0 | 1120 | 0,11 |
| 75 | 84 | 34.4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / mm2 时 的 额定 负荷 |
重 量 G (Kilôgam) |
||||
| d | D | L | l | F1(KN) | Mt(KN · m) | |
| mm | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
