Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: TLK401series
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa TLK401 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
45-320mm |
trọng lượng: |
1,5-71kg |
Đường kính ngoài: |
75-405mm |
Kích thước: |
M8 M10 M12 M14 M16 M20 |
Mô-men xoắn (kNm: |
174-2930 |
Số mô hình: |
Cụm khóa TLK401 |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước lỗ khoan: |
45-320mm |
trọng lượng: |
1,5-71kg |
Đường kính ngoài: |
75-405mm |
Kích thước: |
M8 M10 M12 M14 M16 M20 |
Mô-men xoắn (kNm: |
174-2930 |

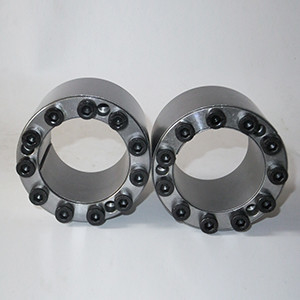

TLK401 Khóa lắp ráp tự định tâm Không chìa khóa cho ngành công nghiệp
Thiết bị khóa trục tiêu chuẩn mang dòng TLK300
Giới thiệu sản phẩm
Cụm khóa z-series do công ty truyền tải Changzhou tianniu sản xuất dựa trên các tiêu chuẩn kỹ thuật có thẩm quyền ở Châu Âu và đã thực hiện một số cải tiến sáng tạo cho sản phẩm một cách khoa học.Công ty chủ yếu sản xuất các tiêu chuẩn euro, JB (GB), tiêu chuẩn Hoa Kỳ và các sản phẩm hàng loạt khóa lắp ráp phi tiêu chuẩn khác nhau.Các sản phẩm được xuất khẩu sang Liên minh Châu Âu, Hoa Kỳ, Úc, Đông Nam Á, Hồng Kông và Đài Loan và các quốc gia và khu vực khác.Hiện tại, doanh nghiệp có diện tích 1000 mét vuông và có nhiều máy công cụ CNC, dụng cụ đo lường chính xác cao và thiết bị đo lường đặc biệt.Công ty đã liên tiếp phát triển và sản xuất hơn 30 loạt tiêu chuẩn và hàng nghìn thông số kỹ thuật của cụm khóa.Nó là một nhà sản xuất lắp ráp khóa chuyên nghiệp quy mô lớn ở Trung Quốc.
Cụm khóa là một bộ phận cơ sở cơ khí tiên tiến được sử dụng rộng rãi trong
thế giới cho các mối nối cơ khí dưới nhiều tải trọng khác nhau.Hoa Kỳ, Đức, Nhật Bản
và các nước có nền công nghiệp phát triển hơn lần đầu tiên sử dụng công nghệ mới này trong máy móc hạng nặng.
Tính năng sản phẩm
| Mô hình | RLK603 Khóa lắp ráp | |
| Tải trọng định mức (kN.m) | Lực lượng | 5-3500 |
| Mô-men xoắn | 0,025-517 | |
| Kích thước đường đua bên trong (mm) | 14-360 | |
| Kích thước đường đua bên ngoài (mm) | 38-590 | |
| Độ dày (mm) | 15-175 | |
| Trọng lượng (Kg) | 0,1-186 | |
Thông số sản phẩm
|
基 本 尺 寸 kích thước cơ bản |
内 六 角 螺 钉 bu lông đầu lục giác bên trong |
额 定 Đã đánh giá |
负 荷 trọng tải |
Pf (N / mm2) |
G
(Kilôgam) |
||||||
| d | D | Tôi | L |
规 格 kích thước |
数 量 Qty |
MMột N · m |
Ft(kN) | Mt(kN · m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1,6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1,7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1,8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1,9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11,8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12,7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15,7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4,5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4,7 | |||||
| 100 | 145 | 12 | 538 | 26,9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8,3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11,7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
| 150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
| 160 | 210 | 17 | 1045 | 83,7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
