Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO9001
Số mô hình: Dòng TLK601
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa TLK601 |
Vật chất: |
Thép chịu lực GCr15 |
Trọng lượng: |
0,15-4,2 |
Kích thước lỗ khoan: |
14-90mm |
Đường kính ngoài: |
23-112mm |
Kích thước: |
M4 M6 M8 m 10 |
Mô-men xoắn (kNm: |
9,7-184 |
Số mô hình: |
Cụm khóa TLK601 |
Vật chất: |
Thép chịu lực GCr15 |
Trọng lượng: |
0,15-4,2 |
Kích thước lỗ khoan: |
14-90mm |
Đường kính ngoài: |
23-112mm |
Kích thước: |
M4 M6 M8 m 10 |
Mô-men xoắn (kNm: |
9,7-184 |

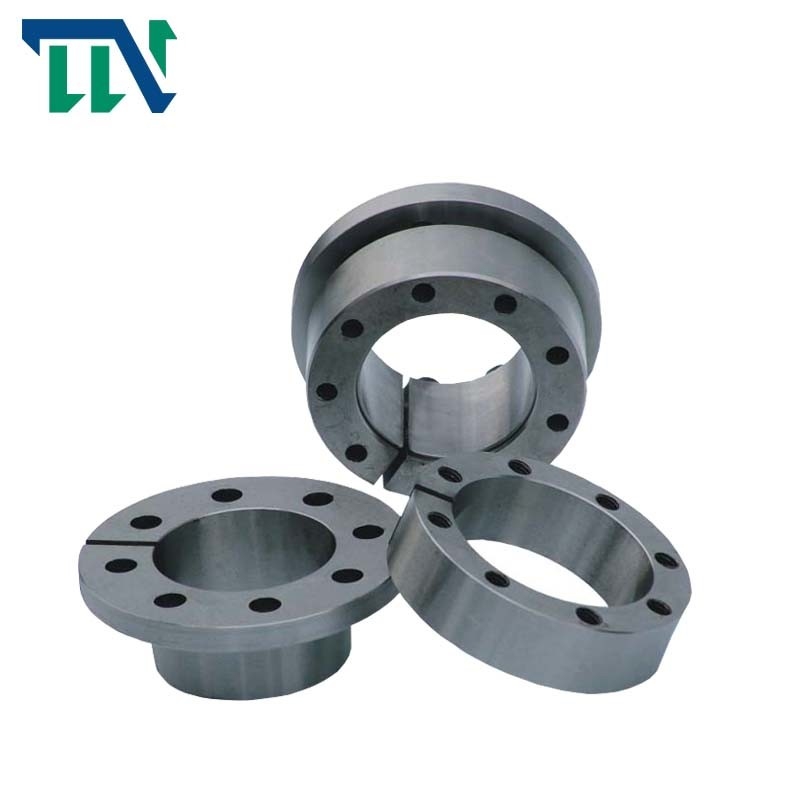

TLK601 Khóa lắp ráp tự định tâm
Thiết bị khóa trục tiêu chuẩn mang dòng TLK601
Giới thiệu sản phẩm
Thuận lợi
• Định tâm trục vào trung tâm
• Mômen truyền cao
• Chiều cao phẳng hướng tâm đặc biệt thích hợp cho
đường kính ngoài trung tâm nhỏ
• Không có sự dịch chuyển trục giữa trung tâm và
trục trong quá trình kẹp Do
điểm backstop cố định
• Mô-men xoắn có thể truyền từ 17 Nm lên đến 18 000 Nm
• Đối với đường kính trục từ 6 mm đến một trăm hai mươi mm
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) là nhà cung cấp vòng bi ly hợp một chiều chuyên nghiệp, các sản phẩm chính là ly hợp điện từ vi mô, khớp nối giới hạn mô-men xoắn, khớp nối trục trượt, khớp nối trục cánh quạt linh hoạt, cụm khóa và khớp nối trục, vân vân.
Chúng tôi đã hoạt động trong ngành công nghiệp vòng bi ly hợp và vòng bi ly hợp một chiều trong hơn 10 năm, kiên trì nguyên tắc kinh doanh sản phẩm phù hợp với yêu cầu của khách hàng. .
Tính năng sản phẩm
| Mô hình | RLK603 Khóa lắp ráp | |
| Tải trọng định mức (kN.m) | Lực lượng | 5-3500 |
| Mô-men xoắn | 0,025-517 | |
| Kích thước đường đua bên trong (mm) | 14-360 | |
| Kích thước đường đua bên ngoài (mm) | 38-590 | |
| Độ dày (mm) | 15-175 | |
| Trọng lượng (Kg) | 0,1-186 | |
Thông số sản phẩm
|
kích thước cơ bản |
bu lông đầu lục giác bên trong |
Tải trọng định mức |
Pf (N / mm2) A / B |
MMột
(N · m) |
G
(Kilôgam) |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
kích thước |
Qty |
Ft(kN) A / B |
Mt(kN · m) A / B | |||
| mm | |||||||||||||||
| 14 | 23 | 28,5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15,5 / 9,7 | 0,108 / 0,068 | 210/132 | 4,9 | 0,15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35,5 / 22,4 | 0,285 / 0,179 | 307/193 | 17 | 0,25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35,5 / 22,4 | 0,285 / 0,179 | 328/206 | 17 | 0,26 | |
| 18 | 26 | 34 | 47 | 42 | 0,320 / 0,200 | 290/184 | 0,27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35,5 / 22,4 | 0,335 / 0,212 | 276/174 | 17 | 0,30 |
| 20 | 28 | 36 | 50 | 44 | 0,350 / 0,224 | 262/165 | 0,31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0,353 / 0,231 | 155/101 | 0,38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0,636 / 0,400 | 237/149 | 0,38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53,4 / 33,6 | 0,665 / 0,420 | 228/143 | 17 | 0,40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0,745 / 0,470 | 204/128 | 0,41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0,795 / 0,500 | 189/119 | 0,47 | |||||||
| 32 | 43 | 51 | 65 | 59 | số 8 | 1,136 / 0,715 | 237/149 | 0,48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160 / 0.735 | 152/99 | 0,63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | số 8 | 71,3 / 44,8 | 1,223 / 0,797 | 140/92 | 17 | 0,67 |
| 40 | 53 | 61 | 75 | 69 | 1,287 / 0,840 | 133/87 | 0,74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1,352 / 0,881 | 127/82 | 0,78 | ||||||||
| 45 | 59 | 69,5 | 86 | 80 | 2.677 / 1.745 | 155/102 | 1,23 | ||||||||
| 48 | 62 | 71,5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | số 8 | 119 / 77,6 | 2,855 / 1,860 | 145/92 | 41 | 1,24 |
| 50 | 65 | 75,5 | 92 | 86 | 2.975 / 1.940 | 140/92 | 1,40 | ||||||||
| 55 | 71 | 81,5 | 98 | 92 | 3.680 / 2.400 | 117/77 | 1,70 | ||||||||
| 60 | 77 | 87,5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133 / 87,2 | 4.015 / 2.620 | 107/70 | 41 | 1,90 |
| 65 | 84 | 94,5 | 111 | 105 | 4.350 / 2.840 | 100/65 | 2,20 | ||||||||
| 70 | 90 | 101,5 | 119 | 113 | 9 | 212/139 | 7.440 / 4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970 / 5.200 | 114/75 | 3,32 | ||||||
| 80 | 100 | 112,5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335 / 7.39 | 144/94 | 83 | 3,50 |
| 85 | 106 | 118,5 | 137 | 131 | 12 | 283/184 | 12.040 / 7.85 | 135/88 | 3,81 | ||||||
| 90 | 112 | 124,5 | 144 | 137 | 12 | 283/184 | 12,750 / 8,32 | 128/83 | 4,20 | ||||||
