Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng CK-N
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Bộ ly hợp một chiều loại CK-N Sprag |
Vật chất: |
Thép chịu lực GCR 15 |
Loại hình: |
Vòng bi một chiều |
Thíchness (mm): |
106-190 |
Mô-men xoắn (Nm）: |
137-3900 |
Trọng lượng (Kg): |
2,1-16,5 |
Kích thước lỗ khoan (mm): |
25-90 |
Tên: |
Bộ ly hợp một chiều loại CK-N Sprag |
Vật chất: |
Thép chịu lực GCR 15 |
Loại hình: |
Vòng bi một chiều |
Thíchness (mm): |
106-190 |
Mô-men xoắn (Nm）: |
137-3900 |
Trọng lượng (Kg): |
2,1-16,5 |
Kích thước lỗ khoan (mm): |
25-90 |

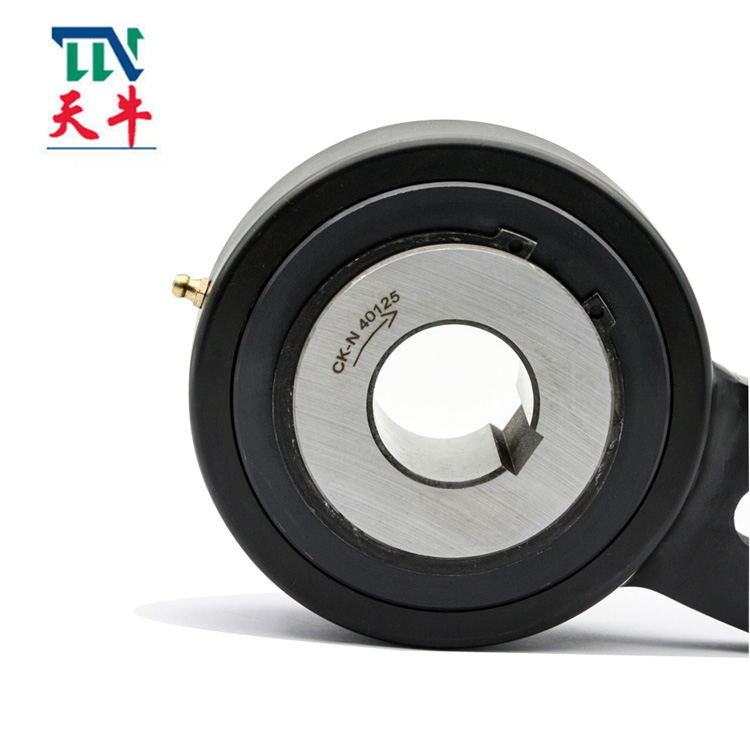

Bộ ly hợp một chiều loại CK-N Sprag với tốc độ thấp
Giới thiệu sản xuất
Loại CK-N là loại ly hợp một chiều tích hợp kiểu phun mà không hỗ trợ ổ trục và phớt dầu, và phù hợp để ứng dụng ở tốc độ chạy thấp.
Một chút, được gắn chặt vào một bộ phận cố định của máy và đi qua rãnh trong cánh tay đòn, cung cấp điểm dừng chuyển hướng, khe hở hướng tâm trên bu lông này phải bằng 1% solt với.
Cánh tay đòn và ổ trục không được: được ứng suất trước, chủ yếu được sử dụng làm ly hợp quay ngược hoặc lập chỉ mục trong đóng gói và in, loại này cung cấp công suất mô-men xoắn cao với khoảng trống tối thiểu.
CK-N series Cam Clutch được phát triển theo phong cách Châu Âu Backstopping Cam Clutch dễ dàng
Cách sử dụng.Nó có cấu tạo Cam & Roller mà con lăn hoạt động như một ổ trục giống như dòng BS kích thước nhỏ
Cam Ly hợp.Vòng đua bên ngoài có hình dạng đặc biệt được kết hợp với cánh tay mô-men xoắn, vì vậy chỉ dừng lại
Xoay vòng là bắt buộc.
Bạn có thể chọn đúng mô hình từ các kích thước lỗ khoan khác nhau từ 20 mm đến 90 mm trong mỗi 5 mm.
Backstopping cho thang máy quốc gia hoặc băng tải vận chuyển thực phẩm được sử dụng trong nhà máy là
Sự giới thiệu.Tsubaki khuyến nghị BS series Cam Ly hợp trong điều kiện môi trường rất bụi hoặc băng tải nghiêng và thang máy gầu được sử dụng ở vị trí bên ngoài.
| Loại hình | Mô-men xoắn danh nghĩa Nm |
Overrunning Giới hạn tốc độ r / phút |
Kích thước mm | Trọng lượng Kilôgam |
||||||||||
| d H7 |
D | D1 | C | L | L1 | L2 | L3 | H | H1 | H2 | ||||
| CK-N2526 | 137 | 500 | 25 | 62 | 68 | 16 | 25 | 12 | 34 | 10 | 80 | 73 | 20 | 1,8 |
| CK-N25100 | 435 | 400 | 25 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102,5 | 35 | 2,5 |
| CK-N30100 | 435 | 400 | 30 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102,5 | 35 | 2,4 |
| CK-N35100 | 435 | 400 | 35 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102,5 | 35 | 2.3 |
| CK-N40125 | 1035 | 300 | 40 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 4 |
| CK-N45125 | 1035 | 300 | 45 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3,9 |
| CK-N50125 | 1035 | 300 | 50 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.8 |
| CK-N55125 | 1035 | 300 | 55 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.7 |
| CK-N60150 | 1290 | 250 | 60 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.2 |
| CK-N70150 | 1290 | 250 | 70 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.1 |
| CK-N80180 | 3900 | 200 | 80 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9,6 |
| CK-N90180 | 3900 | 200 | 90 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9.5 |
