Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng LK-K
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Bộ ly hợp cam một hướng tốc độ thấp LD Series |
Vật chất: |
Thép chịu lực GCR 15 |
Tối đa Chạy quá tốc độ (r / min): |
300-200 |
Mô-men xoắn (Nm）: |
5,88-49 |
Trọng lượng (Kg): |
0,25-0,69 |
Kích thước lỗ khoan (mm): |
10-30 |
Tên: |
Bộ ly hợp cam một hướng tốc độ thấp LD Series |
Vật chất: |
Thép chịu lực GCR 15 |
Tối đa Chạy quá tốc độ (r / min): |
300-200 |
Mô-men xoắn (Nm）: |
5,88-49 |
Trọng lượng (Kg): |
0,25-0,69 |
Kích thước lỗ khoan (mm): |
10-30 |

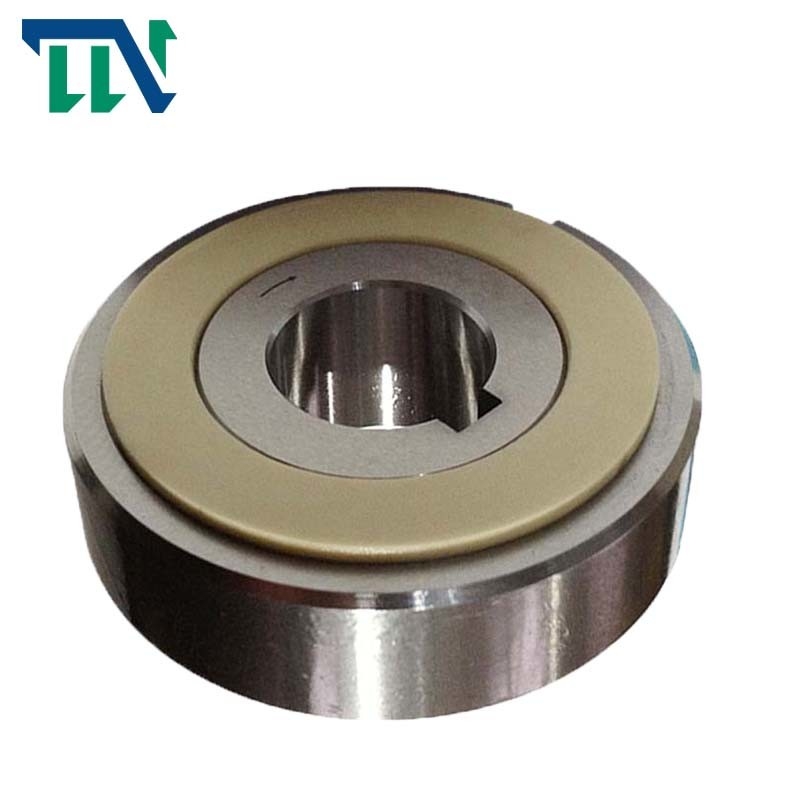

LD Series Vòng bi ly hợp một chiều Sprag Cam cho máy dệt
Giới thiệu sản xuất
Changzhou TIANNIU Transmission Equipment Co., Ltd là nhà cung cấp vòng bi ly hợp một chiều chuyên nghiệp, các sản phẩm chính là ly hợp điện từ vi mô, khớp nối giới hạn mô-men xoắn, khớp nối trục trượt, khớp nối trục cánh quạt linh hoạt, cụm khóa và khớp nối trục, v.v.
Chúng tôi đã tham gia vào ngành công nghiệp vòng bi ly hợp và vòng bi ly hợp Sprag trong hơn 10 năm, kiên trì nguyên tắc kinh doanh của các sản phẩm phù hợp với yêu cầu của khách hàng. .
Cài đặt và sử dụng
1. LD Series Cam Ly hợp được bôi trơn trước bằng mỡ đặc biệt và sẵn sàng sử dụng mà không cần thêm chất bôi trơn.
2. Khi lắp ly hợp vào trục, dùng búa mềm ấn nhẹ vào ly hợp bên trong để ngăn ly hợp Vòng ngoài bị trượt ra khỏi vòng trong.
3. Hãy chắc chắn để gắn tấm.Điều này ngăn không cho chủng tộc bên ngoài trượt khỏi chủng tộc bên trong.Xem Kích thước đề xuất của tấm được liệt kê ở bên phải.
4. Để bôi trơn, phủ mỡ lên tấm và thanh đẩy kim loại.
5. Không bao giờ tác động lực đẩy lên ly hợp.Các thiết bị khác nên được cung cấp để chịu tải lực tác dụng lên ly hợp.
6. Khóa phải phù hợp với JIS B1301-1959.
7. Các lỗ khoan của puli, đĩa xích, v.v., phải có dung sai H6 hoặc H7.
|
Người mẫu
|
Ly hợp cam LD
|
|
|
Kích thước đường đua bên trong (mm)
|
10-30 mm
|
|
|
Kích thước đường đua bên ngoài (mm)
|
47-82 mm
|
|
|
Độ dày (mm)
|
24mm
|
|
|
Trọng lượng (Kg)
|
0,25-0,65 kg
|
|
|
Công suất mô-men xoắn (Nm)
|
5,88-49 Nm
|
|
Thông số sản phẩm
| Người mẫu | Mô-men xoắn Dung tích (Nm) |
Lôi kéo Mô-men xoắn (Nm) |
Tối đa Chạy quá mức (r / phút) |
Tối đa lập chỉ mục (chu kỳ / phút) |
Max.Radial Tải khi Chạy quá mức (kgf) |
Kích thước lỗ khoan |
Một |
B |
C |
D |
E |
Cuộc đua bên ngoài Keyway |
Trọng lượng ( Kilôgam ) |
|
| Cuộc đua bên trong | Dia. (H7) |
Keyway | ||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1,5 | 19,5 | 23,9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0,4 |
| LD07 | 29.4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0.017 -0.042 |
70 | 10x4,5 | 0,65 |
Gắn ví dụ:
