Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: Dòng GRC
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton vận chuyển đường biển vận chuyển máy bay 0.08-0.17KG
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục dưới |
Cấu trúc: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tên: |
Khớp nối trục dưới |
Cấu trúc: |
Khớp nối trục dưới |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |

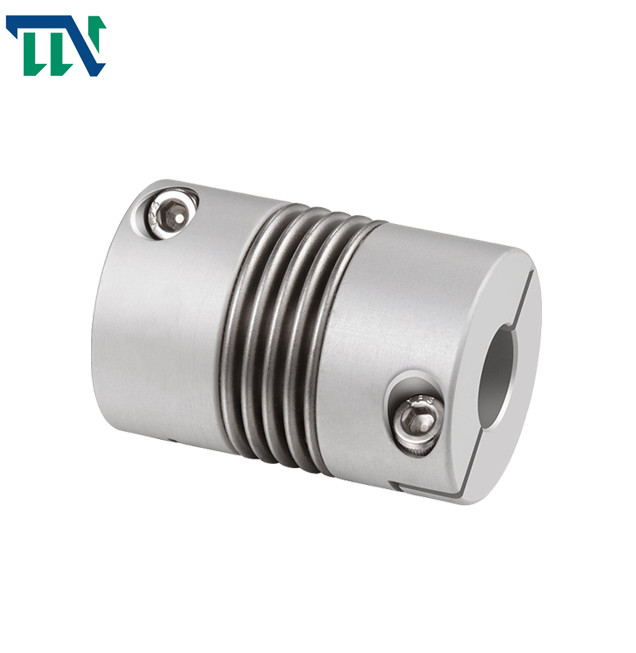

Ống thép kẹp khớp nối trục được thực hiện cho bộ mã hóa
Giơi thiệu sản phẩm
CÁC LOẠI GRC-32x42 GRC-40x55 GRC-55x72
Khớp nối ống thổi sử dụng ống có thành mỏng gấp nếp (ống thổi) để hàn trực tiếp hoặc liên kết với hai nửa khớp nối để truyền chuyển động.Khớp nối có ưu điểm là kết cấu đơn giản, kích thước tổng thể nhỏ, gia công và lắp đặt thuận tiện, truyền động có độ chính xác cao.Nó chủ yếu được sử dụng trong máy móc chính xác công suất nhỏ và cơ chế điều khiển yêu cầu cấu trúc nhỏ gọn và độ chính xác truyền cao.
Tính năng sản phẩm
> Vật liệu là hợp kim nhôm, và ống thổi ở giữa được làm bằng thép không gỉ với khả năng chống ăn mòn tuyệt vời
> Hàn laser được sử dụng giữa ống thổi và ống bọc trục, không có khe hở quay, thích hợp để quay thuận và quay ngược
> Cấu trúc ống thổi có thể bù trừ hiệu quả độ lệch xuyên tâm, góc và trục
> Được thiết kế cho động cơ bước động cơ servo
> Phương pháp bắt vít kẹp chặt
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối quả mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có hệ thống quản lý chất lượng khoa học và hoàn chỉnh.
Thông số sản phẩm
Bản vẽ sản phẩm
Kích thước sản phẩm
| Người mẫu | D1 D2 Bore | øD | L | L1 | L2 | L3 | N | C | F | M | Mô-men xoắn cờ lê (N · M) |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3.5 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
