Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: Dòng GN
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục cứng |
Mô hình: |
GNseries |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Độ dày: |
21-81mm |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tên: |
Khớp nối trục cứng |
Mô hình: |
GNseries |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
4-38mm |
Sự bảo đảm: |
12 tháng |
Độ dày: |
21-81mm |
Diamter bên ngoài: |
16-65mm |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |

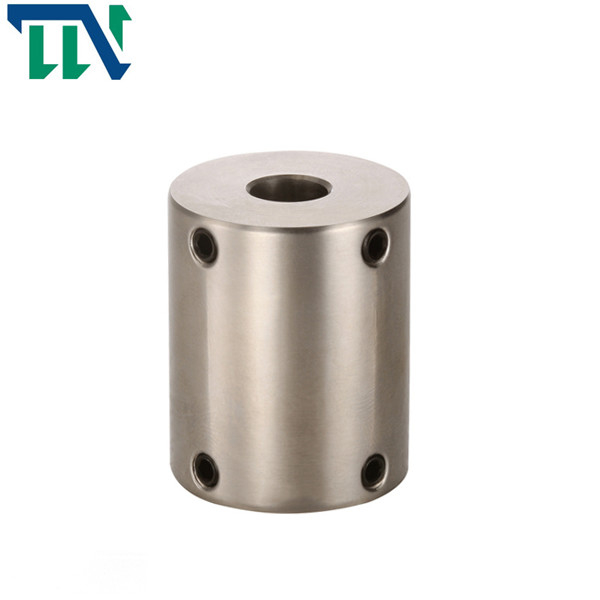

Khớp nối trục linh hoạt cứng nhắc Số liệu định vị cho máy giấy 25X35mm
Vít cài khớp nối trục linh hoạt cứng cáp Hệ mét hợp kim nhôm
Tính năng sản phẩm
Do cấu tạo đơn giản, giá thành rẻ và truyền mômen lớn nên thường dùng khi tốc độ thấp, không có va đập, độ cứng của trục lớn, ăn khớp tốt.Khớp nối mặt bích (còn được gọi là khớp nối mặt bích) là một nửa khớp nối dạng đĩa hai mặt bích (mặt bích) được kết nối bằng bu lông và hai nửa khớp nối tương ứng được kết nối với hai trục bằng chìa khóa để nhận ra hai trục.Khớp nối để truyền mômen và chuyển động.
Các bu lông trên mặt bích của khớp nối cứng có thể là tất cả các bu lông cho lỗ doa, hoặc một nửa trong số chúng là bu lông cho lỗ doa, và nửa còn lại là bu lông thường, tùy theo độ lớn của mômen truyền.
> Cấu trúc tích hợp, sử dụng tổng thể vật liệu hợp kim nhôm có độ bền cao
> Mô-men xoắn cao, độ cứng cao
> Loại cứng về cơ bản không cho phép độ lệch tâm, vì vậy nó phải được điều chỉnh đầy đủ trong quá trình sử dụng
> Phương pháp siết vít vít định vị
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối quả mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có hệ thống quản lý chất lượng khoa học và hoàn chỉnh.
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | F | M | siết chặt mô-men xoắn vít (NM) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | số 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| tham số odel | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4,39x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4,39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1,25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1,25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3,8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3,8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1,15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1,15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1,45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
