Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: G 28,5 * 38
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục cứng |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
28,5 mm |
Sự bảo đảm: |
48g |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tên: |
Khớp nối trục cứng |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
28,5 mm |
Sự bảo đảm: |
48g |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |

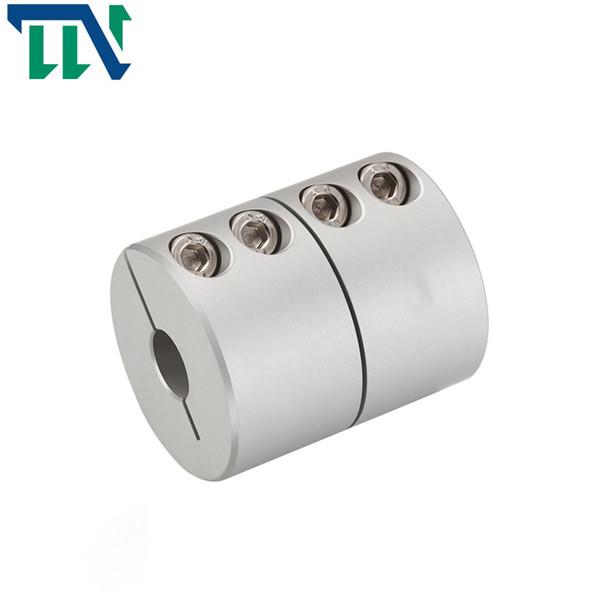

Kẹp cứng GNC 28.5X 38 Khớp nối trục hợp kim nhôm cho máy
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | F | M | siết chặt mô-men xoắn vít (NM) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3,75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3,75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3,75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3,75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28,5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28,5 | 38 | 7.8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| tham số mô hình | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2,9x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2,9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8,6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8,6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2,7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2,7x10-6 | 43 | ||
| GNC-28,5x38 | 14 | - | - | - | 5500 | 2,5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7,1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1,45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1,45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7,0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7,0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
Tính năng sản phẩm
Khớp nối mặt bích là khớp nối cứng, là nối hai nửa khớp nối có mặt bích với hai trục bằng then dẹt thông thường, sau đó dùng bu lông để nối hai nửa khớp nối thành một để truyền chuyển động.và mô-men xoắn.Loại khớp nối này có hai dạng kết cấu chính: 1. Dựa vào lỗ bản lề dùng bu lông để đạt được sự ăn khớp của hai trục và dựa vào thanh bu lông chịu lực đùn và chịu cắt để truyền mômen xoắn;2. dựa vào một nửa khớp nối trên Vai được căn chỉnh với rãnh trên nửa khớp nối kia.Bu lông nối hai nửa khớp nối có thể dùng bu lông thường cấp B và B, mômen được truyền bằng mômen ma sát của các bề mặt khớp của hai nửa khớp nối.
Khớp nối cứng được chia thành khớp nối mặt bích, khớp nối mặt bích then xuyên tâm, khớp nối ống tay Khớp nối vỏ kẹp và khớp nối mặt bích trục song song: sử dụng bu lông để nối mặt bích của hai nửa khớp nối để thực hiện sự ăn khớp của hai trục.Khớp nối mặt bích chìa xuyên tâm: sử dụng chìa xuyên tâm và bu lông thông thường để nối hai nửa khớp nối.Khớp nối tay áo: sử dụng tay áo chung để kết nối hai trục theo một cách nào đó.Khớp nối vỏ kẹp: sử dụng hai vỏ kẹp chia dọc theo trục để kẹp theo một cách nào đó để nhận ra sự ăn khớp của hai trục Khớp nối trục song song: một khớp nối trong đó hai trục song song được nối với nhau bằng cách sử dụng tấm trung gian thông qua trục chốt.
> Cấu trúc tích hợp, sử dụng tổng thể vật liệu hợp kim nhôm có độ bền cao
> Mô-men xoắn cao, độ cứng cao
> Loại cứng về cơ bản không cho phép độ lệch tâm, vì vậy nó phải được điều chỉnh đầy đủ trong quá trình sử dụng
> Phương pháp siết vít vít định vị
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối quả mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có hệ thống quản lý chất lượng khoa học và hoàn chỉnh.
