Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GN 16 * 16 GN 16 * 24
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục cứng |
Mô hình: |
Dòng GN |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
6g-10g |
Tên: |
Khớp nối trục cứng |
Mô hình: |
Dòng GN |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
16mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
6g-10g |

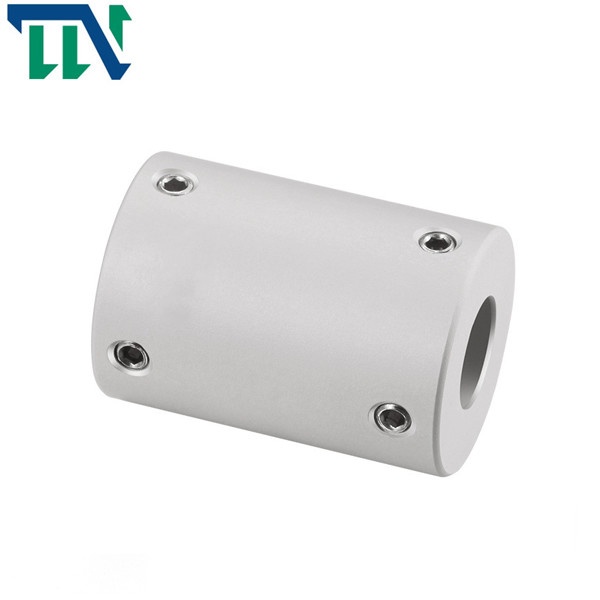

Vít cài khớp nối trục linh hoạt cứng cáp Hệ mét hợp kim nhôm
Tính năng sản phẩm
Khớp nối cứng là loại khớp nối cứng dạng xoắn, không có khe hở quay ngay cả khi chịu tải trọng.Ngay cả khi có tải do sai lệch, khớp nối cứng vẫn truyền mômen xoắn một cách cứng nhắc.
Các bu lông trên mặt bích của khớp nối cứng có thể là tất cả các bu lông cho lỗ doa, hoặc một nửa trong số chúng là bu lông cho lỗ doa, và nửa còn lại là bu lông thường, tùy theo độ lớn của mômen truyền.
> Cấu trúc tích hợp, sử dụng tổng thể vật liệu hợp kim nhôm có độ bền cao
> Mô-men xoắn cao, độ cứng cao
> Loại cứng về cơ bản không cho phép độ lệch tâm, vì vậy nó phải được điều chỉnh đầy đủ trong quá trình sử dụng
> Phương pháp siết vít vít định vị
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối quả mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có hệ thống quản lý chất lượng khoa học và hoàn chỉnh.
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | F | M | siết chặt mô-men xoắn vít (NM) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | số 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| tham số odel | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4,39x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4,39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1,25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1,25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3,8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3,8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1,15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1,15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1,45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
