Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GN20 * 20 GN 20 * 30
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục cứng |
Mô hình: |
Dòng GN |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
20mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
15-20g |
Tên: |
Khớp nối trục cứng |
Mô hình: |
Dòng GN |
Vật chất: |
Thép nhôm |
Kích thước lỗ khoan: |
20mm |
Sự bảo đảm: |
12 tháng |
Materia đàn hồi: |
PA66 |
Xử lý bề mặt: |
Xử lý oxy hóa anốt |
trọng lượng: |
15-20g |

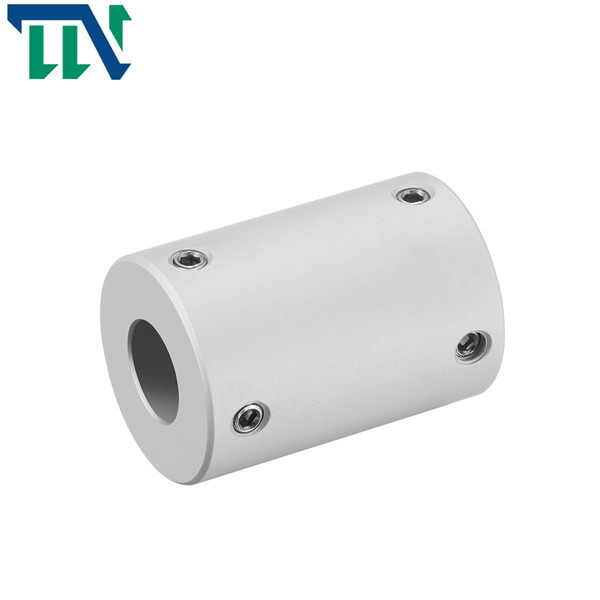

Vít cứng GN 20X20 30 Khớp nối trục vít Hợp kim nhôm cho CNC
Tính năng sản phẩm
Khớp nối cứng là loại khớp nối cứng dạng xoắn, không có khe hở quay ngay cả khi chịu tải trọng.Ngay cả khi có tải do sai lệch, khớp nối cứng vẫn truyền mômen xoắn một cách cứng nhắc.
Các bu lông trên mặt bích của khớp nối cứng có thể là tất cả các bu lông cho lỗ doa, hoặc một nửa trong số chúng là bu lông cho lỗ doa, và nửa còn lại là bu lông thường, tùy theo độ lớn của mômen truyền.
Thuận lợi:
1. Trọng lượng nhẹ, quán tính cực thấp và độ nhạy cao 2. Không cần bảo dưỡng, siêu chống dầu và chống ăn mòn 3. Vật liệu hợp kim nhôm và thép không gỉ 4. Cung cấp loại bu lông siết, loại kẹp và loại tách 5. Các mẫu sản phẩm có lỗ rỗng khác nhau kích thước ở cả hai đầu cũng có sẵn trong kho
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối quả mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có hệ thống quản lý chất lượng khoa học và hoàn chỉnh.
Thông số sản phẩm
| tham số mô hình | đường kính lỗ khoan chung d1, d2 | ΦD | L | F | M | siết chặt mô-men xoắn vít (NM) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | số 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| tham số odel | Định mức mô-men xoắn (NM) * |
độ lệch tâm cho phép (mm) * |
góc lệch cho phép (°) * |
độ lệch trục cho phép (mm) * |
tốc độ tối đa vòng / phút |
lực quán tính (Kg.M2) |
Vật liệu của tay áo trục | xử lý bề mặt | trọng lượng (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4,39x10-7 | Hợp kim nhôm độ bền cao | Điều trị Anodizing | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4,39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1,25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1,25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3,8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3,8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1,15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1,15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1,45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
