Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: GR 25 * 37
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C, D / A, D / P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục dưới |
Cấu trúc: |
Khớp nối trục dưới |
Nguyên liệu: |
nhôm thép |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
vật liệu đàn hồi: |
PA66 |
xử lý bề mặt: |
Xử lý oxy hóa anốt |
Cân nặng: |
0,013kg |
Tên: |
Khớp nối trục dưới |
Cấu trúc: |
Khớp nối trục dưới |
Nguyên liệu: |
nhôm thép |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
vật liệu đàn hồi: |
PA66 |
xử lý bề mặt: |
Xử lý oxy hóa anốt |
Cân nặng: |
0,013kg |

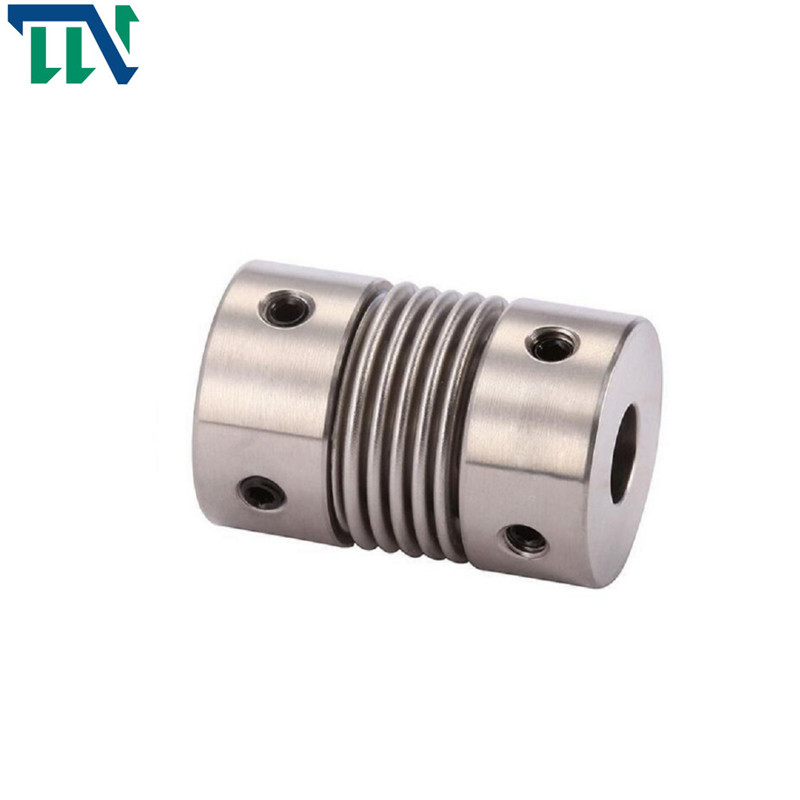

GR 25X37 M4 Khớp nối trục nhôm Bellows Setscrew cho máy
Thông số sản phẩm
bản vẽ sản phẩm
Kích thước sản phẩm
| tham số mô hình | đường kính lỗ chung d1,d2 | ΦD | L | LI | L2 | L3 | N | F | m | siết chặt mô-men xoắn vít (NM) |
| GR-16x27 | 4,5,6,6,35,7,8 | 16 | 27 | 7,5 | 2 | số 8 | 13,5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2,8 | 12 | 18 | 3,5 | M3 | 0,7 |
| GR-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12.3 | 20.2 | 4,5 | M4 | 1.7 |
| GR-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9,5 | 3 | 12 | 20.2 | 4,5 | M4 | 1.7 |
| GR-32x42 | 8,9,10,11,12,12,7,14,15 | 32 | 42 | số 8 | 4 | 18 | 27.2 | 5,5 | M5 | 4 |
| GR-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9,5 | 6 | 20 | 34,5 | 5,5 | M5 | 4 |
| GR-55x57 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51,9 | 6,25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 8,9 | M6 | 7 |
| tham số mô hình | định mức mô-men xoắn (NM)* |
độ lệch tâm cho phép (mm)* |
góc lệch cho phép (°)* |
độ lệch trục cho phép (mm)* |
tốc độ tối đa vòng/phút |
độ cứng xoắn tĩnh (NM/rad) |
lực quán tính (Kg.M2) |
Chất liệu của tay áo trục | xử lý bề mặt | cân nặng (g) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7,9x10-7 | Hợp kim nhôm cường độ cao | xử lý anot hóa | số 8 |
| GR-20x32 | 1,5 | 0,1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6,2x10-6 | 22 | ||
| GR-25x37 | 2.0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6,7x10-6 | 30 | ||
| GR-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6.4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2,8x10-5 | 170 | ||
| GR-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2,3x10-5 | 280 |
Giơi thiệu sản phẩm
Tính năng sản phẩm
1. Khớp nối ống thổi không có khe hở và độ nhạy cao
2. Độ đàn hồi cao, bảo vệ thiết bị tốt hơn
3. Nó có thể hấp thụ rung động và bù các sai lệch hướng tâm, góc và hướng trục cùng một lúc
4. Chống vết dầu và chống ăn mòn mạnh
5. Độ cứng xoắn, đặc tính quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ hoàn toàn giống nhau
6. Thường được sử dụng trong máy công cụ CNC, đĩa lập chỉ mục và các máy móc công nghiệp khác
