Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Z18
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z18 |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
1,5-71kg |
Đường kính ngoài: |
75-405mm |
Độ dày (mm): |
72-197mm |
Kích thước lỗ khoan: |
45-320mm |
Mô-men xoắn (kNm: |
3,9-470 |
Số mô hình: |
Cụm khóa Z18 |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
1,5-71kg |
Đường kính ngoài: |
75-405mm |
Độ dày (mm): |
72-197mm |
Kích thước lỗ khoan: |
45-320mm |
Mô-men xoắn (kNm: |
3,9-470 |

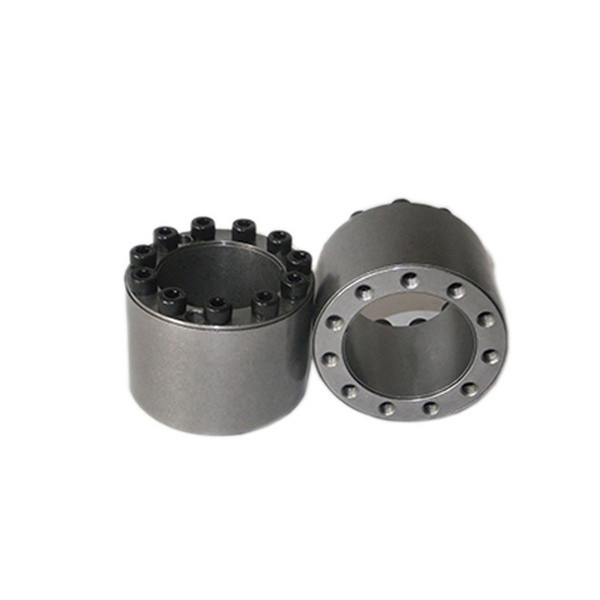

Thiết bị khóa lắp ráp khóa Z18 Thiết bị khóa trục cho máy
Tính năng sản phẩm
Locking Assembly là đế cơ khí tiên tiến được sử dụng rộng rãi trên thế giới cho khớp nối cơ khí chịu nhiều tải trọng khác nhau.Hoa Kỳ, Đức, Nhật Bản và các nước có nền công nghiệp phát triển hơn lần đầu tiên sử dụng công nghệ mới này trong máy móc hạng nặng.Nó đã được mở rộng sang nhiều ngành công nghiệp máy móc khác.Khóa hội bắt đầu quốc tế vào đầu những năm 1970.Trung Quốc đã phát triển sản phẩm này vào đầu những năm 1980, lần đầu tiên quảng bá và ứng dụng nó trong các loại máy móc hạng nặng khác nhau
Cụm khóa sê-ri z do công ty truyền dẫn tianniu Thường Châu sản xuất dựa trên các tiêu chuẩn kỹ thuật có thẩm quyền ở Châu Âu và đã thực hiện một số cải tiến sáng tạo cho sản phẩm một cách khoa học.
Công ty chủ yếu sản xuất các tiêu chuẩn euro, JB (GB), tiêu chuẩn Hoa Kỳ và các dòng sản phẩm lắp ráp khóa phi tiêu chuẩn khác nhau.Các sản phẩm được xuất khẩu sang Liên minh Châu Âu, Hoa Kỳ, Úc, Đông Nam Á, Hồng Kông và Đài Loan và các quốc gia và khu vực khác.
Công ty đã liên tiếp phát triển và sản xuất hơn 30 dòng sản phẩm tiêu chuẩn và hàng nghìn thông số kỹ thuật của cụm khóa.Đây là nhà sản xuất lắp ráp khóa chuyên nghiệp quy mô lớn tại Trung Quốc
Hiện tại, doanh nghiệp có diện tích 1000 mét vuông và có nhiều máy công cụ CNC, dụng cụ đo lường độ chính xác cao và thiết bị đo lường đặc biệt.
Người mẫu | Bộ phận kẹp côn Z18 | |
Lực ép lên trục (N/mm2) | 120 | |
Áp lực lên Hub (N/mm2) | 92-108 | |
Tải trọng định mức (kN.m) | Lực lượng | 174-2930 |
mô-men xoắn | 3,9-470 | |
Kích thước cuộc đua bên trong (mm) | 45-320 | |
Kích thước chủng tộc bên ngoài (mm) | 75-405 | |
Độ dày (mm) | 72-197 | |
Trọng lượng (Kg) | 1,5-71 |
Thông số sản phẩm
基 本 尺 寸 kích thước cơ bản |
内 六 角 螺 钉 bu lông đầu lục giác bên trong |
额 定 đánh giá |
负 荷 trọng tải |
Pf (N/mm2) |
g
(Kilôgam) |
||||||
đ | Đ. | TÔI | l |
规 格 kích cỡ |
数 量 số lượng |
mMỘT n·m |
Ft(kN) | mt(kN·m) | |||
mm | |||||||||||
45 | 75 | 9 | 174 | 3.9 | 185 | 1,5 | |||||
48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
65 | 95 | 11 | 213 | 6,9 | 155 | 2.0 | |||||
70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
75 | 115 | 11 | 338 | 12.7 | 170 | 3,8 | |||||
80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
95 | 135 | 13 | 400 | 19,0 | 160 | 4.7 | |||||
100 | 145 | 12 | 538 | 26,9 | 160 | 7.2 | |||||
110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
130 | 180 | 13 | 800 | 52,0 | 155 | 11.7 | |||||
140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
150 | 200 | 16 | 985 | 73,8 | 165 | 13.2 | |||||
160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
320 | 405 | 22 | 2930 | 470 | 145 | 71.0 |
