Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO9001
Số mô hình: Z17A
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 1000 mỗi tháng
Số mô hình: |
Cụm khóa Z17A |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
0,5-179,5kg |
Đường kính ngoài: |
55-710mm |
Độ dày (mm): |
60-155 |
Kích thước lỗ khoan: |
30-600mm |
Mô-men xoắn (kNm: |
64-1265 |
Số mô hình: |
Cụm khóa Z17A |
Vật liệu: |
Thép chịu lực GCr15 |
Cân nặng: |
0,5-179,5kg |
Đường kính ngoài: |
55-710mm |
Độ dày (mm): |
60-155 |
Kích thước lỗ khoan: |
30-600mm |
Mô-men xoắn (kNm: |
64-1265 |

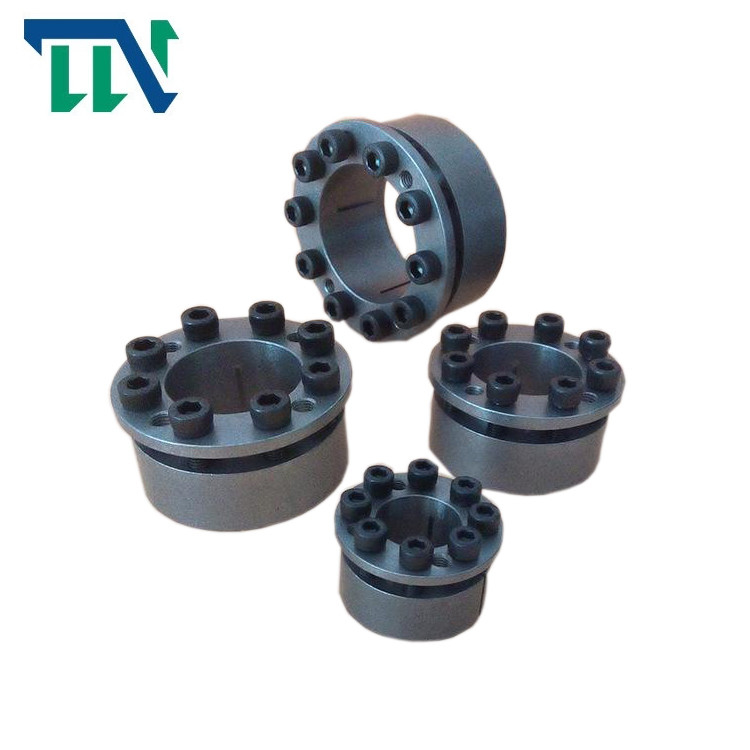

Z17 Một bộ khóa điện của thiết bị khóa không cần chìa khóa
Tính năng sản phẩm
Khi ống bọc khớp nối mở rộng được lắp đặt theo hướng dọc trục, nó có thể dễ dàng điều chỉnh kích thước vị trí cần thiết của hướng trục và
vị trí tương đối của các bộ phận mà không có bất kỳ sự cố định trục nào.Với việc mở rộng phạm vi ứng dụng, tất cả các loại hình thức kết nối phức tạp trong
máy móc có thể được thay thế bằng cách mở rộng đặc biệt và tay áo khớp nối chặt chẽ.Đơn giản hóa cấu trúc truyền dẫn hoặc trở thành một phần không thể thiếu của một thành phần cơ khí, chẳng hạn như khớp nối màng ngăn không có phản ứng dữ dội.
Đặc tính cơ của vít lắp khóa Z17 I. hướng dẫn sử dụng.Vui lòng đọc kỹ hướng dẫn này trước khi sử dụng.
1. Xác nhận xem sản phẩm hiện tại có phù hợp với kiểu máy đã cấu hình hay không;
2. Không được sử dụng các chất phụ gia có chứa molypden hoặc silicon trong các bộ phận của cụm khóa;
3. Mức hiệu suất được chỉ định của sản phẩm này là 1.2 Các bu lông cấp 9 phải được thay thế bằng các bu lông khác;
4. Sản phẩm này không có chức năng định vị trung tâm.Nếu bạn cần chức năng này, vui lòng tự thiết kế nó trên trục bánh xe;
5. Không gõ mạnh trong quá trình lắp đặt cụm khóa;
6. Dung sai lựa chọn của trục và trục là H8 / H8;
Thông số sản phẩm
|
基 本 尺 寸 kích thước cơ bản |
内 六 角 螺 钉bu-lông đầu lục giác trong |
额定负荷 Tải trọng định mức |
Pf (N/mm2) |
g
(Kilôgam) |
||||||||
| đ | Đ. | l1 | l2 | l3 | l4 |
规 格 kích cỡ |
数 量 số lượng |
mMỘT n·m |
Ft(kN) |
mt(kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0,9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1,25 | 135 | 0,6 |
| 40 | 65 | số 8 | 75 | 1,5 | 124 | 0,7 | ||||||
| 45 | 75 | 6 | 112 | 2,5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | số 8 | 41 | 138 | 3,8 | 138 | 1.3 |
| 60 | 90 | số 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1,5 | ||||||
| 70 | 110 | số 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | số 8 | 219 | 8.2 | 134 | 2,8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
số 8 9 |
83 |
219 240 |
8,7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13,0 | 132 | 3.3 | ||||||
| 100 | 145 | số 8 | 301 | 15,0 | 121 | 4,5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18,6 | 123 | 4,9 | ||
| 120 | 165 | 10 | 376 | 22,5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31,5 39,4 |
112 122 |
7,8 8.2 |
||
| 160 | 210 | 15 | 563 | 45,0 | 123 | 8,7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52,5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64,9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92,7 | 121 | 17,4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13h50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25,8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258,5 | 117 | 40,6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58,6 |
| 340 | 425 | 380.0 | 113 | 61,8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85,0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93,4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97,5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128,9 134.1 139.3 144,5 157,6 163.1 168.6 174.0 179,5 |
