Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO-9001
Số mô hình: Dòng CKZF-B
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiable
chi tiết đóng gói: Thùng carton bằng đường biển vận chuyển bằng máy bay
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |

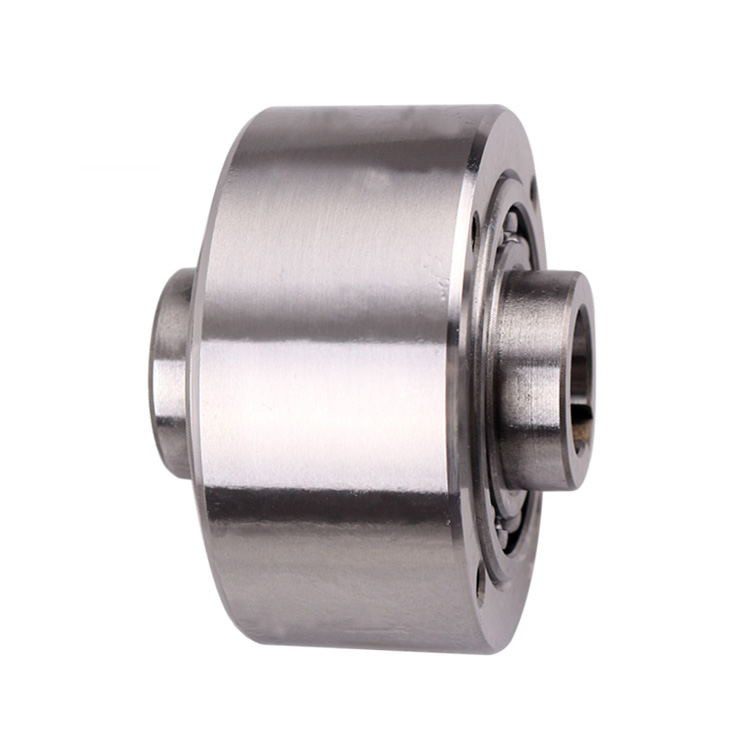

CKZF-B Sprag Type Freewheel Backstop Clutch |
Vật liệu: |
Thép chịu lực GCR 15 |
Kiểu: |
vòng bi một chiều |
Độ dày (mm): |
100-310 |
Mô-men xoắn (Nm）: |
250-8500 |
Cân nặng (KG): |
2.3-70 |
Kích thước lỗ khoan (mm): |
30-130 |
Tên: |
CKZF-B Sprag Type Freewheel Backstop Clutch |
Vật liệu: |
Thép chịu lực GCR 15 |
Kiểu: |
vòng bi một chiều |
Độ dày (mm): |
100-310 |
Mô-men xoắn (Nm）: |
250-8500 |
Cân nặng (KG): |
2.3-70 |
Kích thước lỗ khoan (mm): |
30-130 |
giới thiệu sản xuất
CKZF-B là ly hợp một chiều kiểu nêm không tiếp xúc ổ trục.Được hỗ trợ bởi 2 vòng bi 160 series.Vòng ngoài quay ngoài, chỉ có vòng ngoài được thiết kế có chức năng một chiều.Dầu mỡ được bao gồm tại nhà máy.Các vòng bên trong và bên ngoài có các rãnh then, và các mặt cuối có các lỗ vít, có thể được lắp đặt ở các vị trí thẳng đứng hoặc nằm ngang.Ví dụ ứng dụng để ngăn quay ngược hoặc chạy quá tốc độ trong điều kiện tốc độ cao.
KiểuCKZF-Blàmột loại sprag ly tâmbánh xe tự dovới vòng quay bên trong, sử dụng hai vòng bi 60 series,
chỉ cuộc đua bên ngoài được thiết kế để tự do, các đơn vị được giaodầu bôi trơn.
Cuộc đua bên trong và cuộc đua bên ngoài có một rãnh then, và đối phó có vít, rách để cài đặt theo chiều ngang hoặc dọc.
Thích hợp cho các ứng dụng ly hợp chạy lùi hoặc chạy quá tốc độ.
Ly hợp một chiều bao gồm vòng ngoài, vòng trong và khối chêm đặt giữa vòng trong và vòng ngoài.Nó có thể là phanh khối nêm hoặc phanh con lăn.Ly hợp một chiều có thể được chia thành hai loại:
Ly hợp một chiều có ổ trục riêng
Ly hợp một chiều không bạc đạn
Đối với ly hợp một chiều, điều rất quan trọng là tâm của vòng trong và vòng ngoài phải thẳng hàng.Nếu chọn ly hợp một chiều không ổ trục, khách hàng phải đảm bảo tâm của vòng trong và vòng ngoài thẳng hàng trong quá trình lắp đặt.
| Kiểu |
Mô-men xoắn danh nghĩa {n·m} |
Chạy quá tốc độ giới hạn r/min | Kích thước trongmm | Wtám | |||||||||||
| Ntối thiểu | Ntối đa | đ/H7 | Đ./H7 | F | D1 | b | c | l | nM | h | bw*tw | bN*tN | Kilôgam | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60,5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7,5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9,0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14,5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19,0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29,5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42,5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
