Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Tianniu
Chứng nhận: ISO 9001
Số mô hình: Dòng GRC
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Thùng vận chuyển đường biển vận chuyển máy bay 0,08-0,17kg
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Khả năng cung cấp: 10000 mỗi tháng
Tên: |
Khớp nối trục dưới |
Kết cấu: |
Khớp nối trục dưới |
Vật liệu: |
nhôm thép |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
vật liệu đàn hồi: |
PA66 |
xử lý bề mặt: |
Xử lý oxy hóa anốt |
Tên: |
Khớp nối trục dưới |
Kết cấu: |
Khớp nối trục dưới |
Vật liệu: |
nhôm thép |
Kích thước lỗ khoan: |
16-55mm |
Sự bảo đảm: |
12 tháng |
vật liệu đàn hồi: |
PA66 |
xử lý bề mặt: |
Xử lý oxy hóa anốt |

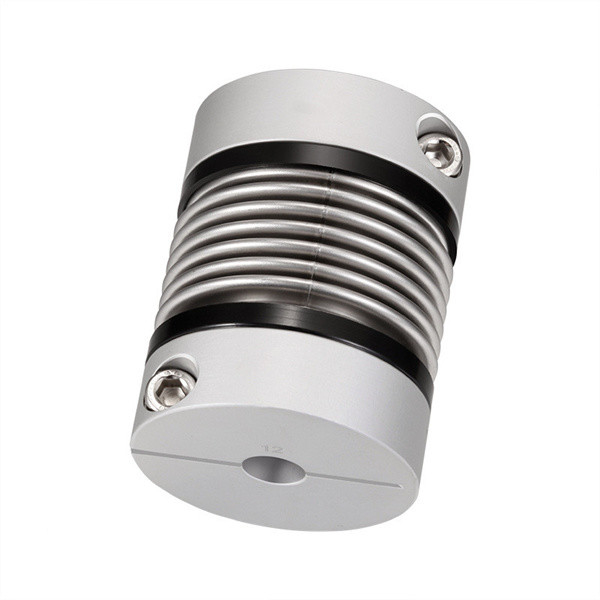

Khớp nối trục ống bễ bậc thép Bộ mã hóa khớp nối trục sê-ri GRC
Giơi thiệu sản phẩm
Khớp nối ống thổi sử dụng ống thành mỏng lượn sóng (ống thổi) để hàn trực tiếp hoặc liên kết với hai nửa khớp nối để truyền chuyển động.Khớp nối có ưu điểm là cấu trúc đơn giản, kích thước tổng thể nhỏ, xử lý và lắp đặt thuận tiện và độ chính xác truyền dẫn cao.Nó chủ yếu được sử dụng trong các cơ chế điều khiển và máy móc chính xác công suất nhỏ đòi hỏi cấu trúc nhỏ gọn và độ chính xác truyền dẫn cao.
Tính năng sản phẩm
> Vật liệu là hợp kim nhôm, và ống thổi ở giữa được làm bằng thép không gỉ có khả năng chống ăn mòn tuyệt vời
> Hàn laser được sử dụng giữa ống thổi và ống lót trục, với độ hở quay bằng không, thích hợp cho quay thuận và quay ngược
> Cấu trúc ống thổi có thể bù lệch hướng tâm, góc và hướng trục một cách hiệu quả
> Được thiết kế cho động cơ bước động cơ servo
> Phương pháp siết vít kẹp
Nhà máy Changzhou Tianniu là nhà sản xuất chuyên nghiệp các khớp nối mận, khớp nối cứng, khớp nối vạn năng, khớp nối trượt chéo, khớp nối quanh co, khớp nối ống thổi, khớp nối màng kép và các sản phẩm khác.Công ty chế biến có một hệ thống quản lý chất lượng đầy đủ và khoa học.
Thông số sản phẩm
bản vẽ sản phẩm
Kích thước sản phẩm
| Người mẫu | Lỗ khoan D1 D2 | øD | l | L1 | L2 | L3 | N | C | F | m | mô-men xoắn cờ lê (N·M) |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| GRC-40x55 | 8,9,9.525,10,11,,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6,5 | 2-M4x20 | 3,5 |
| GRC-55x72 | 10,11,12,12,7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
